RJ45-aansluiting 1X1 10P8C met afgeschermde communicatie-interface DGKYD5621118GWA2D1Y3
Contact Persoon : Nicole Zhuo
Telefoonnummer : +86 18925835585
WhatsApp : +8613538542087
| Min. bestelaantal : | onderhandeling | Prijs : | Please contact us to get the latest price. |
|---|---|---|---|
| Verpakking Details : | 4800Tray in Karton | Levertijd : | 10 dagen |
| Betalingscondities : | T/T, D/P, D/A, L/C, Western Union, MoneyGram | Levering vermogen : | 100.000 stuks/dag |
| Plaats van herkomst: | DongGuan van China | Merknaam: | DGKYD |
|---|---|---|---|
| Certificering: | RoHS/CE/UL/FCC/CE/ISO9001/ISO14001 | Modelnummer: | DGKYD52241188GWA3D1Y1027 |
|
Gedetailleerde informatie |
|||
| Producttype: | RJ45 | Voltageclassificatie: | Jack |
|---|---|---|---|
| PCB zetten Stijl op: | ONDERDOMPELING | Vorm: | Rechthoek |
| Aantal Posities/Contacten: | 8P8c (RJ45, Ethernet) | Filter: | Zonder Filter |
| Klink: | TAB-omhoog | Gouden plateren op contactspelden: | G/Fu |
| Werkende Temperatuur: | - 40 ℃ ~ 85 ℃ | Opslagtemperatuur: | - 40 ℃ ~ 85 ℃ |
| Hoog licht: | RJ45-Contactdoos 180 Graad,8P8C contactdoos 180 Graad,DGKYD52241188GWA3D1Y1027 |
||
Productomschrijving

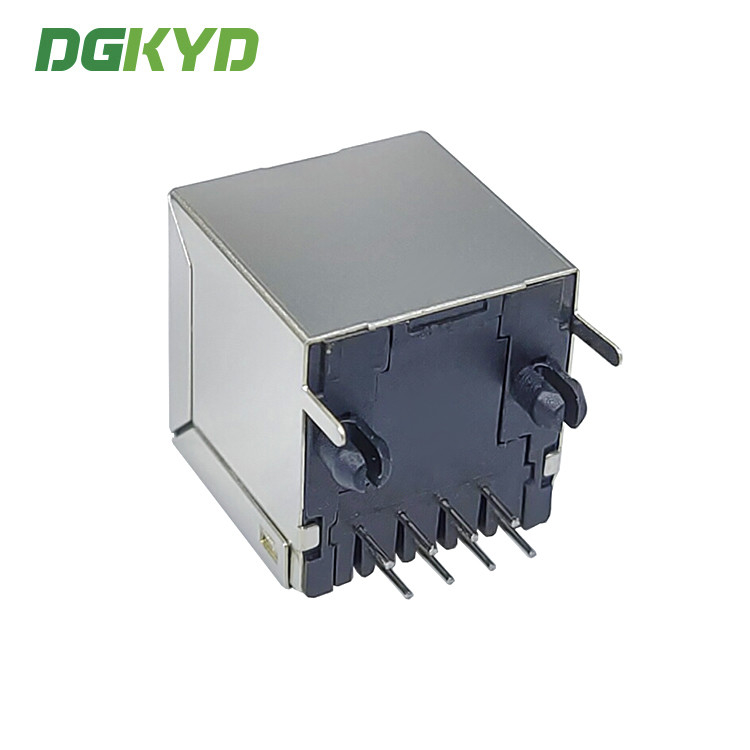

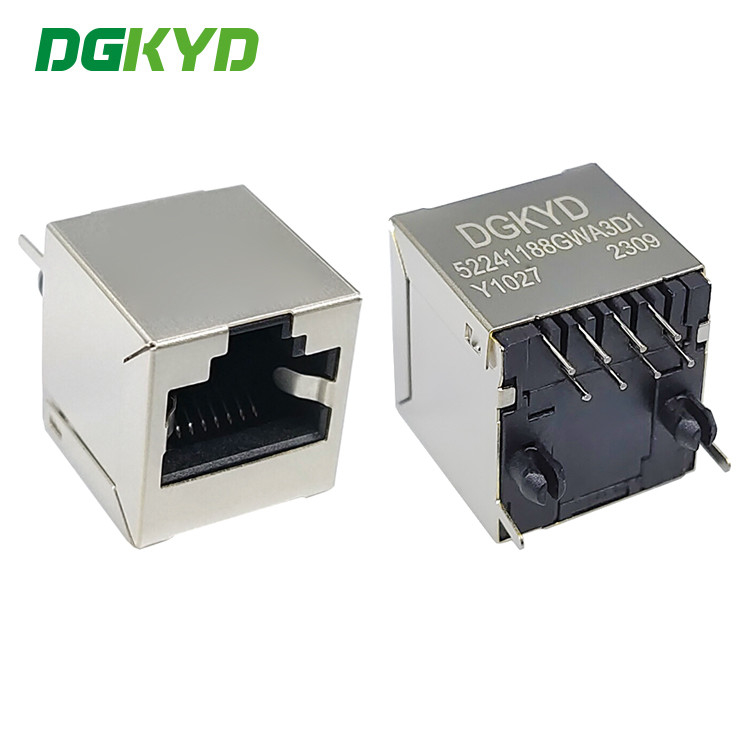

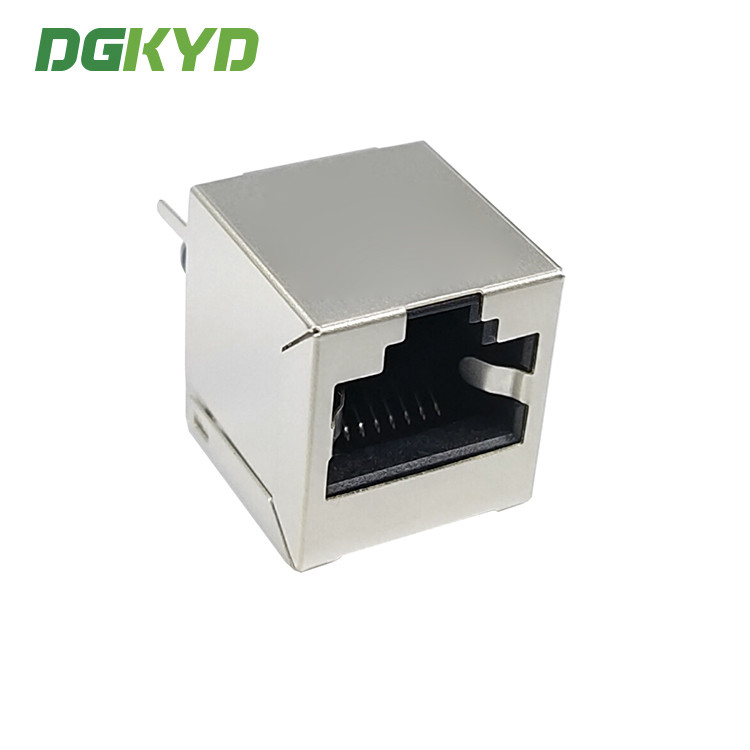

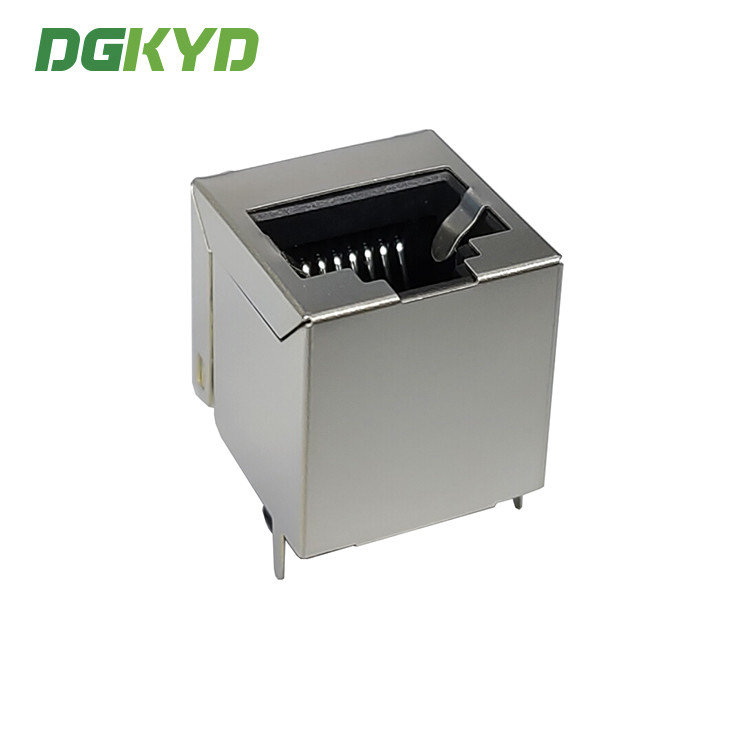

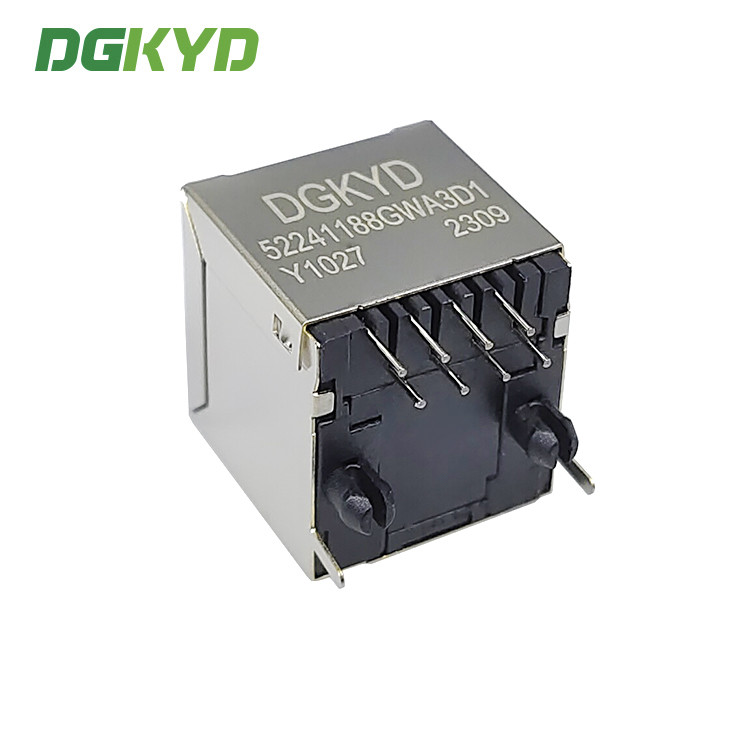

De contactdoos van DGKYD52241188GWA3D1Y1027 8P8C RJ45 interface van de 180 graad de directe contactdoos
Parameters
| Artikelnummer | DGKYD52241188GWA3D1Y1027 | Merk | DGKYD/OEM/ODM |
| Plaats van Oorsprong | Guangdong van China | Certificatie | RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Producttype | Schakelaar-modulair | Schakelaarstijl | Jack |
| Jack Type | RJ45 | Schakelaartype | Modulaire Hefboom |
| Klinkstijl | Norm | Klink | Lusje-op |
| Filter | Zonder Filter | LEIDENE Optie | Zonder leiden |
| LEIDENE Kleur | Nr | Comité Einden | Zonder Comité Einden |
| Beschermd | Ja | Is op van toepassing | Gedrukte Kringsraad |
| Prestatiessnelheid | 10/100/1000 basis-T/TX | Geschikt voor lassentype | Reflowsolding (Alternatief). |
| Havenconfiguratie | Enige Havens | Aantal Posities | 8 |
| Jack Configuration | 1X1 | Terminals per Haven | 8 |
| Schildmateriaal | Koperlegering preplated met Nikkel | De Opzettende Richtlijn van PCB | Zijingang (Rechte hoek) |
| Contact het Koppelen Gebied die Materiële plateren | Gouden 6u/15u/30u/50u | Contactgrondstof | Fosfoorbrons |
| Het Contactplateren Materiële van de soldeerselstaart | Tin-lood over Nikkel | De Opzettende Stijl van PCB | Door Gat |
| Beëindigingsmethode aan PC-Raad | Door gat-pers-Pasvorm | Raadsslot | Met/zonder Raadsslot |
| Het huisvesten Materiële | PA46 polyester | Huisvestingskleur | Zwart |
| Huisvestings Materiële Temperatuur | Norm | UL brandbaarheidsclassificatie | UL 94V-0 |
Tekeningen
Onze sterke punten:
Interfacetype: kristal hoofdtoepassing: 10/100/1000base-t Ethernet
Type: RJ45 bouwde magnetics in
Het werk frequentie: hoge frequentiekenmerk: anti-interference filtreren,
Het werk temperatuur: - 40 ℃ - 85 ℃
Opslagtemperatuur: - 40 ℃ - 85 ℃
Het loodvrije solderen: golf het solderen hoogte tot 265 ℃
De volledige reeks van RJ45 toebehoren van geïntegreerde schakelingen, RJ45-de fabrikanten directe levering van de netwerkschakelaar
1. Bedrijfswijze: Fabrikant
2. levertijd: op tijd levering, rond twee weken.
3. Bril voor keuzen: LEIDEN indicatorlicht (groene, gele, rode, oranje, blauwe, tweekleurige leiden) >
Schild met EMI vingers of niet
rolverhouding van magnetische kern
facultatieve de diversificatie van de magneticskring
contact gouden plateren (FU, 3U, 6U, 15u, 30U, 50U)
plastic huisvestingsmateriaal (PBT, PA46, PA9T, LCP)
4. De elektrische eigenschappen van de producten voldoen aan de de industrienormen, voldoen de verschijning en de mechanische eigenschappen aan de verschijningsdimensies, aan de mechanische verwerkende industrienormen, en aan de milieubescherming normen. Uw tevredenheid is het doel van onze dienst!
Prestatiesparameters:
1. Van toepassing geweest op Ethernet, rolverhouding: 1CT: 1CT
2. Ontmoet IEEE 802,3 & ANSI X norm 3,263
3. Open kringsinductantie (OCL): 350uH (min) @ 100kHz, 0.1VRMS met Bias van 8Ma gelijkstroom
4. Golf het solderen procédé van Maximum vergadering 265 ℃ de vereisten van de norm van de EU ROHS
5. Weersta voltage: Maximum 2250VDC 1mA, jaren '60
6.Impedance: 100 ohms
7. RJ45-de interface voldoet FCC 68,5 aan norm
8. Gelijkstroom-weerstand: 1.5 Ω
