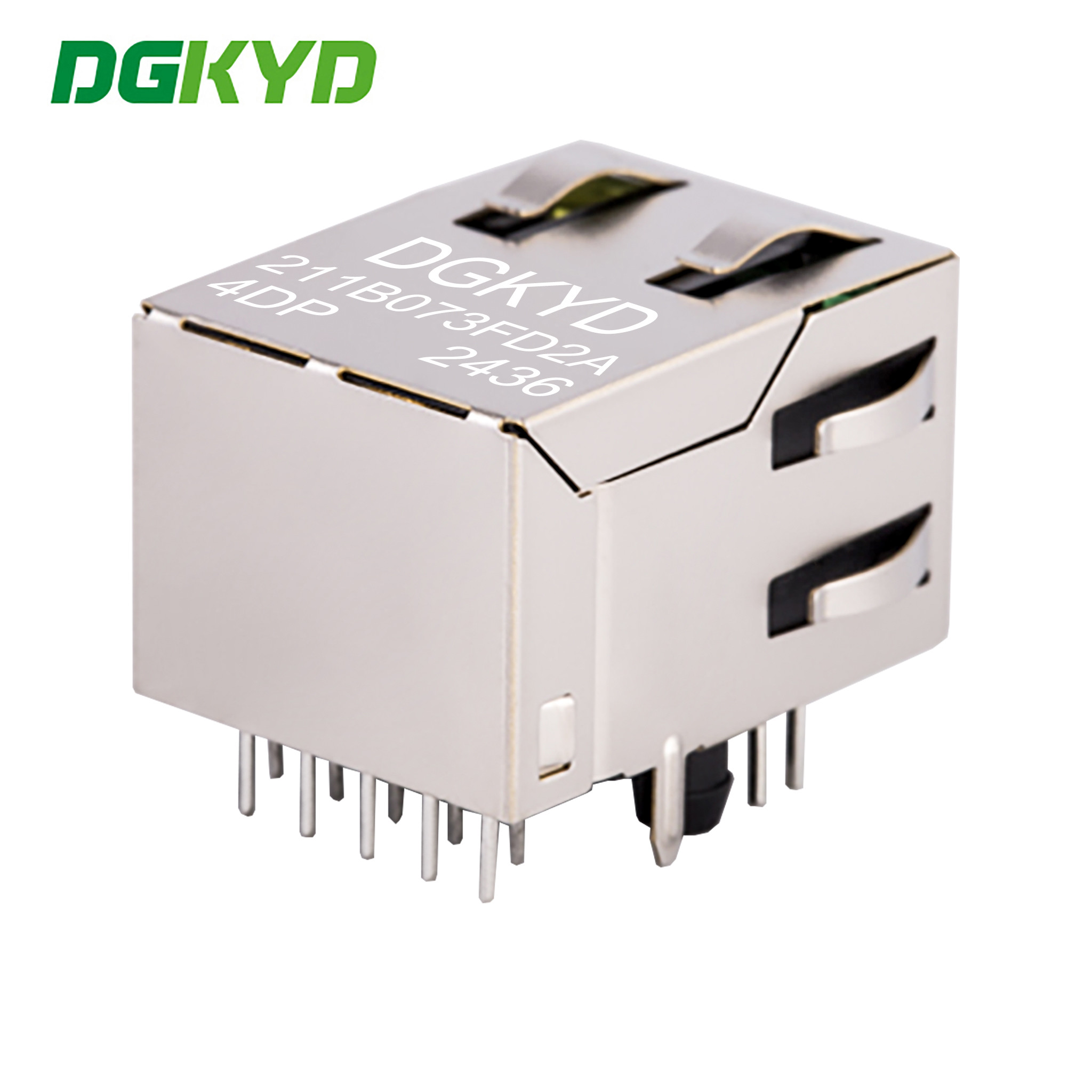

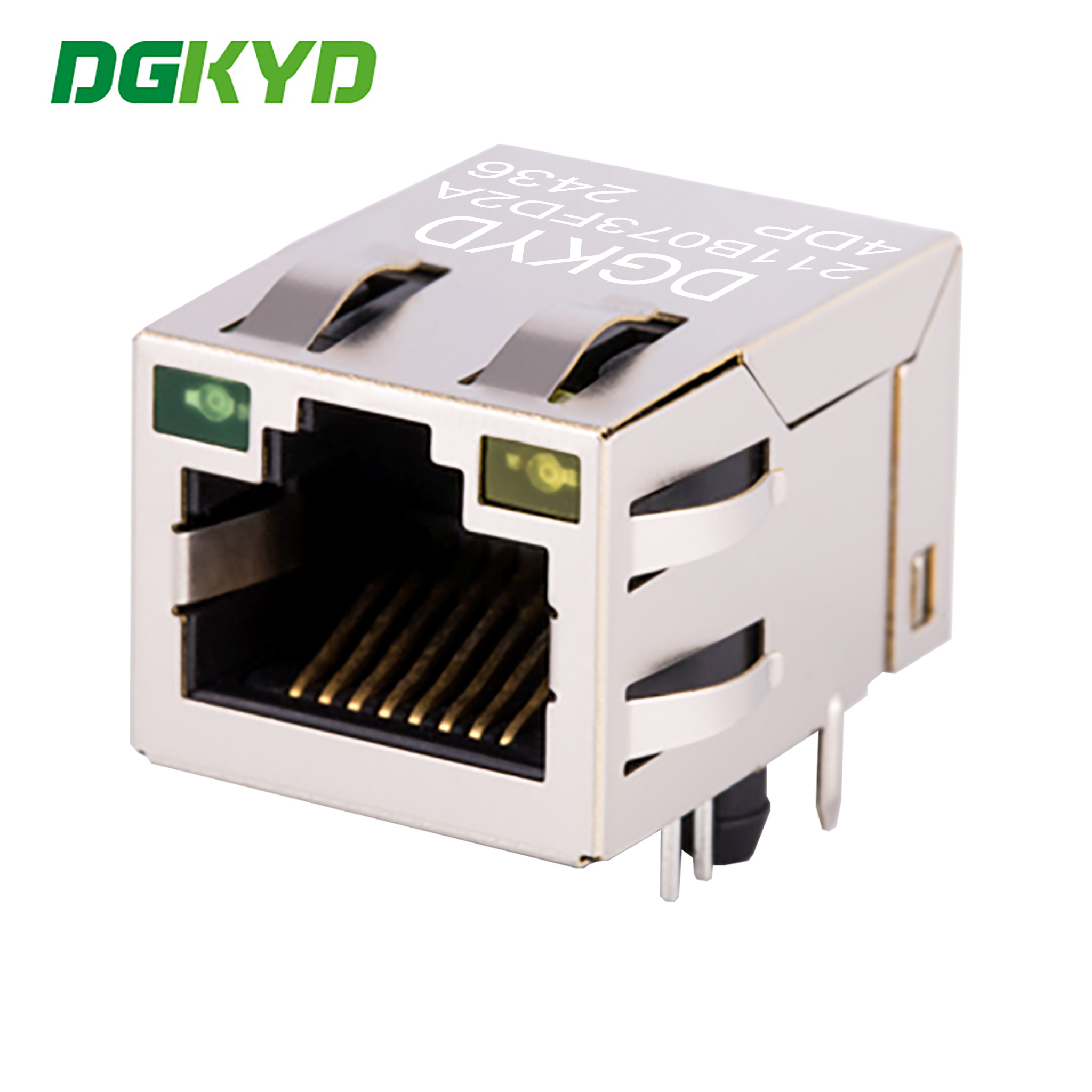

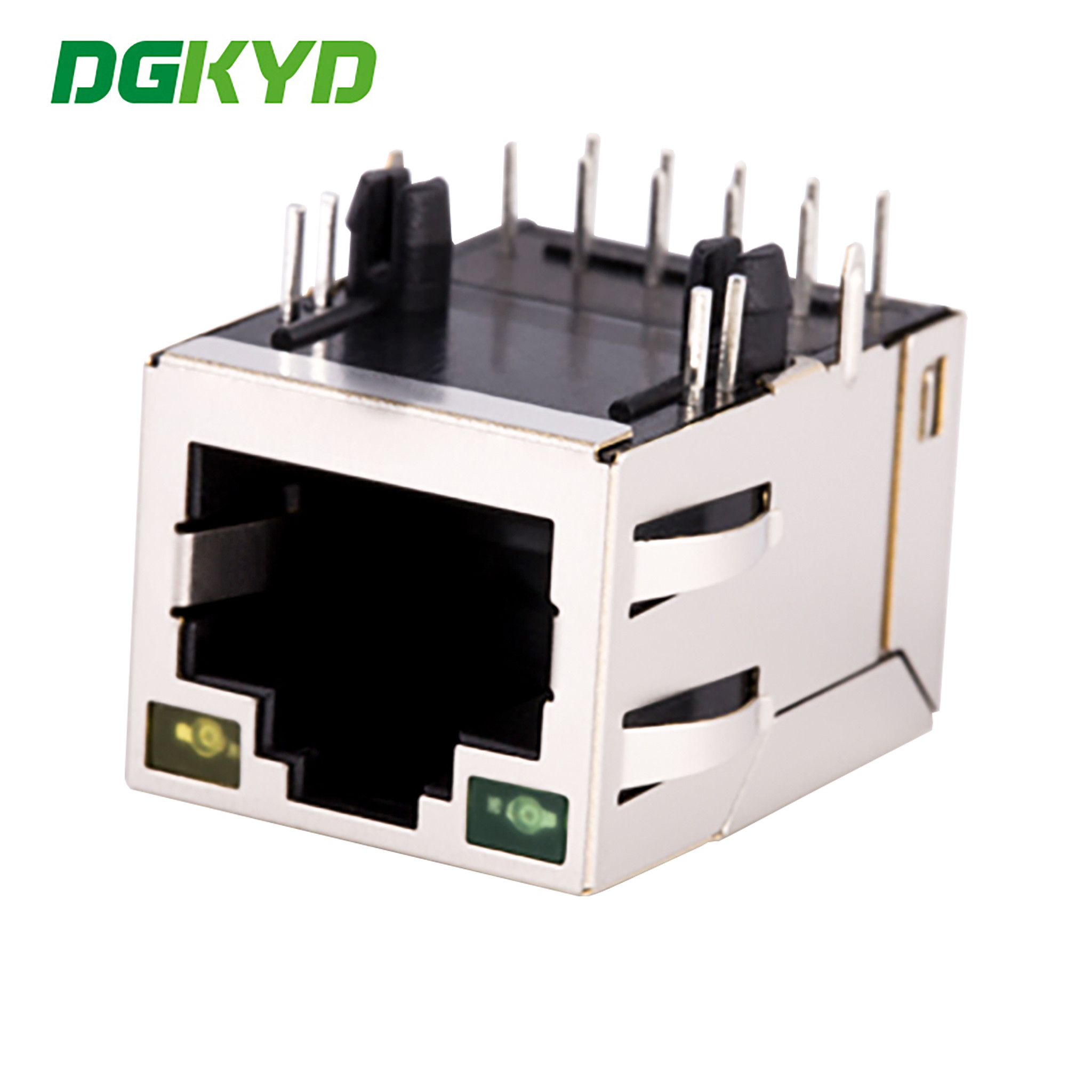

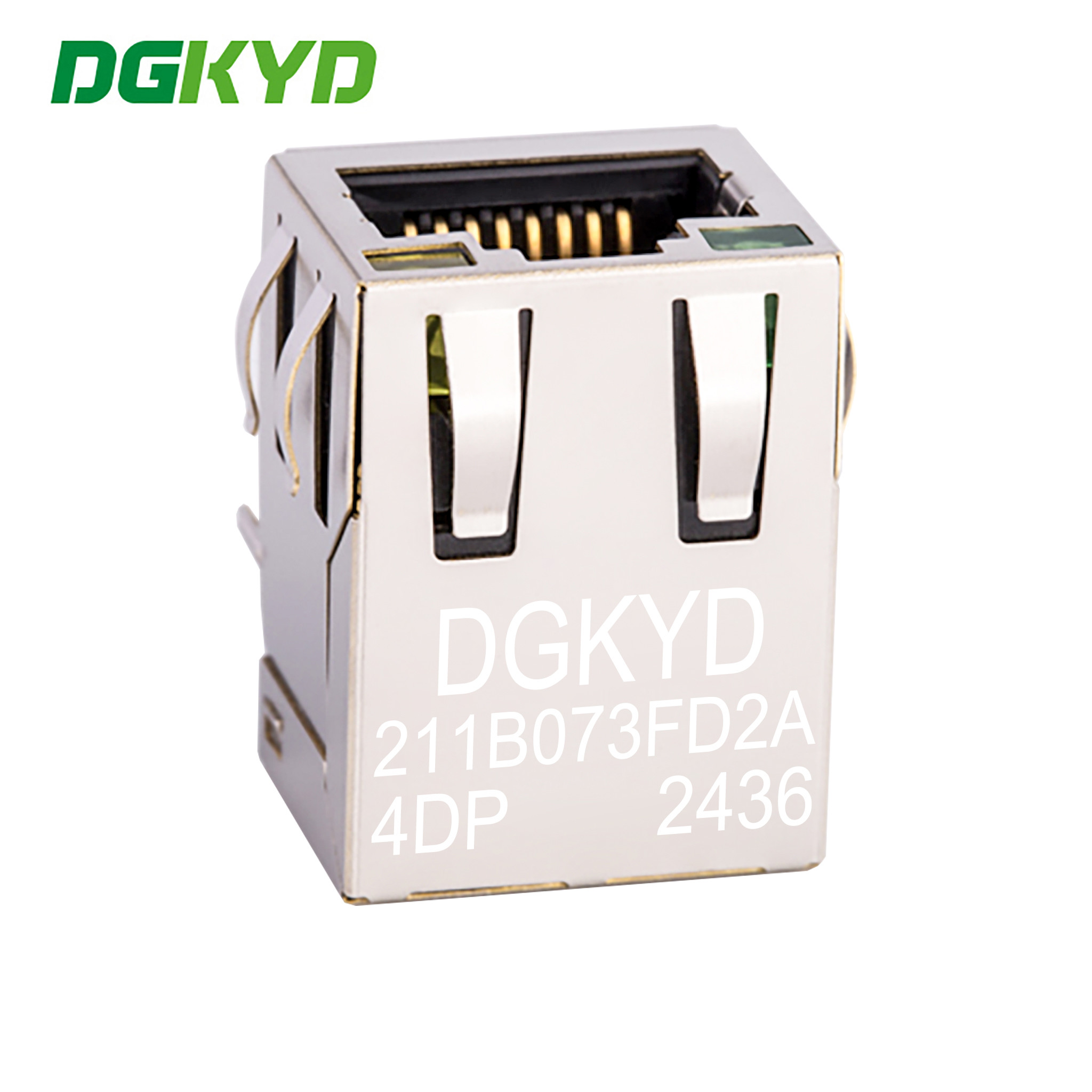

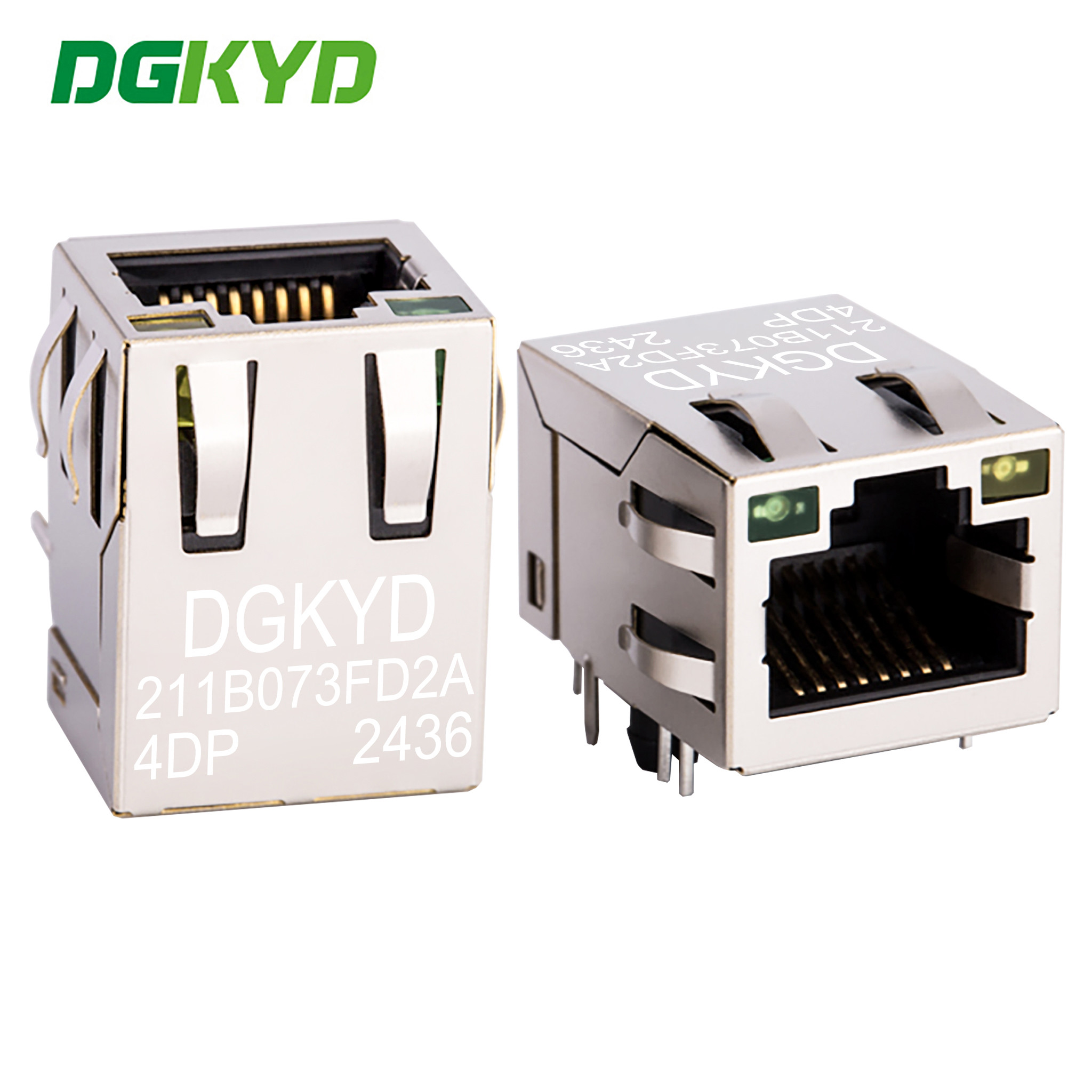

DGKYD211B073FD2A4DP RJ45 Connector POE Interface TAB-UP Ethernet Filter

Minimum Order Quantity :	1 piece	Prijs :	Please contact us to get the latest price.
Packaging Details :	Tray in Carton	Delivery Time :	10 days
Payment Terms :	T/T, D/P, D/A, L/C, Western Union, MoneyGram	Supply Ability :	100K pcs/day

Place of Origin:	DongGuan of China	Merknaam:	DGKYD
Certificering:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Model Number:	DGKYD211B073FD2A4DP

Gedetailleerde informatie
Productnaam:	RJ45 met Transformator	Plastic kern:	De Zwarte van de glasvezelvuller PBT (UL94V-0), ROHS
Type:	De Vrouwelijke Hefboom van RJ45	No.Port:	De Enige haven van RJ45
Schild RJ45:	- Ja, dat klopt.	Huizen:	Phenolic, PBT-Zwarte (UL94V-0)
Operatietemperatuur:	-40°C~+85°C	Bergingstemperatuur:	-40°C~+85°C
LED's:	Groen/geel
Markeren:	DGKYD211B073FD2A4DP , DGKYD211B073FD2A4DP RJ45 aansluiting , TAB-UP Ethernet-filter RJ45-connector

Productomschrijving

RJ45 connector POE interface TAB-UP Ethernet filter DGKYD211B073FD2A4DP

Productspecificatiedocument
DGKYD211B073FD2A4DP.pdf
Parameters

Deelnummer	DGKYD211B073FD2A4DP	Brandnaam	DGKYD/OEM/ODM
Plaats van oorsprong	Guangdong van China	Certificering	RoHS/CE/FCC/CE/ISO9001/ISO14001
Productsoort	Verbindingsmodule	Stylus van de connector	- Jack.
Jacktype	RJ45	Type aansluiting	Modulaire jack
Sluitstyl	Standaard	Sluiting	TAB-UP
Filter	Met filter	LED-optie	met LED
LED-kleur	Ja L-groen/R-geel	Panelstoppen	Met paneelstoppen
Beschermd	- Ja, dat klopt.	Van toepassing op:	Printplaat
Prestatiesnelheid	100/1000 BASE-T/TX	Geschikt voor het lassen	Verwijderingsoplossing (alternatief).
Portconfiguratie	Eenvoudige havens	Aantal posities	10
Jack Configuratie	1X1	Terminals per haven	8
Schildmateriaal	met een breedte van niet meer dan 50 mm	PCB-montageoriëntatie	Zijdelingse toegang (rechte hoek)
Materiaal voor het bekleden van het contactparingsgebied	Goud 6u/15u/30u/50u	Contactbasismateriaal	Fosforbrons
Materiaal voor contactplatering van soldeerstaart	Blijst over nikkel	PCB montage-stijl	Door het gat
Beëindigingsmethode op PC-bord	Door middel van gat-pers-fit	Boordslot	Met/zonder bordslot
Huismateriaal	PBT polyester	Kleur van het huis	Zwart
Temperatuur van het behuizingsmateriaal	Standaard	UL ontvlambaarheidsklasse	UL 94V-0

Materialspecificaties:

Kunststofkern:Glasvezelvuller PBT Zwart ((UL94V-0)
Contact: gouden pin 0,35 mm dik Phos brons geplatte nikkel dan met 6u ̊goud
PCB-terminal: Fosforbrons, staal over nikkel
Behuizing: fenol, PBT zwart (UL94V-0)
Metalen omhulsel:Koperlegering, tin en nikkel
Toepassingen:
Geïntegreerde RJ45-connector voor:
• 10/10/1000M netkaart,PCMCIA netkaart,USB Hub,network switch,router,vezeloptische transceivers,optische
Transceiver, IP-telefoon,internet set-top box,internet camera,net bridge,computer,telecommunicatie,modem,
HomePNA, DSL/ADSL enzovoort.

Elektrische specificaties bij 25°C
.Invoegverlies:1-100MHZ -1,0 dBmax
.Return Verlies: 1-30MHZ -16.0 dBmin
30-60MHZ -14,0 dBmin
60-80MHZ -10.0 dBmin
.Cross Talk: 1-30MHZ -40.0 dBmin
30-60MHZ -35,0 dBmin
60-80MHZ -30.0 dBmin
.CMR:1-100MHZ -35 dBmin
.Hi-pot:1500v AC 6S 1mA
.Turn ratio:1CT:1CT±3%
.OCL:350uH @100KHZ 100Mv 8mA DC
Interface type: crystal head applicatie: 10 / 100 / 1000BASE-T Ethernet

Type: RJ45 ingebouwd in magneten

Werkfrequentie: hoge frequentie kenmerk: filtering, anti-interferentie

Werktemperatuur:40 °C - 85 °C

Bergingstemperatuur: - 40 °C - 85 °C

Loodvrij solderen: golfsoldeerhoogte tot 265 °C

RJ45 volledige serie van integraal schakel accessoires, RJ45 netwerkconnector fabrikant directe levering

1Bedrijfsvorm: fabrikant

2- Levertijd: op tijd, rondTwee.Weekslang.

3. Specificaties voor keuzes: LED-indicatorlicht ((groen, geel, rood, oranje, blauw, tweekleurig LED) >

Schild met of zonder EMI-vingers

coilverhouding van de magnetische kern

Magnetische circuits diversificatie optioneel

contactgoud (FU, 3U, 6U, 15u, 30U, 50U)

plastic behuizingsmateriaal (PBT,PA46,PA9T, LCP)

4De elektrische eigenschappen van de producten voldoen aan de normen van de industrie, het uiterlijk en de mechanische eigenschappen voldoen aan de uiterlijke afmetingen, de normen van de industrie voor mechanische verwerking,en de normen voor milieubeschermingUw tevredenheid is het doel van onze dienst!

Prestatieparameters:

1. toegepast op Ethernet, spoelverhouding: 1CT: 1CT

2Dit is IEEE 802.3 & ANSIX 3.263 standaard

3Opencircuit-inductiviteit (OCL): 350 uH(Min.) @ 100 kHz, 0.1VRMSmet 8Ma D.C.B.De

4. Golfsolderingsproces van maximaal 265 °C dat voldoet aan de eisen van de EU-ROHS-norm

5Voltage: 2250.VDC1mA maximaal 60

6.Impedantie: 100 ohm

7. RJ45-interface voldoet aan FCC 68.5 standaard

8Gelijkstroomweerstand: 1,5 Ω

Vragen:

1Q: Bent u een handelsonderneming of een productieonderneming?
A: Wij zijn fabrikanten. Welkom in onze fabriek.

2V: Hoe zit het met uw doorlooptijd?
A: Voor producten in voorraad, zal de goederen worden geleverd binnen 5-7 werkdagen na betaling.de levertijd moet worden bevestigd op basis van uw bestelhoeveelheid.

3K: Kun je monsters leveren?
A: Ja. Meestal kunnen we 2-3 monsters van standaardproducten gratis leveren voor testen.

4K: Kan ik mijn eigen logo erop zetten?
A: Ja. Als fabrikant met 11 jaar OEM-ervaring, zijn we volledig in staat om producten voor u aan te passen.
