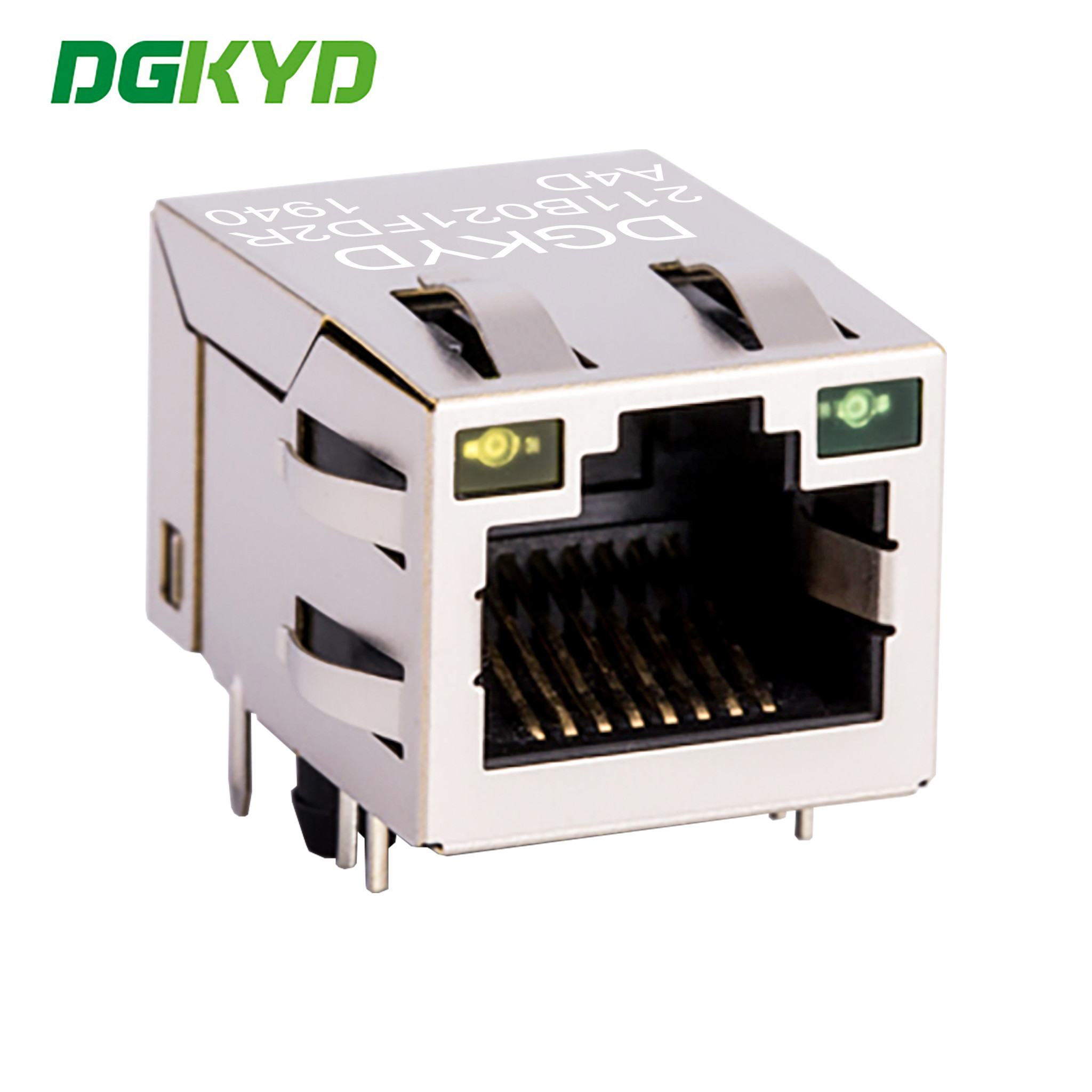

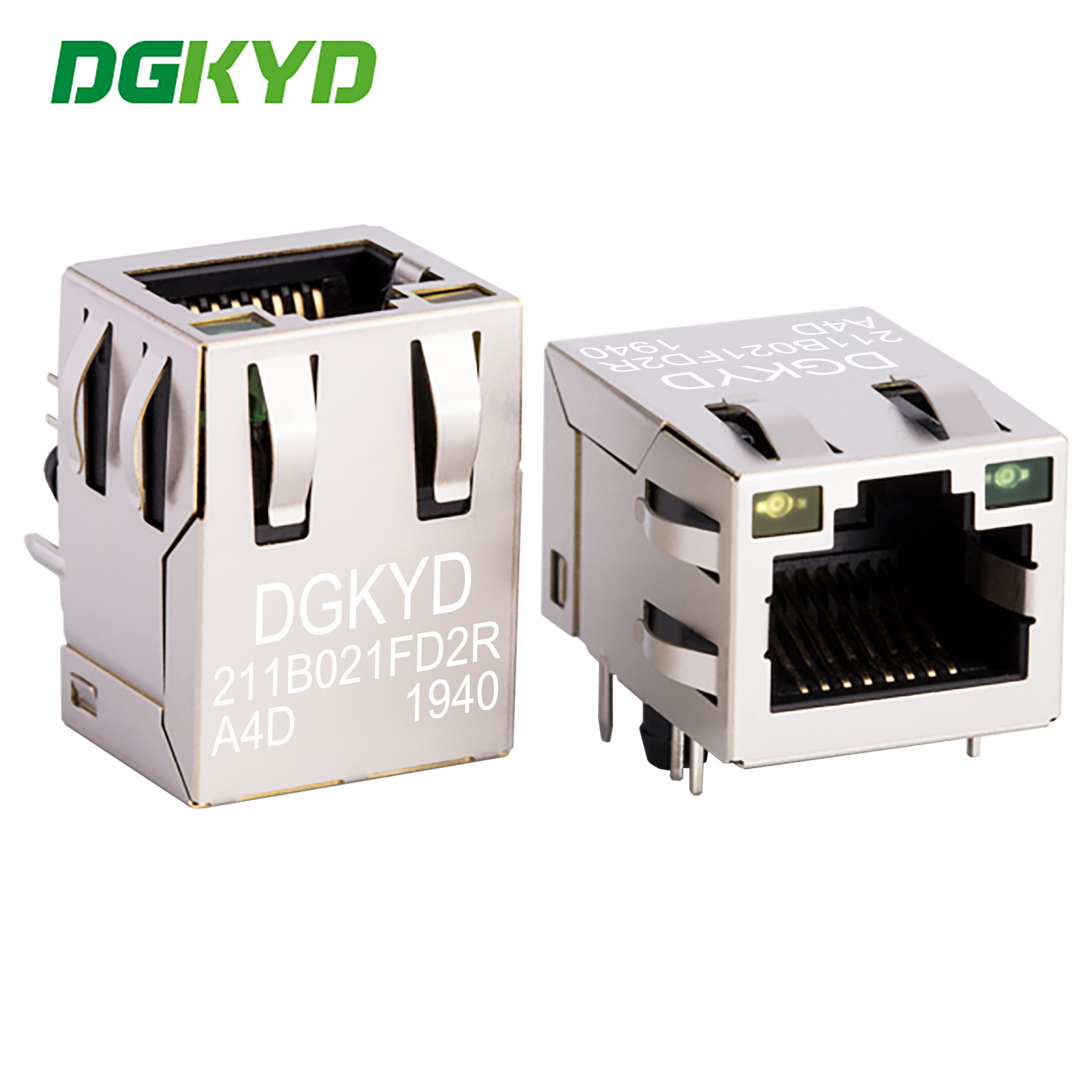

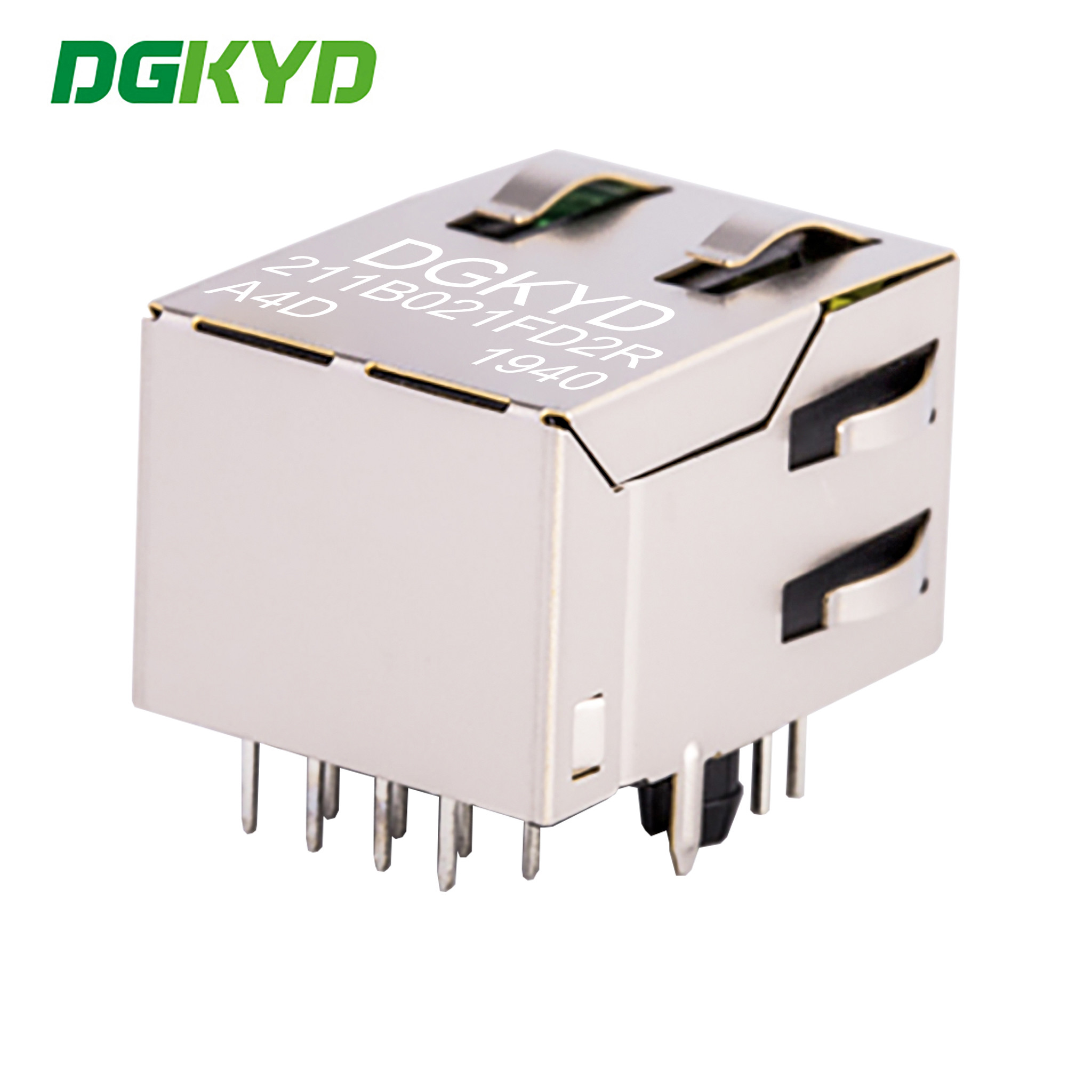

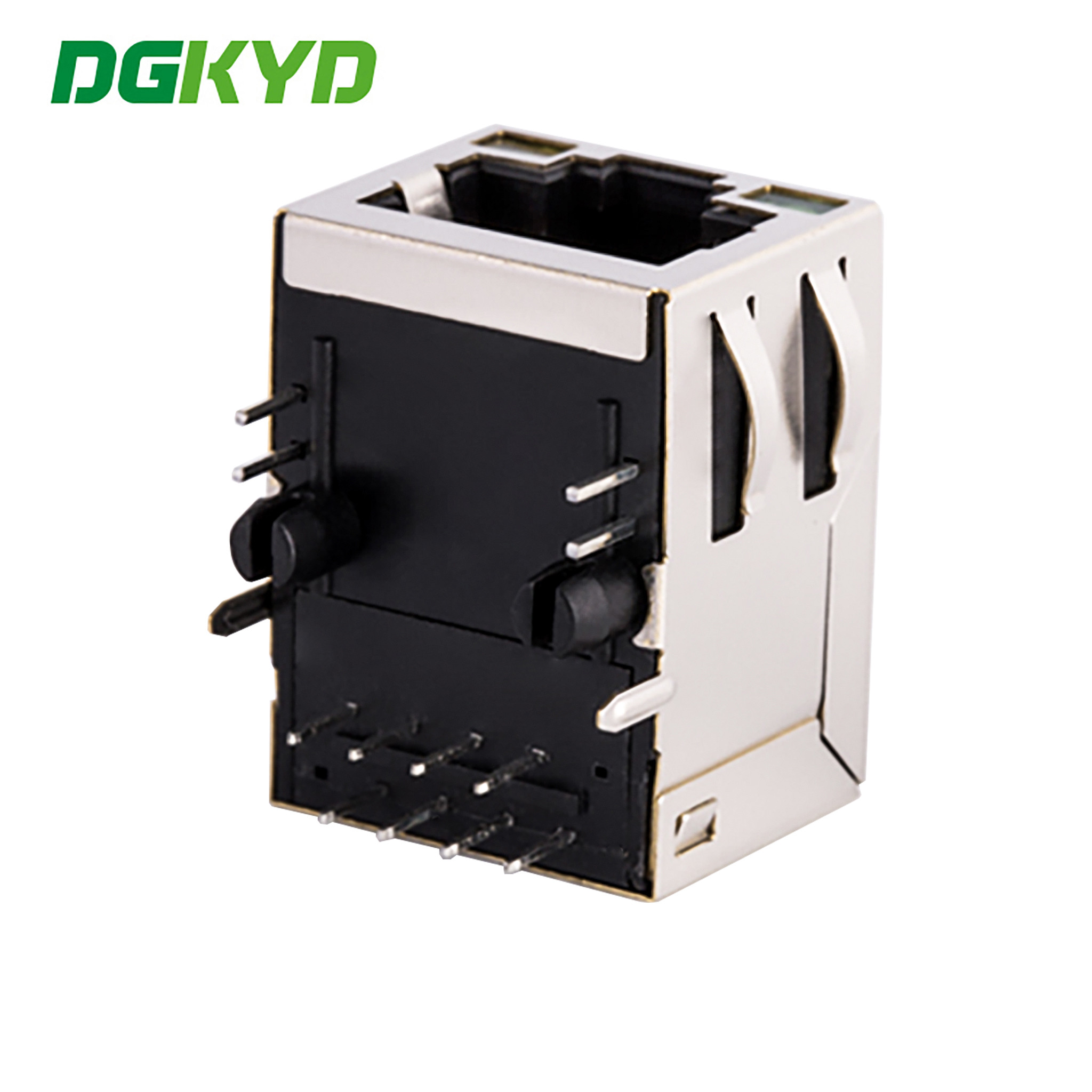

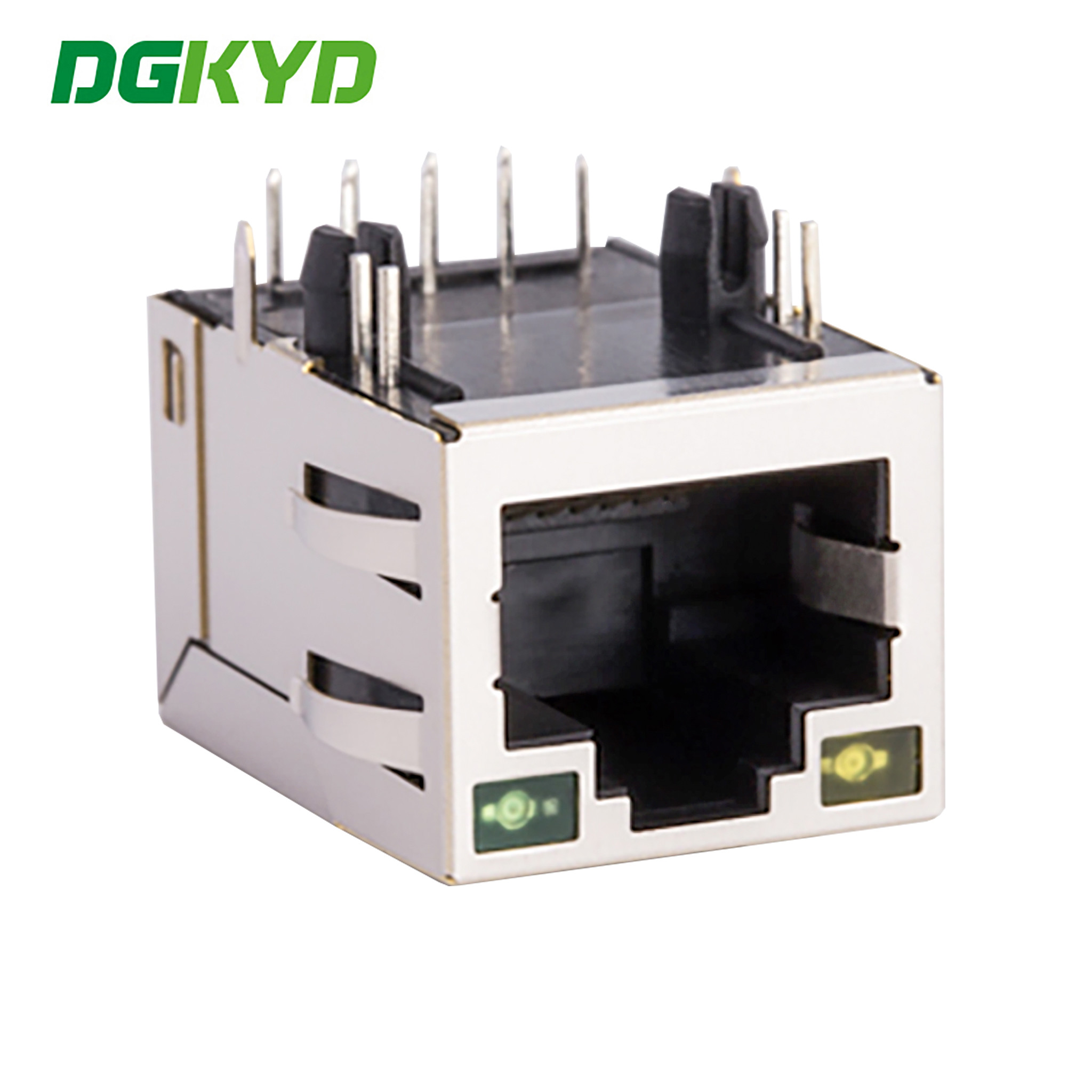

RJ45 Connector TAB-UP 100Mbps Filtering Interface Network Socket DGKYD211B021FD2RA4D

RJ45-connector TAB-UP 100Mbps filterinterface netwerksoket DGKYD211B021FD2RA4D

Contact nu

RJ45-connector TAB-UP 100Mbps filterinterface netwerksoket DGKYD211B021FD2RA4D

Min. bestelaantal :	1 stuk	Prijs :	Please contact us to get the latest price.
Verpakking Details :	Dienblad in Karton	Levertijd :	10 dagen
Betalingscondities :	T/T, D/P, D/A, L/C, Western Union,	Levering vermogen :	100.000 stuks/dag

Plaats van herkomst:	DongGuan van China	Merknaam:	DGKYD
Certificering:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Modelnummer:	DGKYD211B021FD2RA4D

Gedetailleerde informatie
Componenttype:	PCB -aansluiting	Magnetisch:	Ja
Prestatiecategorie:	5,5E	Productnaam:	Magnetische Hefboom, Modulaire Hefboom 8/8, RJ45
PCB Mount Style:	DIP	Schild:	fosfor koper nikkelplating
Plastic huisvestingsmateriaal:	Zwarte PBT	Aantal pinnen:	8
Bedrijfstemperatuur:	- 40 ℃ ~ 85 ℃	Gouden plating op contactpennen:	6U
Inkapsingsmethode:	Enkel in-line pakket
Markeren:	filterinterface RJ45-connector , TAB-UP RJ45-connector , 100 Mbps RJ45 connector

Productomschrijving

RJ45 connector TAB-UP 100Mbps filterende netwerkaansluiting DGKYD211B021FD2RA4D

Product Specificatie Document

DGKYD211B021FD2RA4D.pdf

Onderdeelnummer	DGKYD211B021FD2RA4D	Merk	DGKYD/OEM/ODM
Producttype	Connector-Modulair	Connectorstijl	Jack
Jacktype	RJ45	Connectortype	Modulaire Jack
Sluitingstijl	Standaard	Sluiting	TAB-UP
Filter	Met Filter	LED Optie	Met LED
LED Kleur	Groen/Geel	Paneelstops	Met Paneelstops
Afgeschermd	Met metalen afscherming	Van toepassing op	Printplaat
Poortconfiguratie	1X1 Poorten	Aantal Posities	8
Jackconfiguratie	1X1	Aansluitingen per Poort	8
Afschermingsmateriaal	Koperlegering voorbehandeld met Nikkel	PCB Montage Oriëntatie	Zij-ingang (Rechthoekig)
Contact Koppeling Gebied Plating	Goud 6u	Contact Basismateriaal	Fosforbrons
Soldeertail Contact Plating Materiaal	Tin-Lood over Nikkel	PCB Montage Stijl	Through Hole
Terminatiemethode naar PC Board	Through Hole-Press-Fit	Board Lock	Met/Zonder Board Lock
Behuizingsmateriaal	PBT Polyester	Behuizingskleur	Zwart
Behuizingsmateriaal Temperatuur	Standaard	UL Vlamvertragendheid	UL 94V-0

MATERIAAL:

BEHUIZING : PBT,UL94V-0,ZWART.

TERMINALS BEUGEL: PBT,UL94V-0,ZWART.

AFSCHERMING: C2680,T=0.20MM,NIKKEL PLATING OP ALLE GEBIEDEN.

TERMINAL: FOSFORBRONS C5210,T=0.35MM,

6U" GOUDEN PLATING OP CONTACTGEBIED.

MECHANISCH:

DUURZAAMHEID : 750 CYCLES MIN.

KOppelkracht : 23N MAX.

WERKINGSTEMPERATUUR: -40°C~+85°C.

OPSLAGTEMPERATUUR: -40°C~+85°C.

ALLE KRITISCHE AFMETINGEN MET "*"

Elektrisch:

1.Draairatio:2~3:J1~J2=1CT:1CT(±2%).

4~7:J3~J6=1CT:1CT(±2%).

5~6:J4~J5=1CT:1CT(±2%).

8~9:J7~J8=1CT:1CT(±2%).

2.OCL:350uH Min.bij 100KHz 100mV 8mA DC.

3.Insertieverlies: -1.0 dB Max 1~100MHz.

4.Return loss: -18dB Min 1~30MHz;

-14dB Min 30~60MHz.

-12dB Min 60~80MHz.

-10dB Min 80~100MHz.

5.Overspraak: -40dB Min 1~30MHz;

-35dB Min 30~60MHz;

-30dB Min 60~100MHz;

6.CMR: -30dB Min 1~100MHz;

7.Hi-Pot: 2250V DC 6S 1mA PRI NAAR SEC

Power over Ethernet of PoE beschrijft een van de verschillende standaard of ad-hoc systemen die elektrische stroom doorvoeren samen met data op twisted pair Ethernet bekabeling. Dit maakt het mogelijk om met één kabel zowel een dataverbinding als elektrische stroom te leveren aan apparaten zoals draadloze toegangspunten, IP-camera's en VoIP-telefoons.

Er zijn verschillende veelvoorkomende technieken voor het verzenden van stroom via Ethernet-bekabeling. Twee daarvan zijn sinds 2003 gestandaardiseerd door IEEE 802.3 . Deze standaarden staan bekend als Alternatief A en Alternatief B. Voor 10BASE-T en 100BASE-TX worden slechts twee van de vier signaalparen in typische Cat 5-kabel gebruikt. Alternatief B scheidt de data- en de stroomgeleiders, waardoor de probleemoplossing eenvoudiger wordt. Het maakt ook volledig gebruik van alle vier de getwiste paren in een typische Cat 5-kabel. De positieve spanning loopt langs pinnen 4 en 5, en de negatieve langs pinnen 7 en 8.
