Productomschrijving

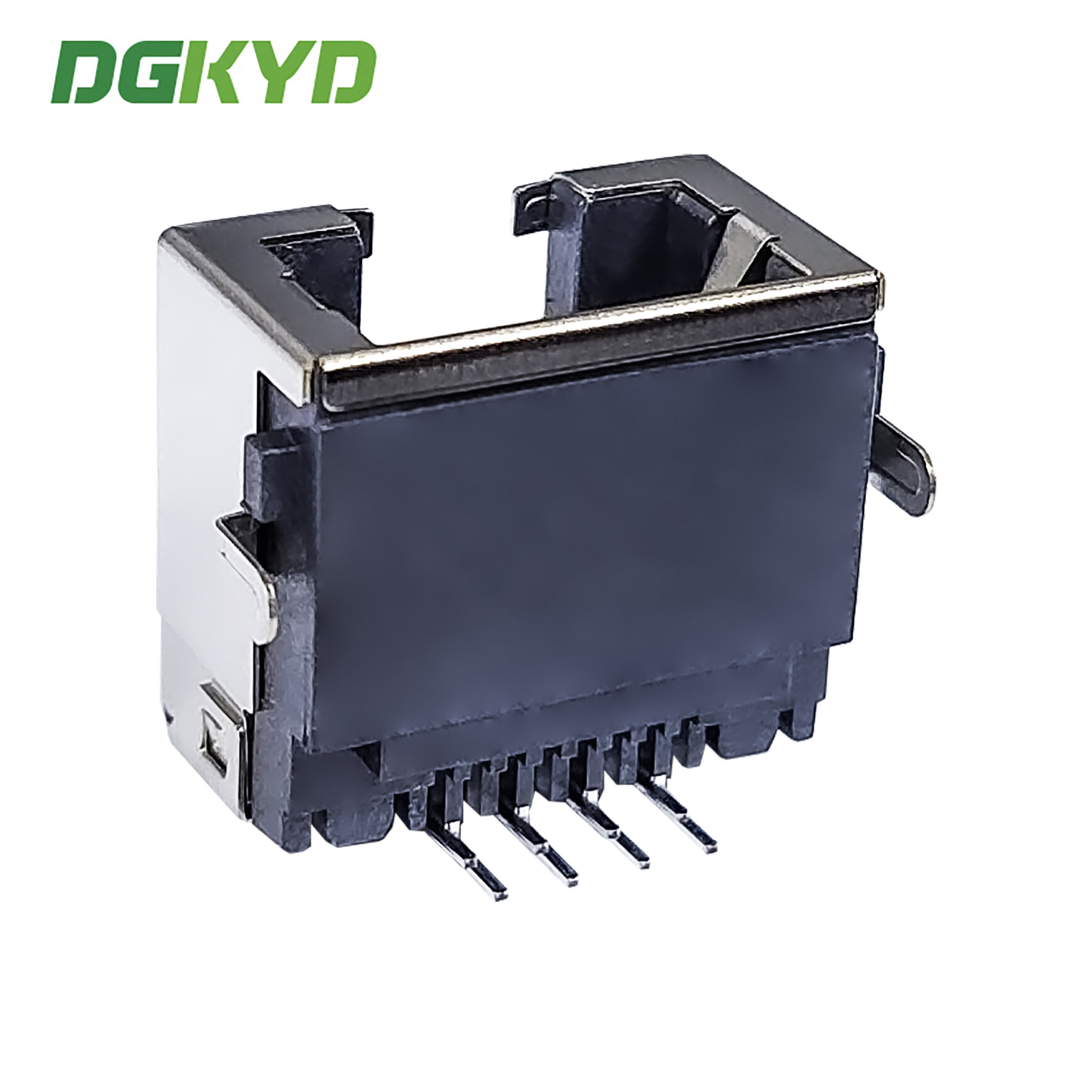

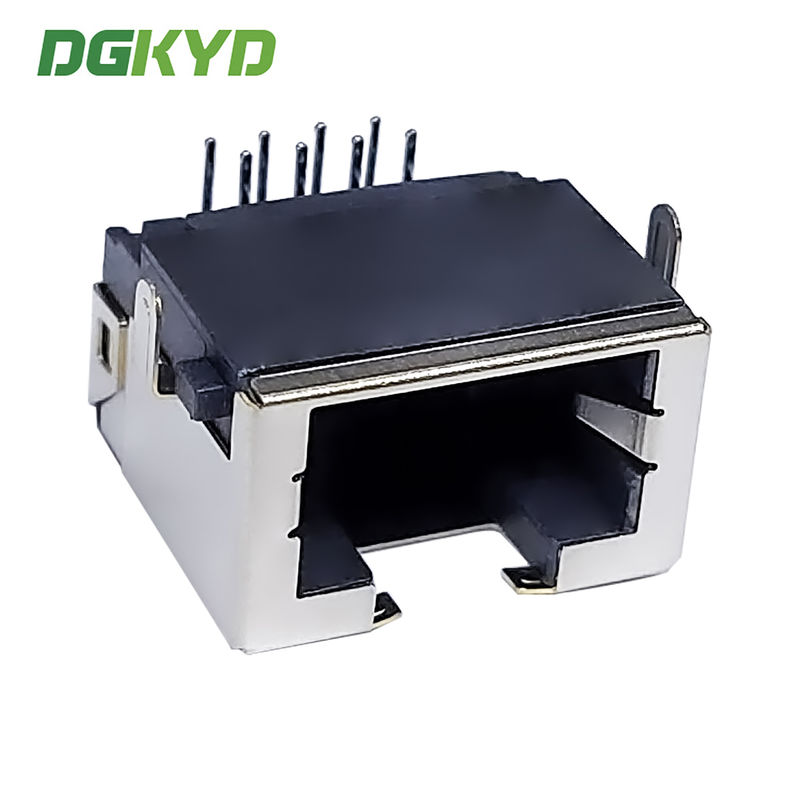

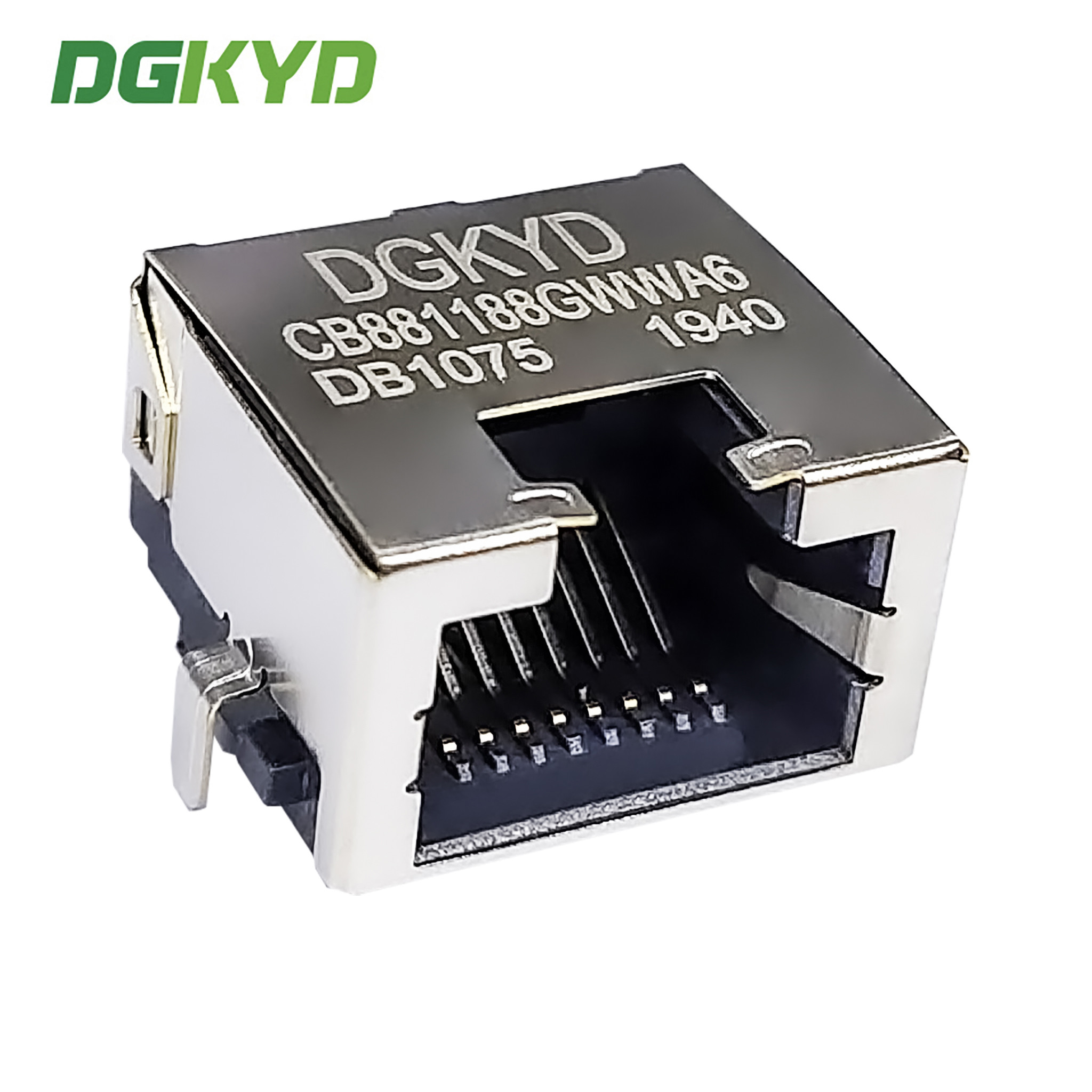

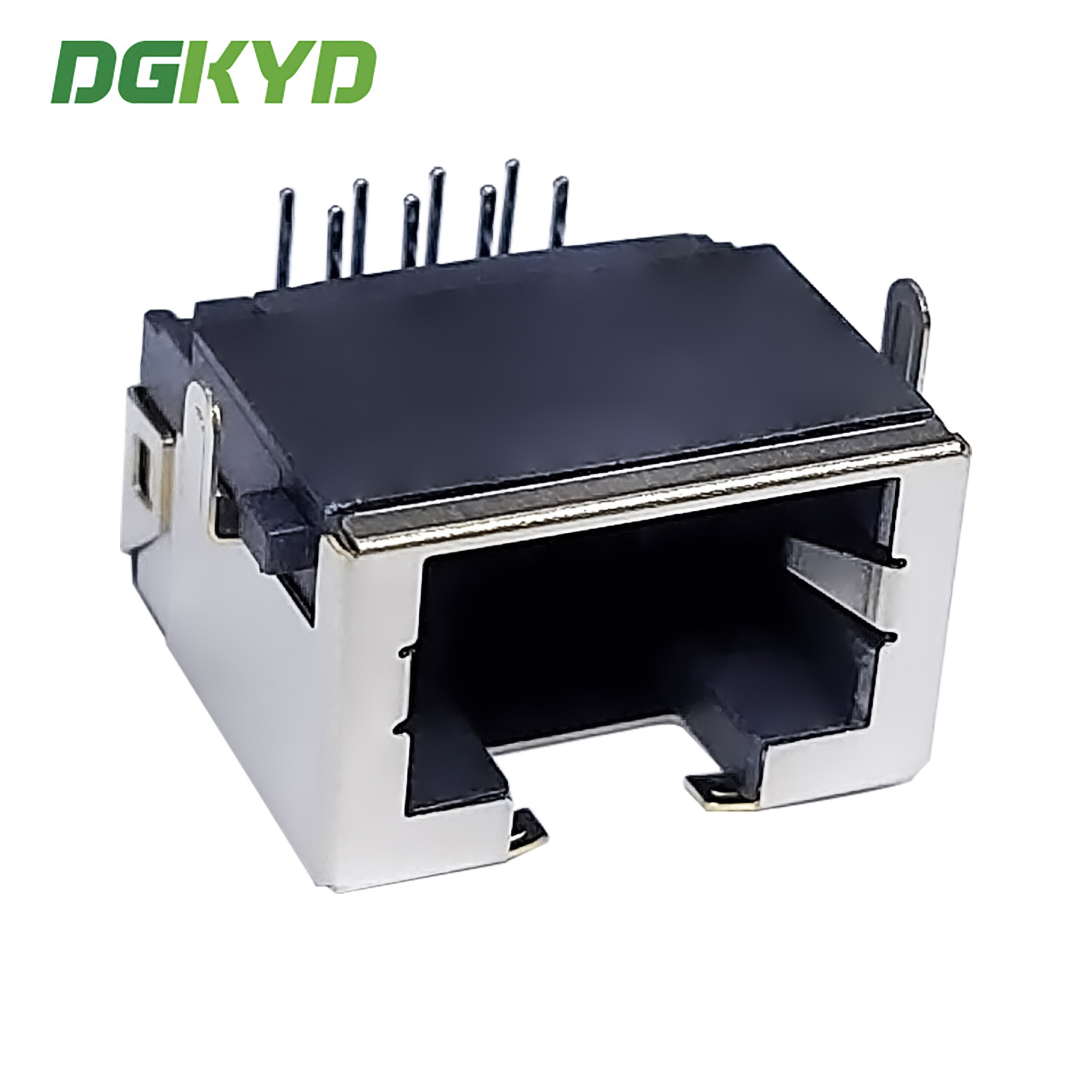

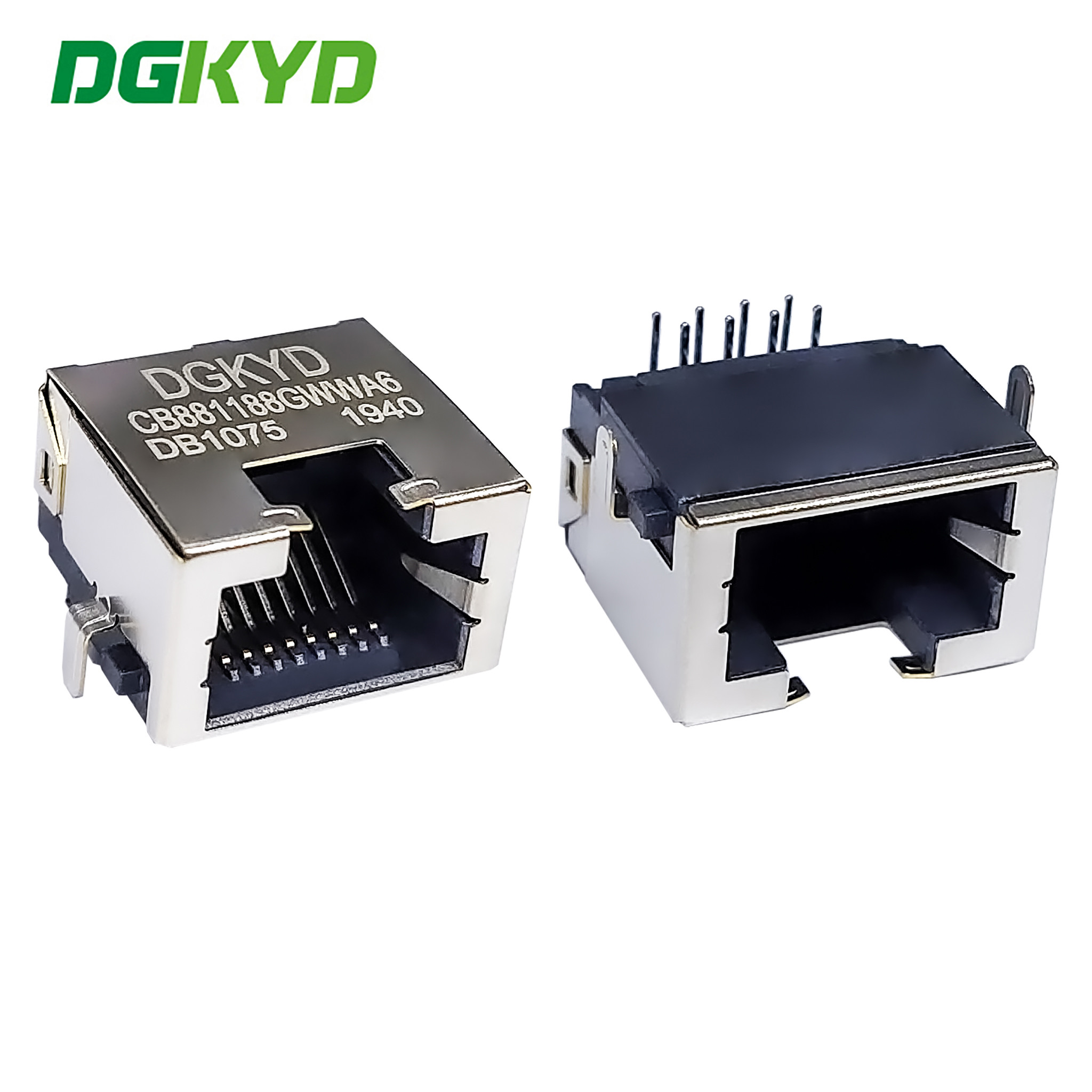

RJ45 zinkenbord 8.8 zonder lichtstrookbescherming 8P8C type rechtstreeks inbrengen DGKYDCB881188GWWA6DB1075
Productspecificatiedocument
DGKYDCB881188GWWA6DB1075.pdf
| Deelnummer |
DGKYDCB881188GWWA6DB1075 |
Merken |
DGKYD/OEM/ODM |
| Plaats van oorsprong |
Guangdong van China |
Certificering |
RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Productsoort |
Verbindingsmodule |
Stylus van de connector |
- Jack. |
| Jacktype |
RJ45 |
Type aansluiting |
Modulaire jack |
| Sluitstyl |
Standaard |
Sluiting |
TAB-UP |
| Filter |
Zonder filter |
LED-optie |
Zonder LED |
| LED-kleur |
- Nee, niet echt. |
Panelstoppen |
Met paneelstoppen |
| Beschermd |
- Ja, dat klopt. |
Van toepassing op: |
Printplaat |
| Prestatiesnelheid |
10/100/1000/BASE-T/TX |
Geschikt voor het lassen |
Verwijderingsoplossing (alternatief). |
| Portconfiguratie |
enkelvoudige havens |
Aantal posities |
8 |
| Jack Configuratie |
1X1 |
Terminals per haven |
8 |
| Schildmateriaal |
met een breedte van niet meer dan 50 mm |
PCB-montageoriëntatie |
Zijdelingse toegang (rechte hoek) |
| Materiaal voor het bekleden van het contactparingsgebied |
Goud 6u/15u/30u/50u |
Contactbasismateriaal |
Fosforbrons |
| Materiaal voor contactplatering van soldeerstaart |
Blijst over nikkel |
PCB montage-stijl |
Door het gat |
| Beëindigingsmethode op PC-bord |
Door middel van gat-pers-fit |
Boordslot |
Met/zonder bordslot |
| Huismateriaal |
LCP polyester |
Kleur van het huis |
Zwart |
| Temperatuur van het behuizingsmateriaal |
Standaard |
UL ontvlambaarheidsklasse |
UL 94V-0 |
Interface type: crystal head applicatie: 10 / 100 / 1000BASE-T Ethernet
Type: RJ45 ingebouwd in magneten
Werkfrequentie: hoge frequentie kenmerk: filtering, anti-interferentie
Werktemperatuur:40 °C - 85 °C
Bergingstemperatuur: - 40 °C - 85 °C
Loodvrij solderen: golfsoldeerhoogte tot 265 °C
RJ45 volledige serie van integraal schakel accessoires, RJ45 netwerkconnector fabrikant directe levering
1Bedrijfsvorm: fabrikant
2- Levertijd: op tijd, rondTwee.Weekslang.
3. Specificaties voor keuzes: LED-indicatorlicht ((groen, geel, rood, oranje, blauw, tweekleurig LED) >
Schild met of zonder EMI-vingers
coilverhouding van de magnetische kern
Magnetische circuits diversificatie optioneel
contactgoud (FU, 3U, 6U, 15u, 30U, 50U)
plastic behuizingsmateriaal (PBT,PA46,PA9T, LCP)
4De elektrische eigenschappen van de producten voldoen aan de normen van de industrie, het uiterlijk en de mechanische eigenschappen voldoen aan de uiterlijke afmetingen, de normen van de industrie voor mechanische verwerking,en de normen voor milieubeschermingUw tevredenheid is het doel van onze dienst!
Prestatieparameters:
1. toegepast op Ethernet, spoelverhouding: 1CT: 1CT
2Dit is IEEE 802.3 & ANSIX 3.263 standaard
3Opencircuitinductiviteit (OCL): 350 uH(Min.) @ 100 kHz, 0.1VRMSmet 8Ma D.C.B.De
4. Golfsolderingsproces van maximaal 265 °C dat voldoet aan de eisen van de EU-ROHS-norm
5Voltage: 2250.VDC1mA maximaal 60
6.Impedantie: 100 ohm
7. RJ45-interface voldoet aan FCC 68.5 standaard
8Gelijkstroomweerstand: 1,5 Ω
