Productomschrijving

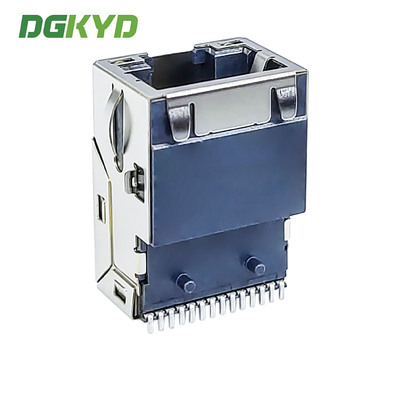

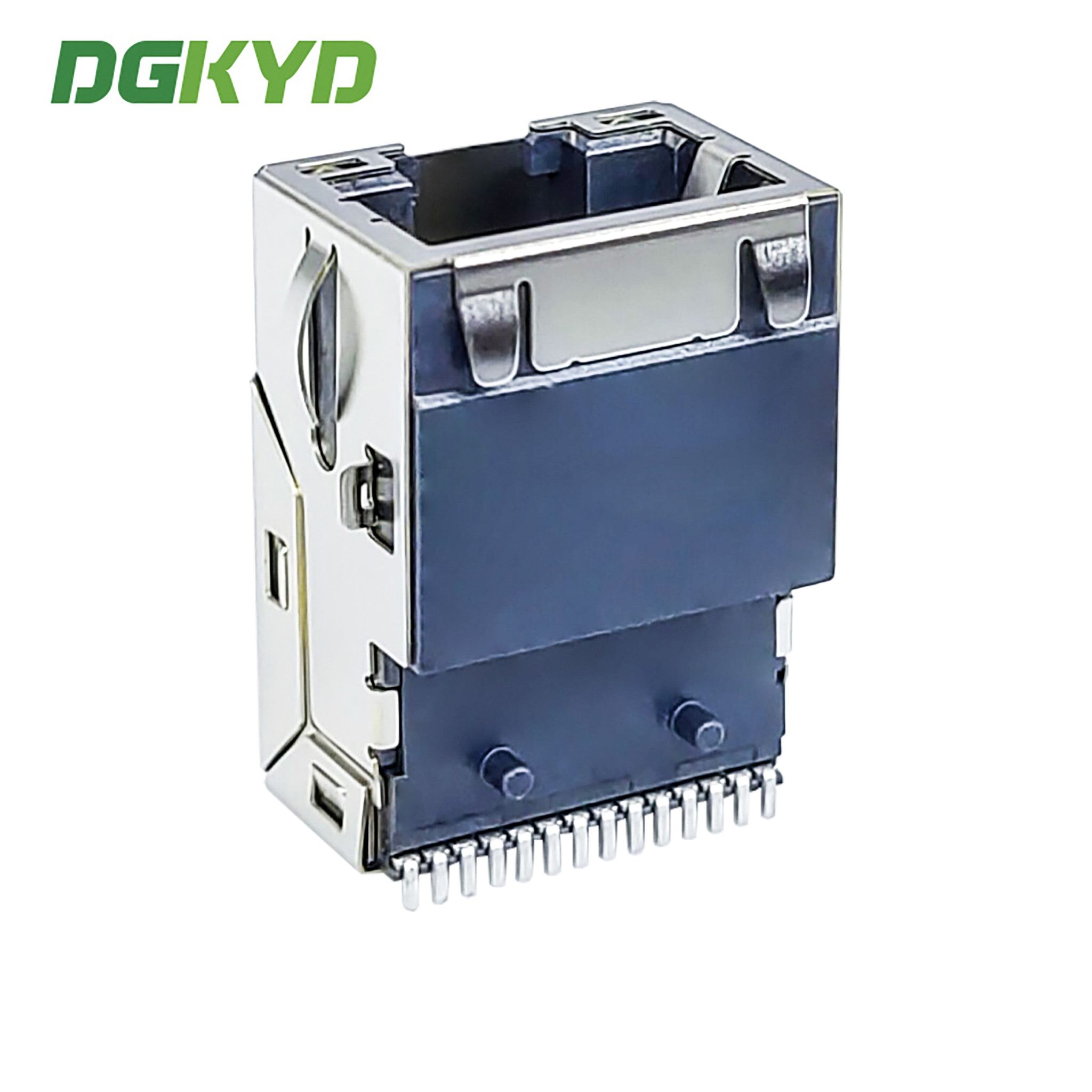

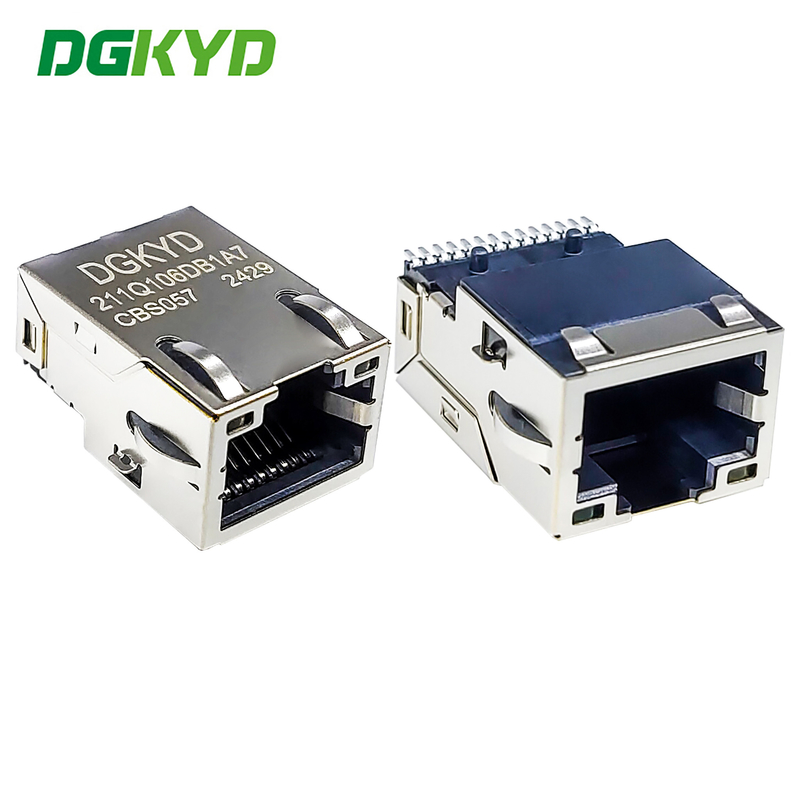

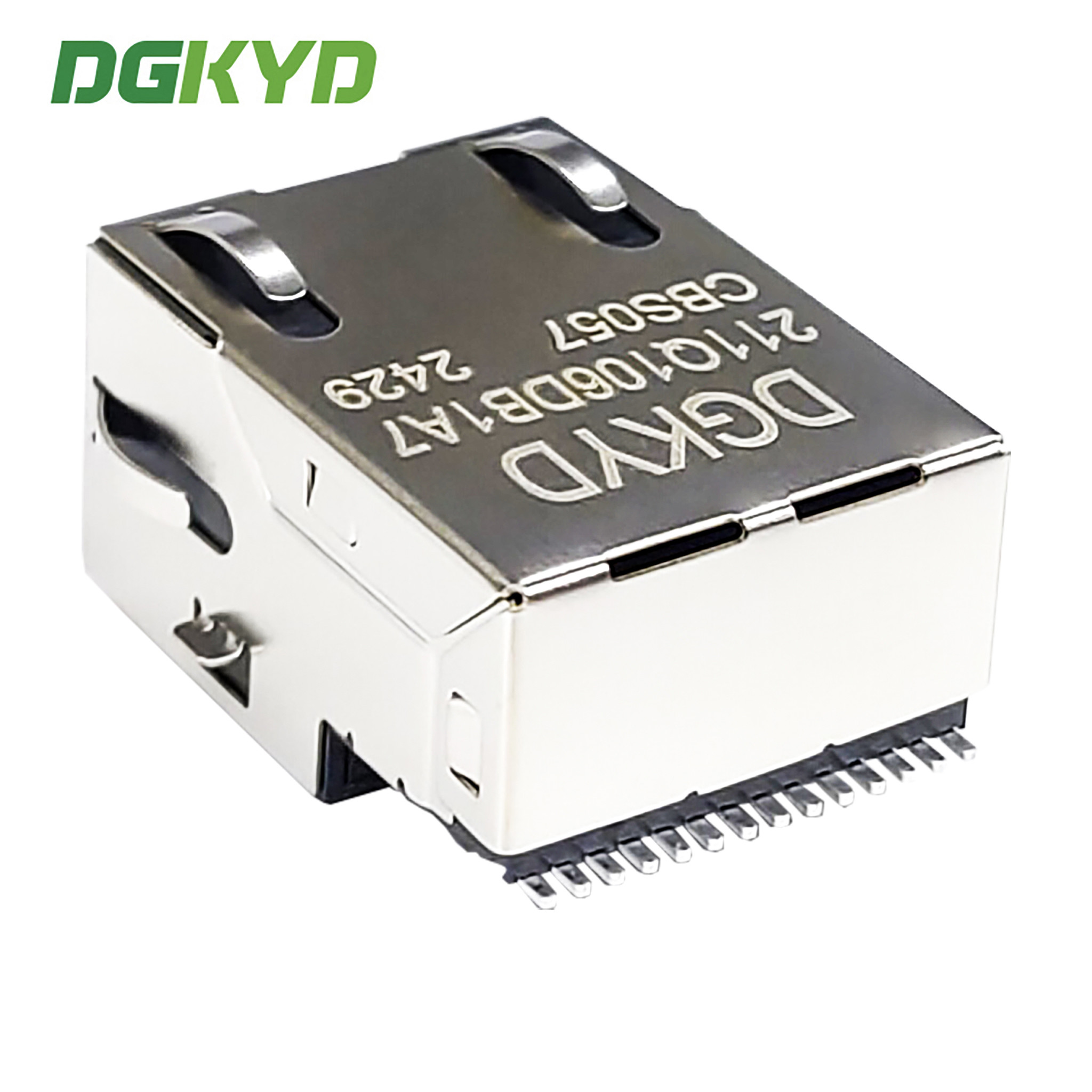

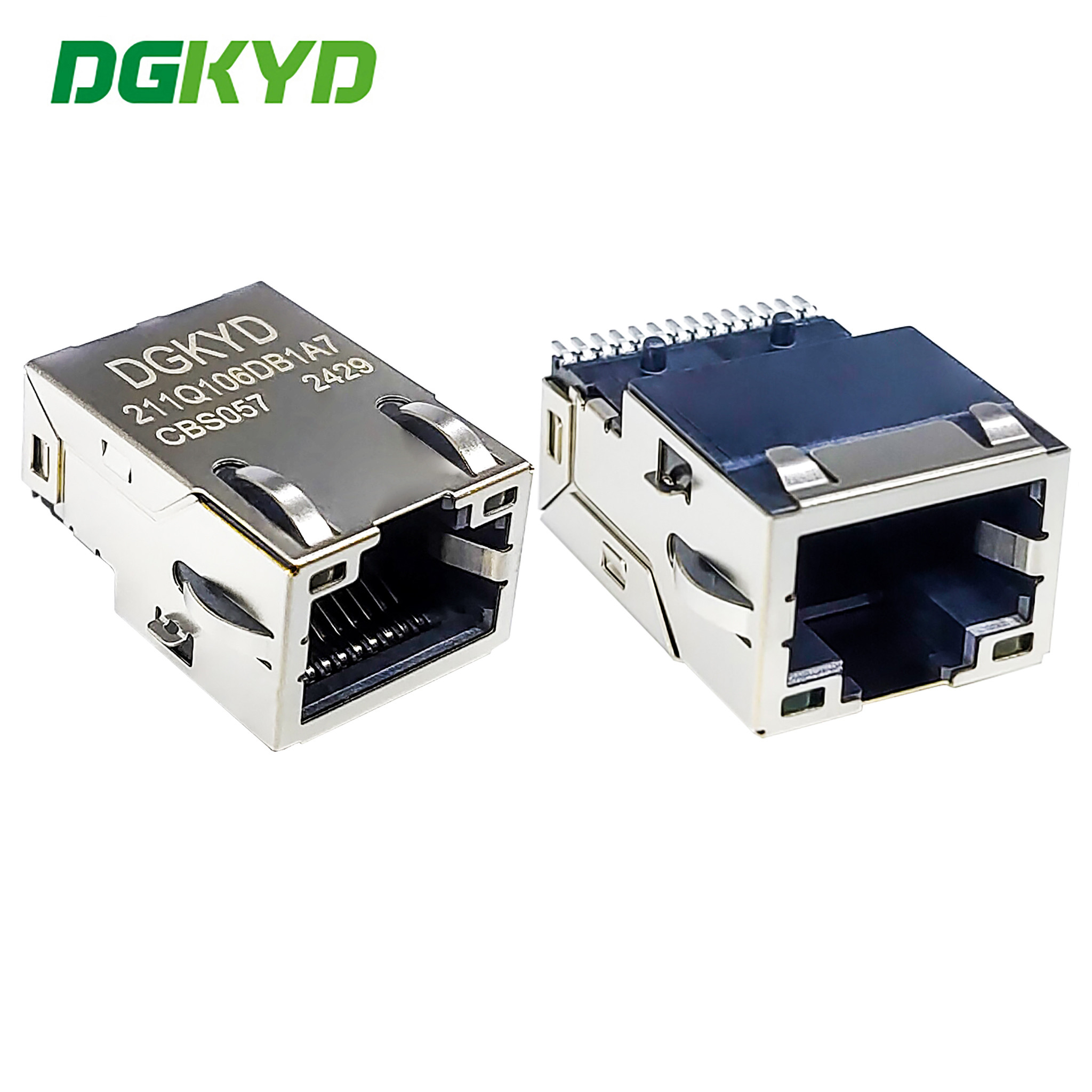

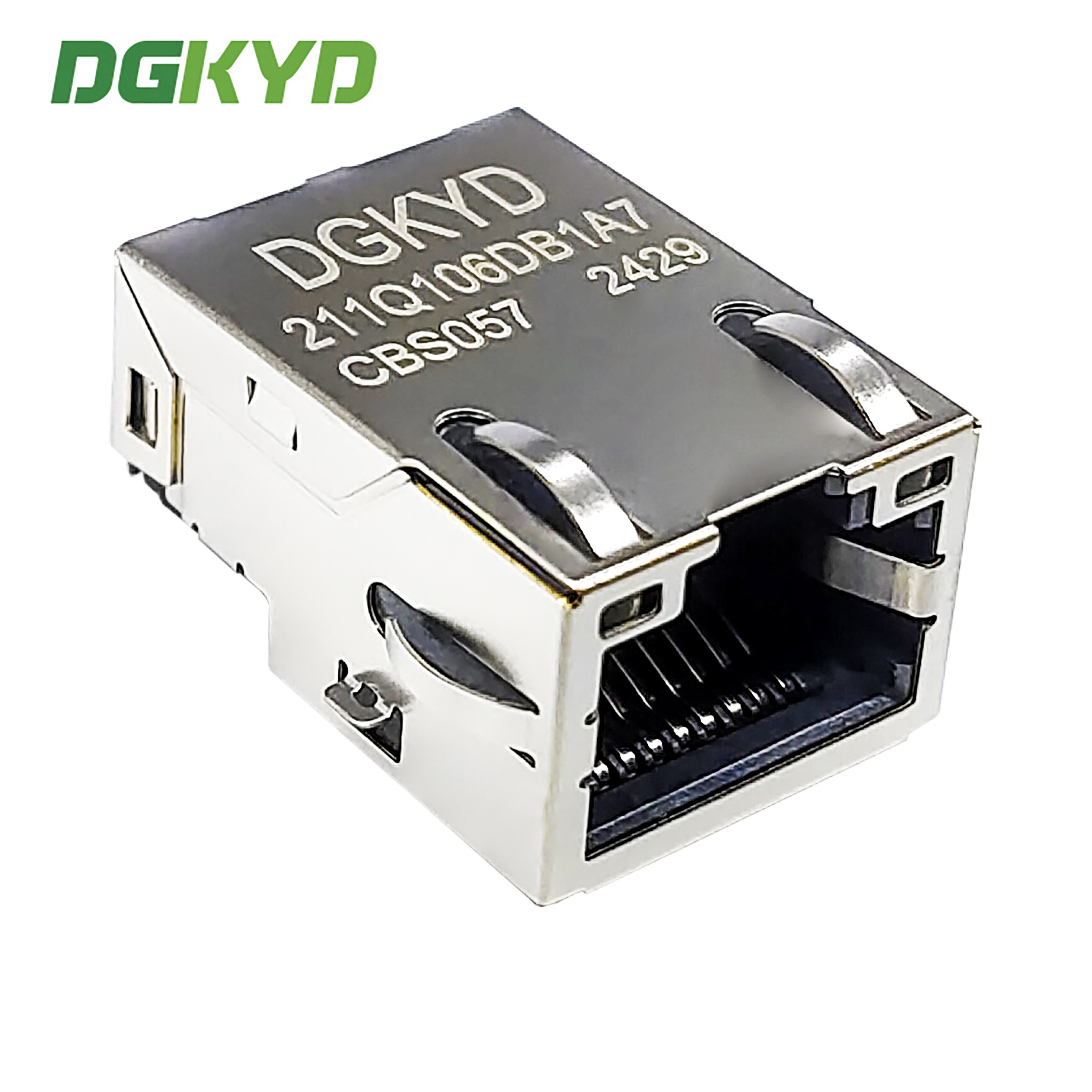

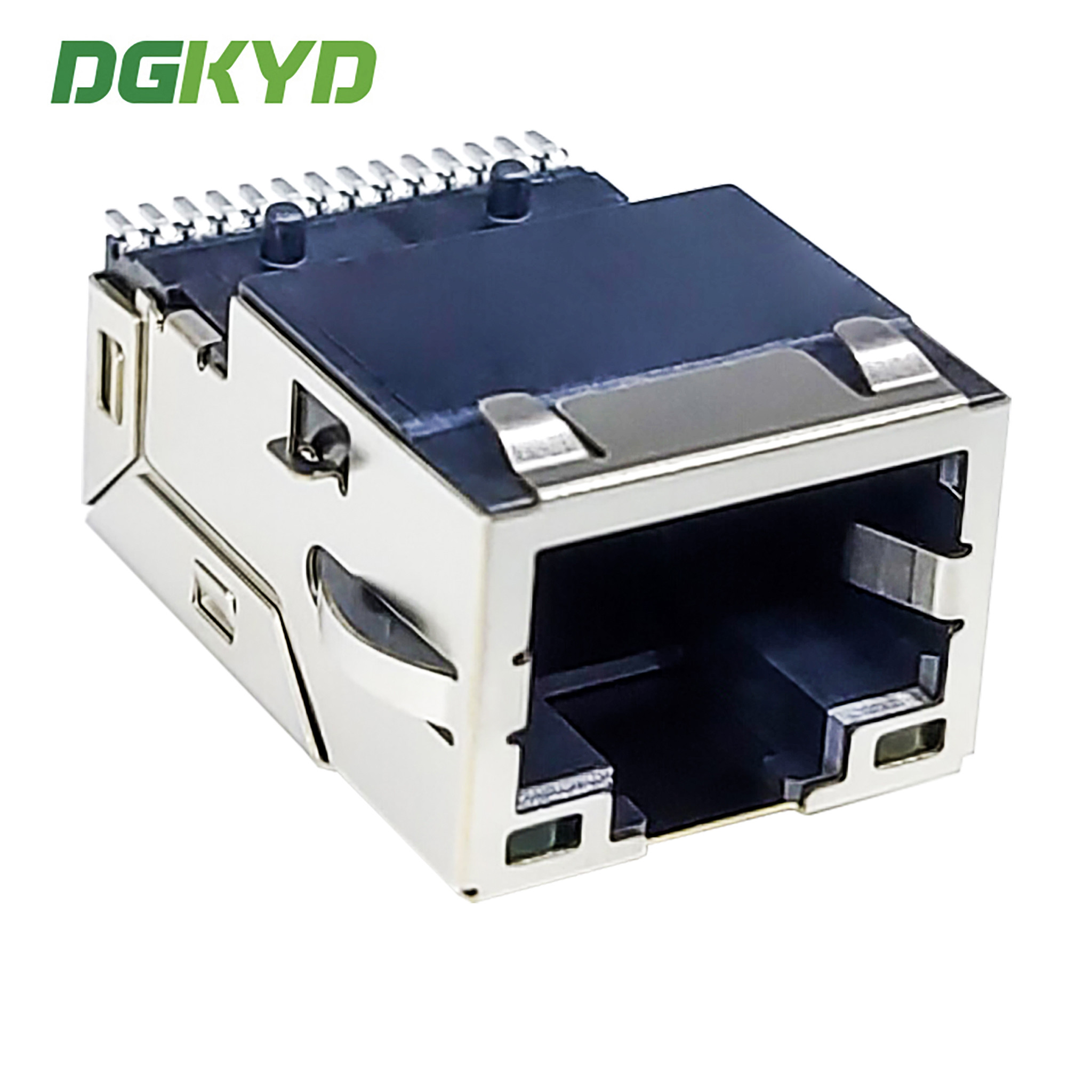

RJ45 Gigabit Geïntegreerde Filter Netwerkconnector LCP Interface DGKYD211Q106DB1A7CBS057
Product Specificatiedocument
DGKYD211Q106DB1A7CBS057.pdf
| Onderdeelnummer |
DGKYD211Q106DB1A7CBS057 |
Merk |
DGKYD/OEM/ODM |
| Plaats van herkomst |
Guangdong van China |
Certificering |
RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Producttype |
Connector-Modulair |
Connector Stijl |
Jack |
| Jack Type |
RJ45 |
Connectortype |
Modulaire Jack |
| Vergrendelingsstijl |
Standaard |
Vergrendeling |
TAB-UP |
| Filter |
Met Filter |
LED Optie |
Met LED |
| LED Kleur |
Geel-Groen |
Paneel Stops |
Met Paneel Stops |
| Afgeschermd |
Ja |
Van toepassing op |
Printplaat |
| Prestatiesnelheid |
10/100/1000/BASE-T/TX |
Geschikt voor las type |
Reflowsolderen(Alternatief). |
| Poortconfiguratie |
Enkele Poorten |
Aantal posities |
10 |
| Jack Configuratie |
1X1 |
Aansluitingen per poort |
8 |
| Afschermmateriaal |
Koperlegering voorgeplateerd met Nikkel |
PCB Montage Oriëntatie |
Zij-ingang (Rechte Hoek) |
| Contact Paringsgebied Plating Materiaal |
Goud 6u/15u/30u/50u |
Contact Basismateriaal |
Fosforbrons |
| Soldeerstaart Contact Plating Materiaal |
Tin-Lood over Nikkel |
PCB Montage Stijl |
Door Gat |
| Afsluitmethode naar PC Board |
Door Gat-Press-Fit |
Board Lock |
Met/Zonder Board Lock |
| Behuizing Materiaal |
LCP Polyester |
Behuizing Kleur |
Zwart |
| Behuizing Materiaal Temperatuur |
Standaard |
UL Ontvlambaarheidsklasse |
UL 94V-0 |
Interface type: kristalkop toepassing: 10 / 100 / 1000BASE-T Ethernet
Type: RJ45 ingebouwde magnetics
Werking frequentie: hoge frequentie karakteristiek: filtering, anti-interferentie
Werktemperatuur: 40 ℃ - 85 ℃
Opslagtemperatuur: - 40 ℃ - 85 ℃
Loodvrij solderen: golfsolderen hoogte tot 265 ℃
RJ45 volledige serie geïntegreerde circuit accessoires, RJ45 netwerkconnector fabrikant directe levering
1. Bedrijfsmodus: Fabrikant
2. Levertijd: op tijd levering, ongeveer twee weken.
3. Specificaties voor keuzes: LED-indicatorlicht (groen, geel, rood, oranje, blauw, bi-color LED)>
Afscherming met EMI-vingers of niet
spoelverhouding van magnetische kern
magnetische circuit diversificatie optioneel
contact goud plating (FU, 3U, 6U, 15u, 30U, 50U)
plastic behuizing materiaal (PBT, PA46, PA9T, LCP)
4. De elektrische eigenschappen van de producten voldoen aan de industrienormen, het uiterlijk en de mechanische eigenschappen voldoen aan de uiterlijke afmetingen, de mechanische productienormen en de milieubeschermingsnormen. Uw tevredenheid is het doel van onze service!
Prestatieparameters:
1. Toegepast op Ethernet, spoelverhouding: 1CT: 1CT
2. Voldoen aan IEEE 802.3 & ANSI X 3.263 standaard
3. Open circuit inductie (OCL): 350uH (MIN) @ 100kHz, 0.1VRMS met 8Ma DC Bias
4. Golfsoldeerproces van 265 ℃ Max voldoet aan de eisen van de EU ROHS-standaard
5. Weerstandsspanning: 2250VDC 1mA max, 60s
6.Impedantie: 100 ohm
7. RJ45 interface voldoet aan FCC 68.5 standaard
8. DC weerstand: 1.5 Ω
