100 Base-T gestapelde 2 poort RJ45 Jack-module met magnetisch rechthoek Ethernet-filter

Min. bestelaantal :	Onderhandeling	Prijs :	Please contact us to get the latest price.
Verpakking Details :	540Band in karton	Levertijd :	10 dagen
Betalingscondities :	T/T, D/P, D/A, L/C, Western Union, MoneyGram	Levering vermogen :	100.000 stuks/dag

Plaats van herkomst:	Dongguan van China	Merknaam:	DGKYD
Certificering:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Modelnummer:	DGKYD21B002AB2A4D068
Document:	DGKYD21B002AB2A4D068.pdf

Gedetailleerde informatie
Producttype:	RJ45	Inkapsingsmethode:	Dubbel In-line Pakket
PCB Mount Style:	DIP	Vorm:	Rechthoek
Schild:	fosfor koper nikkelplating	Plastic huisvestingsmateriaal:	Zwarte PBT
Aantal pinnen:	10	Aantal kernen:	8
Afmeting (mm):	17,21 28,5* 25,5	Gouden plating op contactpennen:	6U
Bedrijfstemperatuur:	- 40 ℃ ~ 85 ℃	Opslagtemperatuur:	- 40 ℃ ~ 85 ℃

Productomschrijving

100 basis - T gestapeld 2 poort RJ45 Jack module met magnetisch rechthoek Ethernet filter geïnstalleerd DGKYD21B002AB2A4D068

Deelnummer:DGKYD21B002AB2A4D068

Technische parameters

Parameter	Waarde
Deelnummer	DGKYD21B002AB2A4D068
Merken	DGKYD/OEM/ODM
Productsoort	Verbindingsmodule
Stylus van de connector	- Jack.
Jacktype	RJ45
Type aansluiting	Modulaire jack
Sluitstyl	Standaard
Sluiting	TAB-UP/DOWN
Filter	Met filter
LED-optie	met LED
LED-kleur	Groen-geel
Panelstoppen	Met paneelstoppen
Beschermd	met metalen schild
Van toepassing op:	Printplaat
Portconfiguratie	2X1 poort
Aantal posities	10
Jack Configuratie	2X1
Terminals per haven	8
Schildmateriaal	met een breedte van niet meer dan 50 mm
PCB-montageoriëntatie	Zijdelingse toegang (rechte hoek)
Platering van het contactparingsgebied	Goud 6u
Contactbasismateriaal	Fosforbrons
Materiaal voor contactplatering van soldeerstaart	Blijst over nikkel
PCB montage-stijl	Door het gat
Beëindigingsmethode op PC-bord	Door middel van gat-pers-fit
Boordslot	Met/zonder bordslot
Huismateriaal	PBT polyester
Kleur van het huis	Zwart
Temperatuur van het behuizingsmateriaal	Standaard
UL ontvlambaarheidsklasse	UL 94V-0

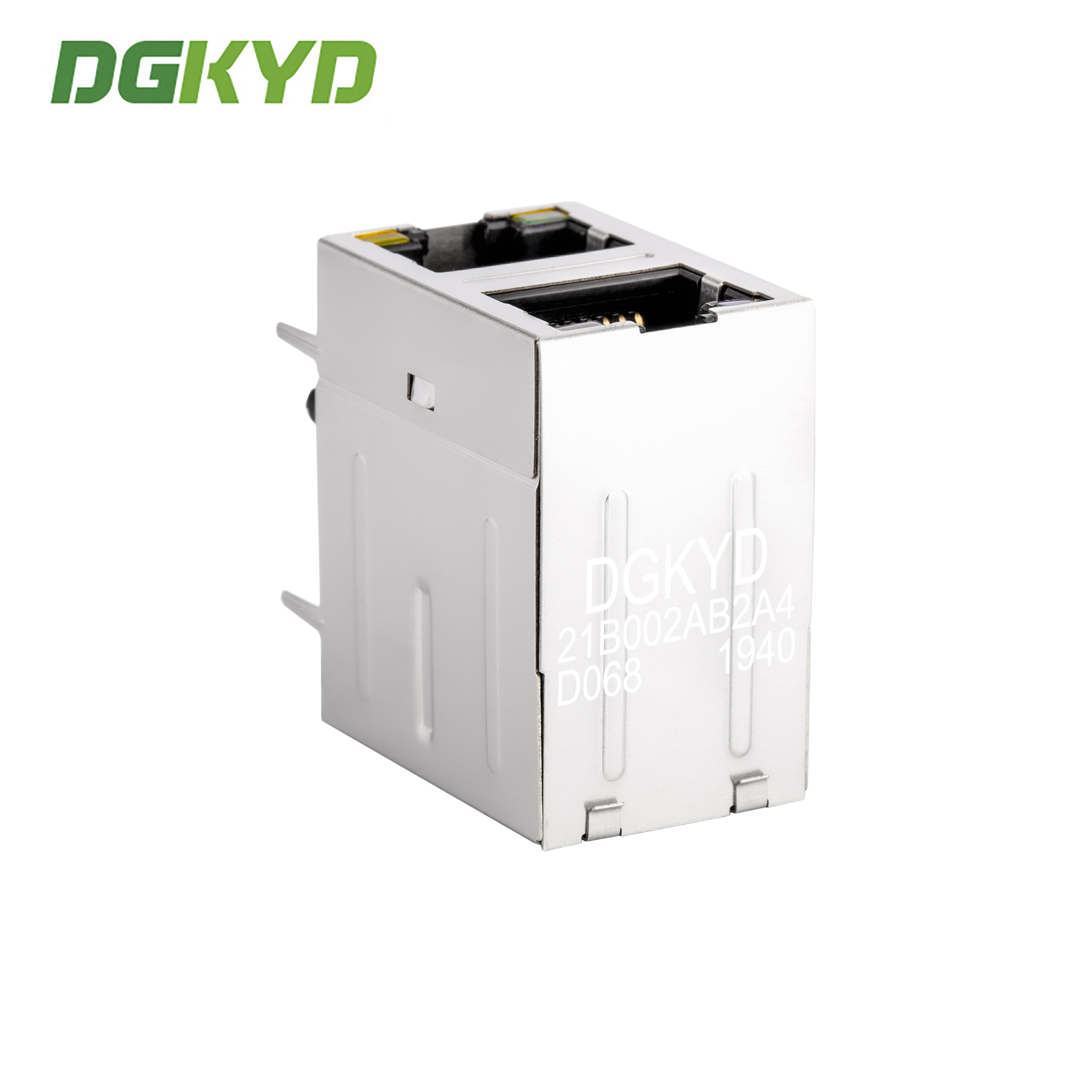

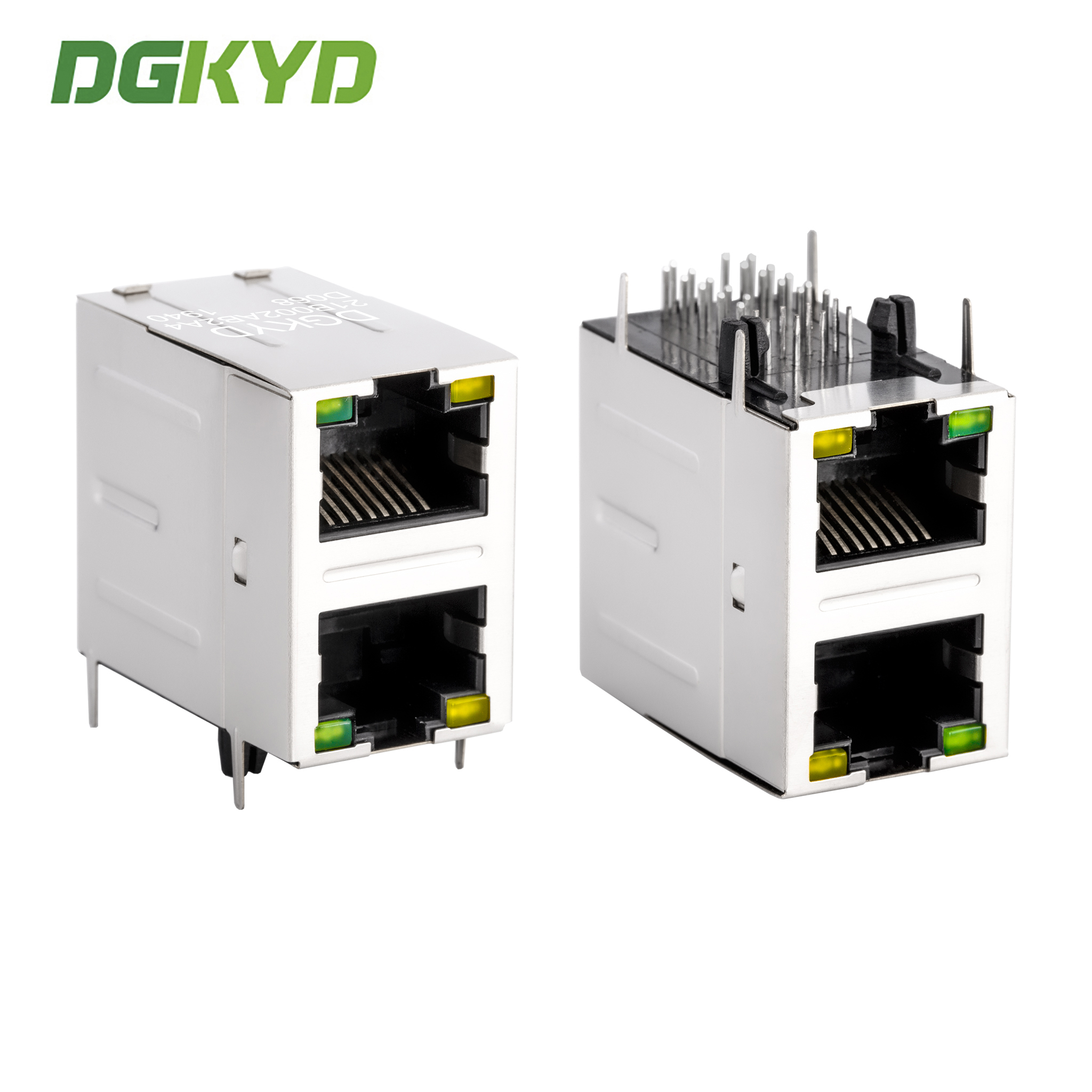

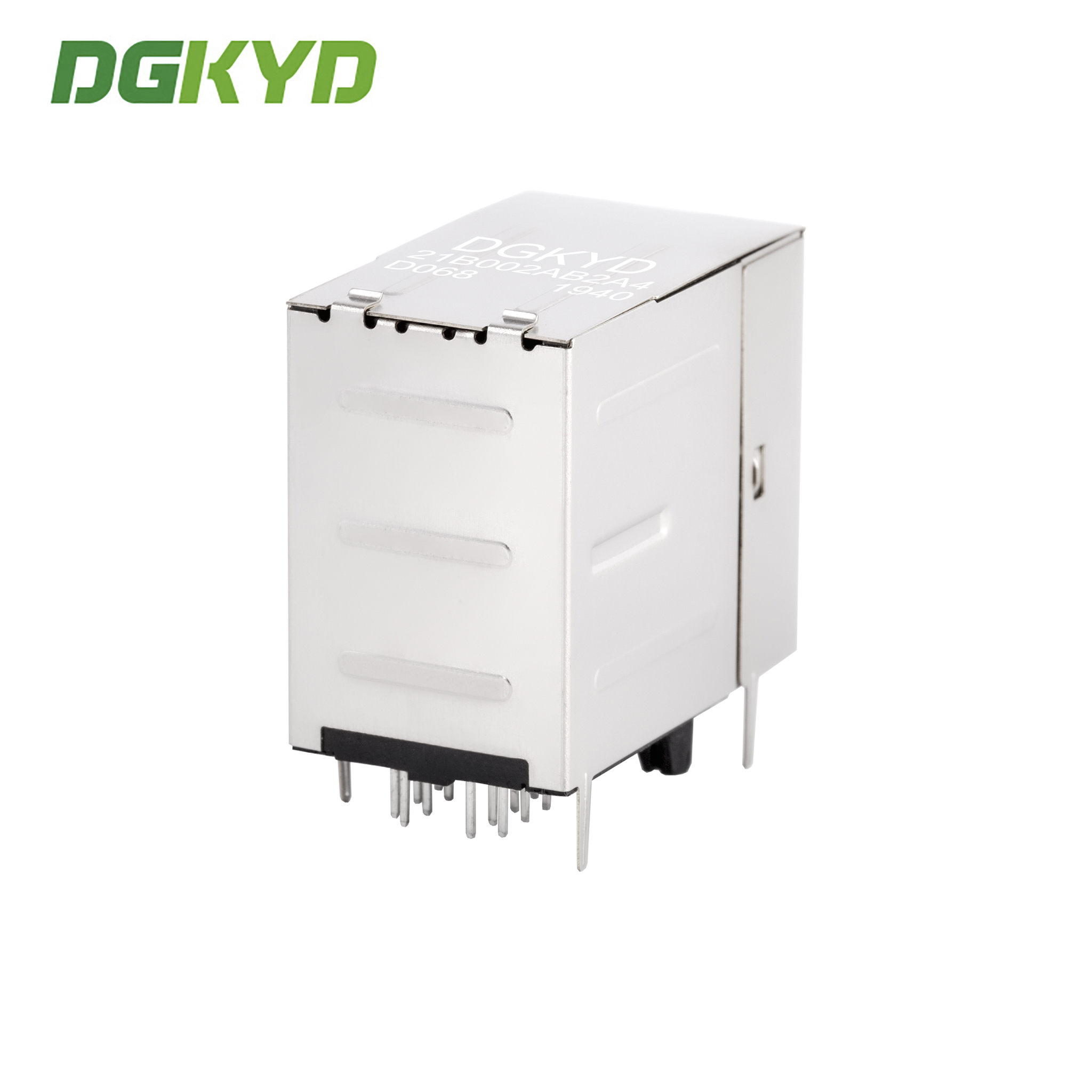

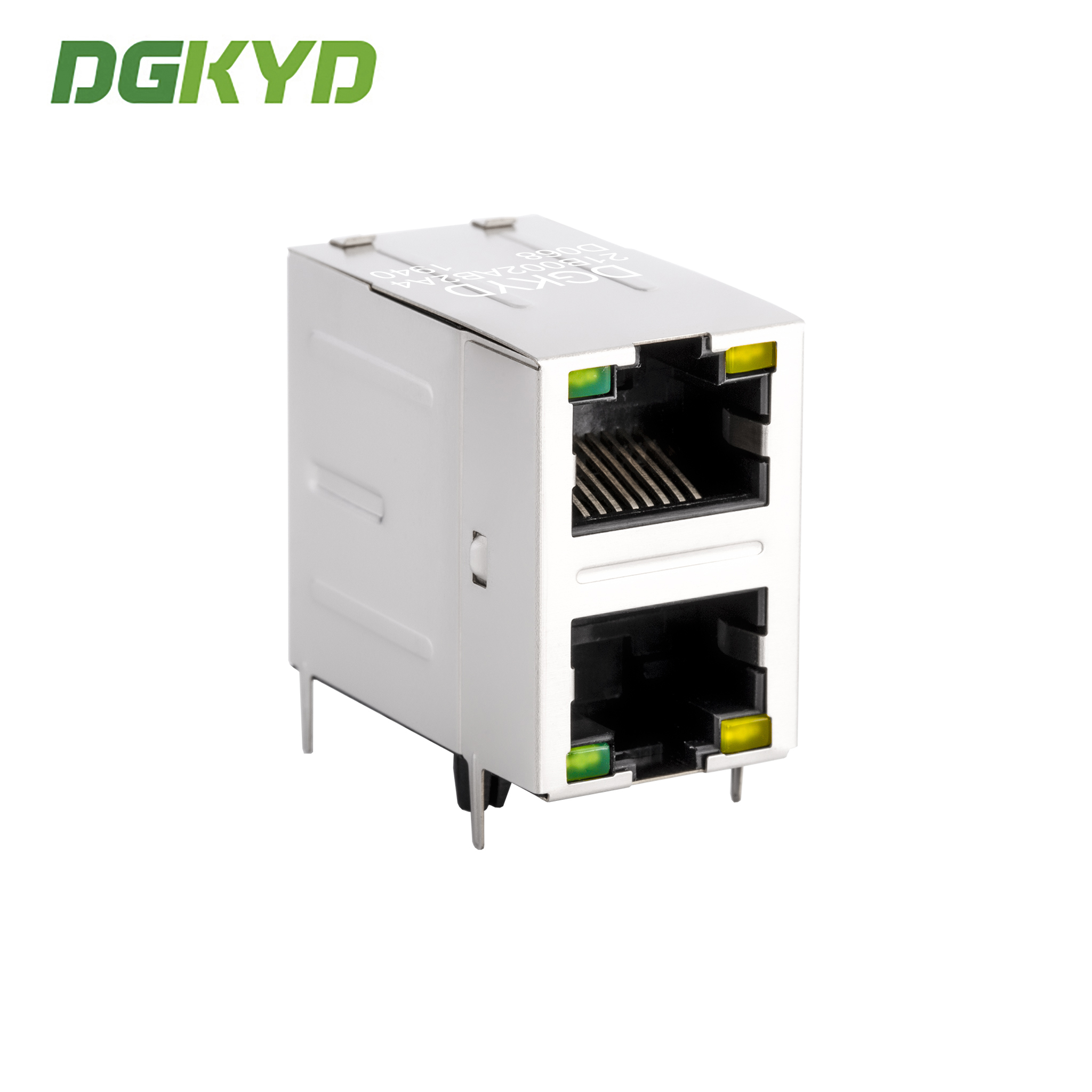

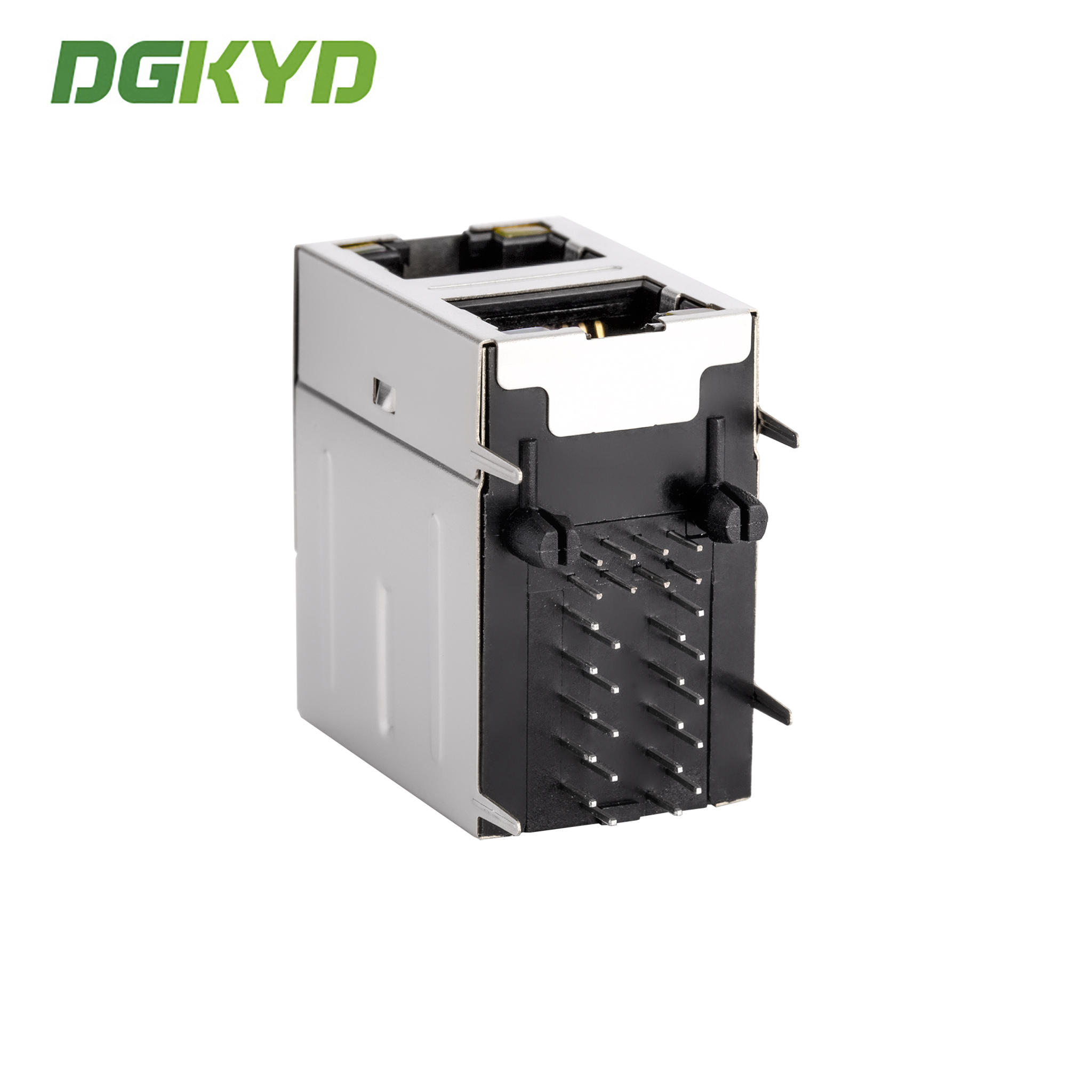

Foto's van producten

Technische specificaties

Interface type: RJ45-connector voor 10/100/1000BASE-T Ethernet
Type: RJ45 met ingebouwde magneten
Werkfrequentie: hoge frequentie met filtratie- en interferentiebeperkende eigenschappen
Werktemperatuur: -40°C tot 85°C
Bergingstemperatuur: -40°C tot 85°C
Loodvrij solderen: golfsolderen tot 265°C

Vervaardigingscapaciteit

RJ45 volledige serie van integraal schakel accessoires, rechtstreeks leverancier

Bedrijfsmodus: fabrikant
Leveringstermijn: ongeveer twee weken voor standaardorders
Aanpassingsopties:
- LED-indicatorlicht (groen, geel, rood, oranje, blauw, tweekleurige LED)
- Schild met of zonder EMI-vingers
- Koelverhouding van de magnetische kern
- Opties voor diversificatie van magnetische circuits
- Contactgoudplatering (FU, 3U, 6U, 15u, 30U, 50U)
- Plastic behuizingsmateriaal (PBT, PA46, PA9T, LCP)

Onze producten voldoen aan de industriestandaarden voor elektrische eigenschappen, mechanische afmetingen en milieuvriendelijkheid.

Vaak gestelde vragen

V: Bent u een handelsonderneming of een fabrikant?

A: Wij zijn een fabrikant. Welkom om onze fabriek te bezoeken.

V: Hoe zit het met uw doorlooptijd?

A: Voor producten in voorraad, levering binnen 5-7 werkdagen na betaling. Voor aangepaste en uit voorraad zijn producten, wordt de levertijd bevestigd op basis van de bestelhoeveelheid.

K: Kun je monsters leveren? Zijn ze gratis?

A: Ja. We leveren meestal 2-3 monsters van standaardproducten gratis voor testen.

V: Kan ik mijn eigen logo erop zetten?

A: Ja. Als fabrikant met 11 jaar OEM-ervaring zijn we volledig in staat om producten aan te passen aan uw specificaties.
