Multi Port RJ45 Connector with Integrated Magnetic 8p12c Poe Filter for PCB Communication

Contact nu

Multiport RJ45-connector met geïntegreerd magnetisch 8p12c Poe-filter voor PCB-communicatie

Min. bestelaantal :	Onderhandeling	Prijs :	Please contact us to get the latest price.
Verpakking Details :	384Dienblad in doos	Levertijd :	10 dagen
Betalingscondities :	T/T, D/P, D/A, L/C, Western Union,	Levering vermogen :	100.000 stuks/dag

Plaats van herkomst:	Dongguan van China	Merknaam:	DGKYD
Certificering:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Modelnummer:	DGKYD414Q199DF5A2DPB057(POE+)
Document:	DGKYD414Q199DF5A2DPB057(POE...+).pdf

Gedetailleerde informatie
Producttype:	RJ45	Inkapsingsmethode:	1X4 Inline-pakket
PCB Mount Style:	DIP	Vorm:	Rechthoek
Schild:	Messing	Plastic huisvestingsmateriaal:	Zwart PA66
Aantal pinnen:	12	Aantal kernen:	8
Afmeting (mm):	58,28 * 32,65 * 13,5	Gouden plating op contactpennen:	30U
Bedrijfstemperatuur:	- 40 ℃ ~ 85 ℃	Opslagtemperatuur:	- 40 ℃ ~ 85 ℃
Markeren:	Geïntegreerde Magnetische RJ45-Schakelaar , 8p12c modulaire aansluiting , Poe-filter RJ45 modulaire aansluiting

Productomschrijving

Multi Port RJ45 Connectoren Geïntegreerde Magnetische 8p12c PCB Communicatie Poe Filter DGKYD414Q199DF5A2DPB057

Productinformatie

Artikelnummer: DGKYD414Q199DF5A2DPB057

Productdocumentatie: DGKYD414Q199DF5A2DPB057(POE+).pdf

Technische Parameters

Parameter	Waarde	Parameter	Waarde
Artikelnummer	DGKYD414Q199DF5A2DPB057	Merk	DGKYD/OEM/ODM
Producttype	Connector-Modulair	Connectorstijl	Jack
Jacktype	RJ45	Connectortype	Modulaire Jack
Sluitingstijl	Standaard	Sluiting	TAB-UP
Filter	Met Filter	LED Optie	Met LED
LED Kleur	Groen/Oranje-Geel	Paneelstops	Met Paneelstops
Afgeschermd	Met metalen afscherming	Van toepassing op	Printplaat
Poortconfiguratie	1X4 Poort	Aantal Posities	12
Jackconfiguratie	1X4	Terminals per Poort	8
Afschermingsmateriaal	Koperlegering voorbehandeld met Nikkel	PCB Montage Oriëntatie	Zij-ingang (Rechthoekig)
Contact Koppelingsoppervlak Beplating	Goud 30u	Contact Basismateriaal	Fosforbrons
Soldeertail Contact Beplating Materiaal	Tin-Lood over Nikkel	PCB Montage Stijl	Through Hole
Terminatiemethode naar PC Board	Through Hole-Press-Fit	Board Lock	Met/Zonder Board Lock
Behuizingsmateriaal	PA66 Polyester	Behuizingskleur	Zwart
Behuizingsmateriaal Temperatuur	Standaard	UL Vlamvertragendheidsklasse	UL 94V-0

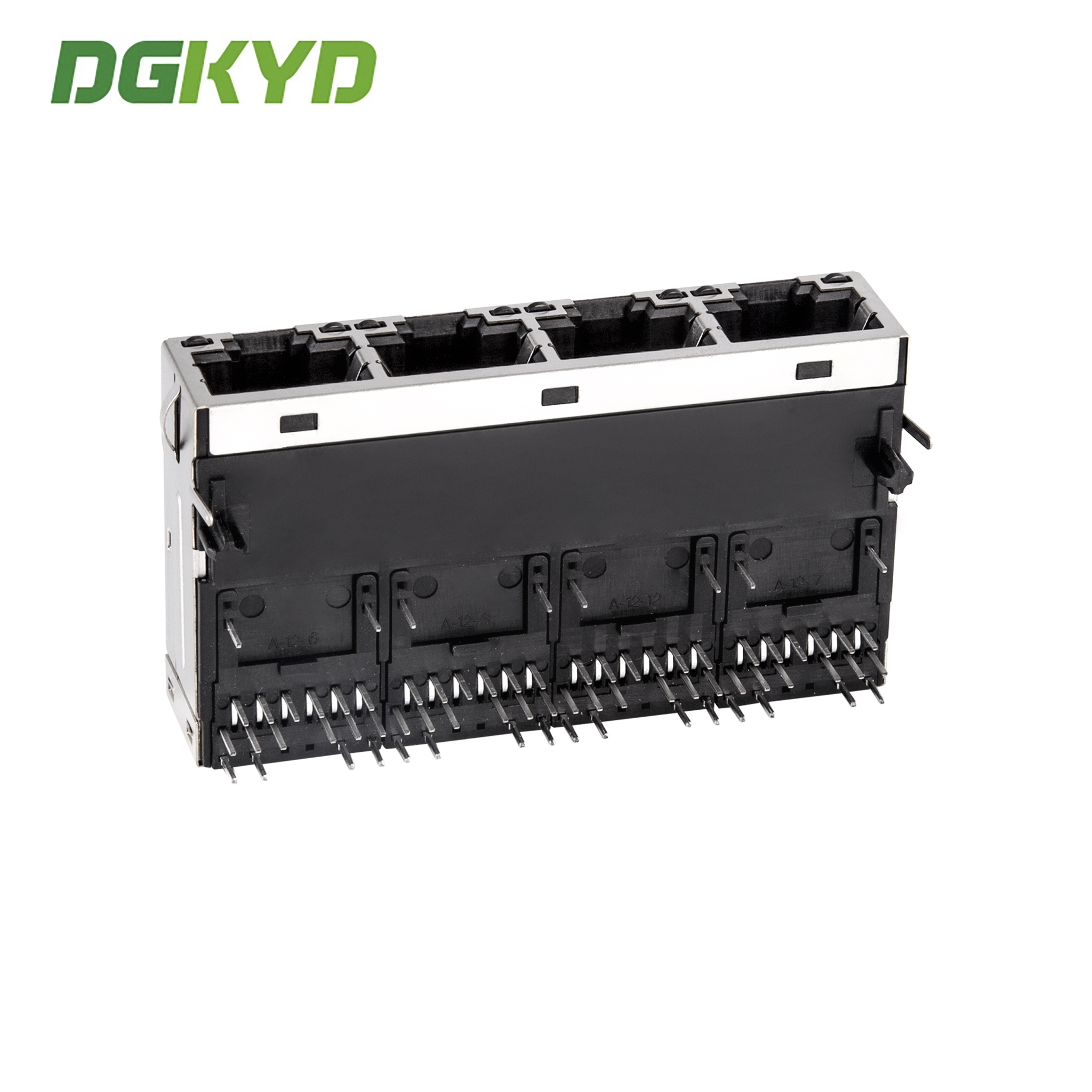

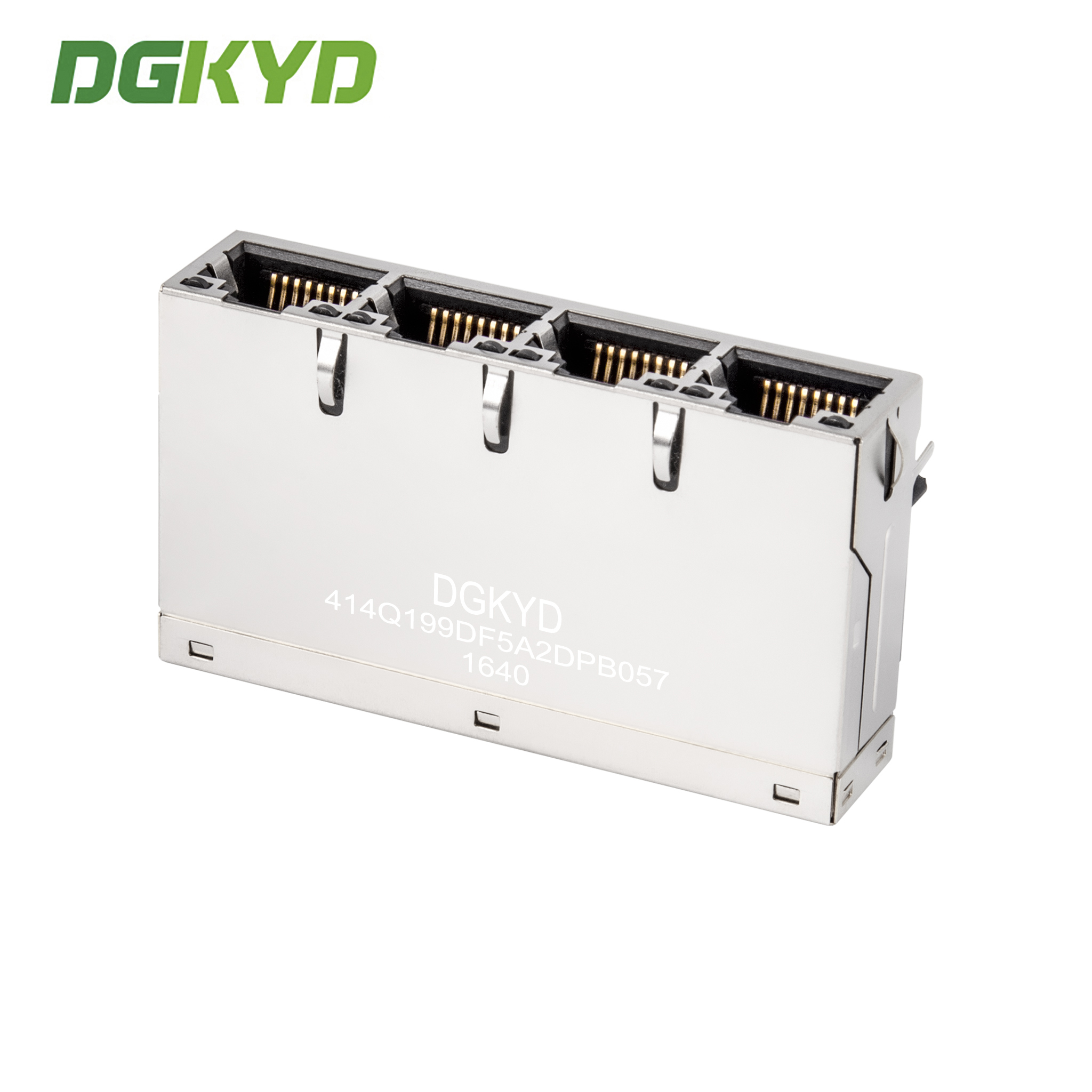

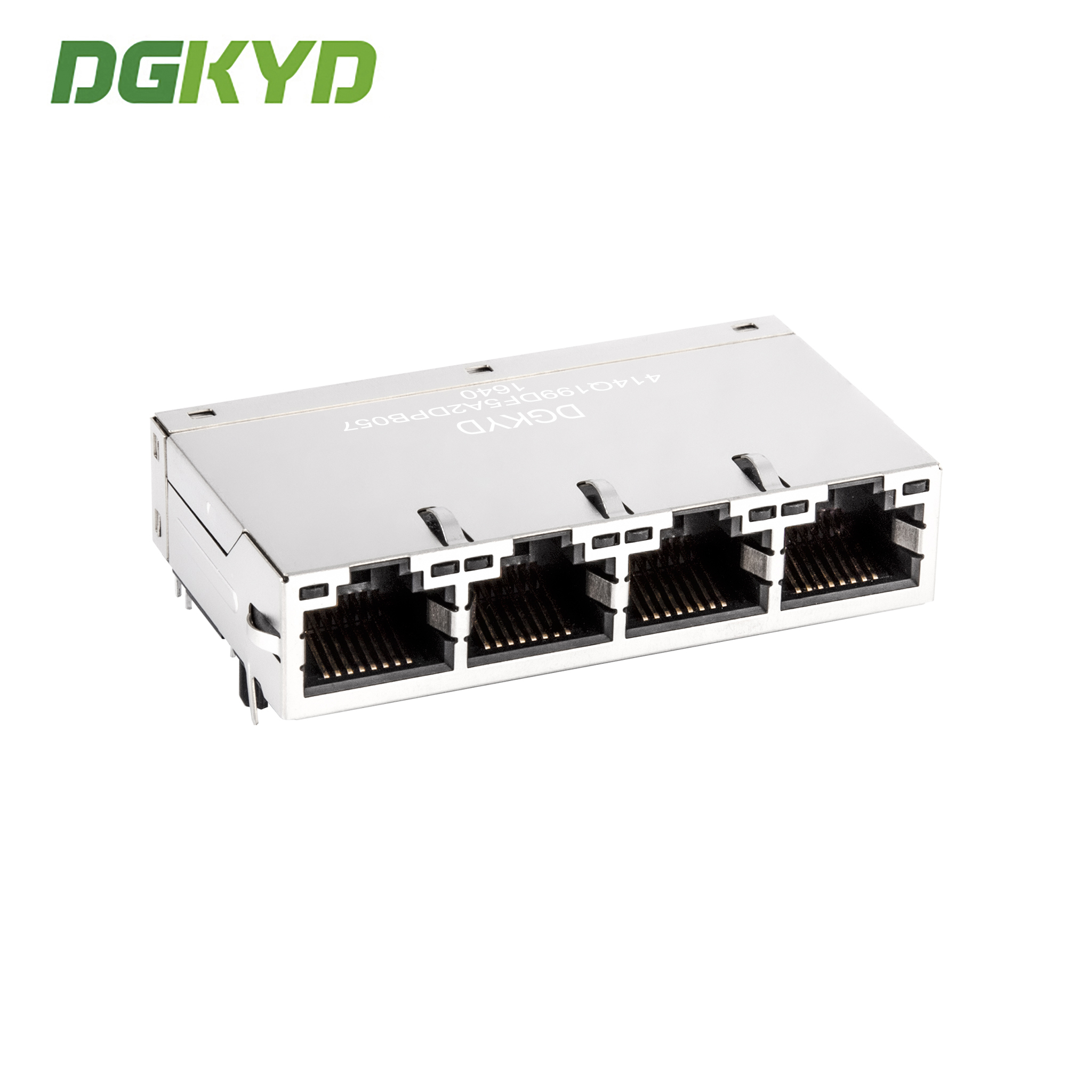

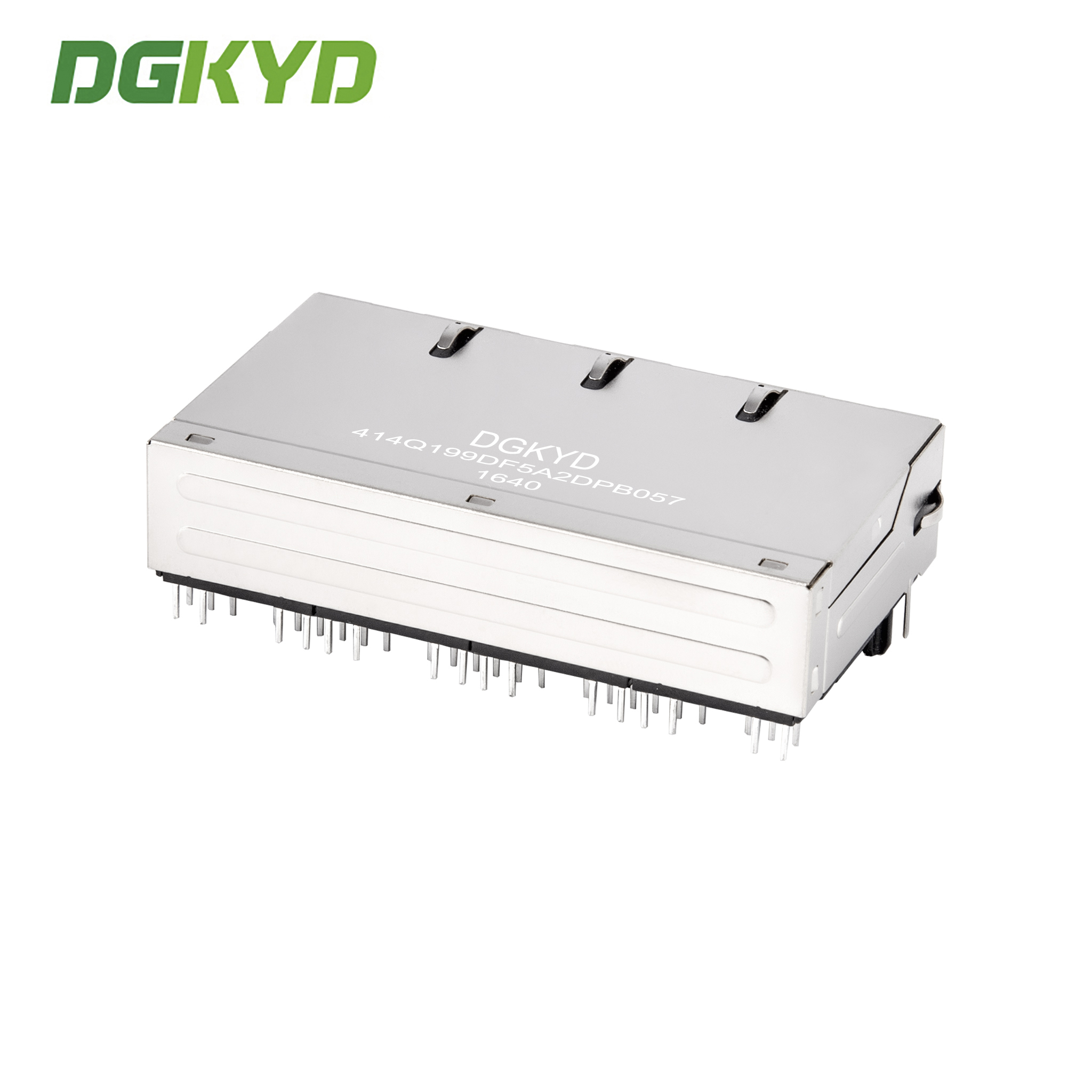

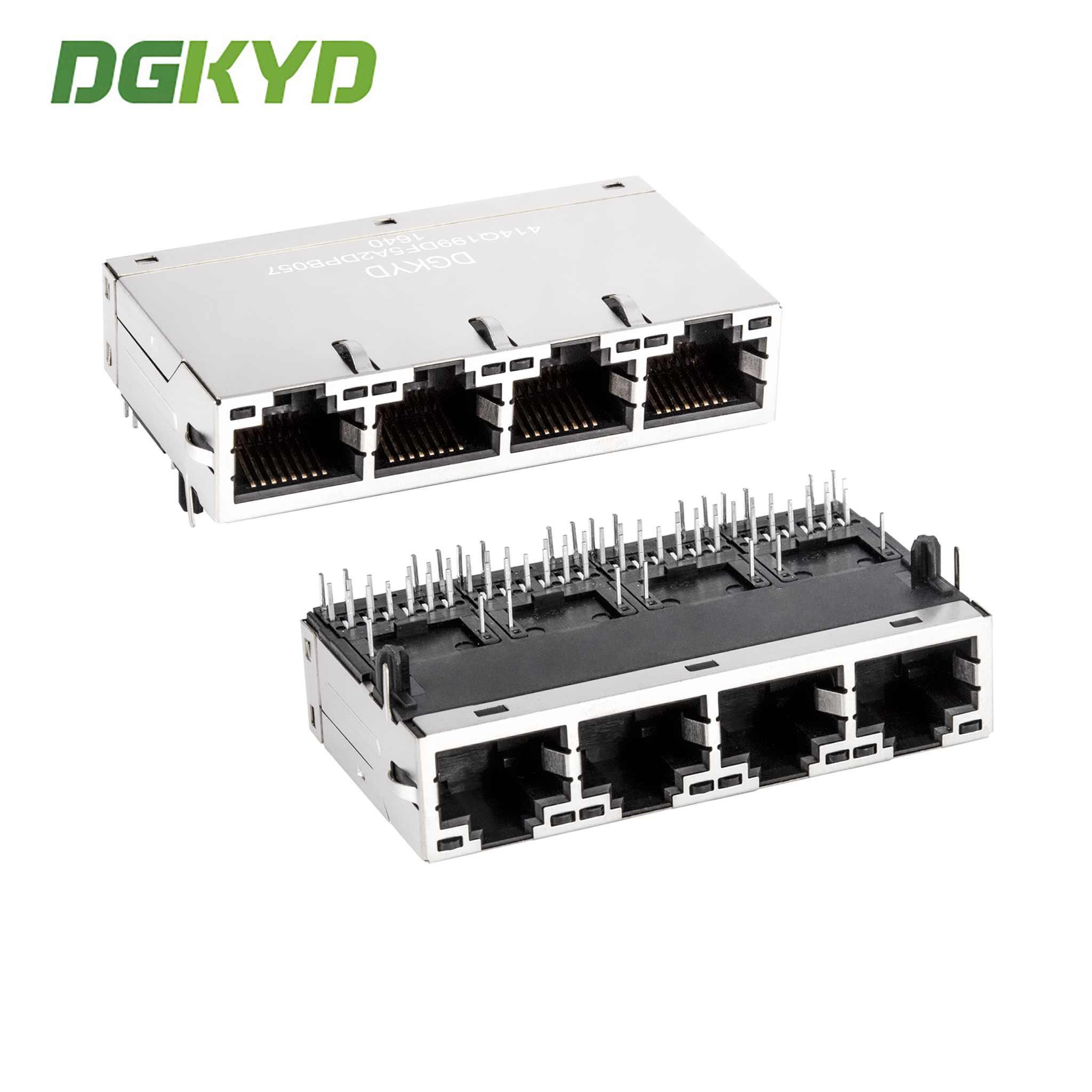

Productafbeeldingen

Technische Specificaties

Interfacetype: RJ45 connector voor 10/100/1000BASE-T Ethernet
Type: RJ45 met ingebouwde magnetica
Werkfrequentie: Hoge frequentie met filtering en anti-interferentie kenmerken
Bedrijfstemperatuur: -40°C tot 85°C
Opslagtemperatuur: -40°C tot 85°C
Loodvrij solderen: Golfsolderen hoogte tot 265°C

Productiemogelijkheden

RJ45 volledige serie geïntegreerde circuit accessoires, directe levering van fabrikant

Bedrijfsmodel: Fabrikant
Levertijd: Ongeveer twee weken voor standaardbestellingen
Maatwerk Opties:
- LED indicatorlampje (groen, geel, rood, oranje, blauw, tweekleurige LED)
- Afscherming met EMI-vingers of zonder
- Spoelverhouding van magnetische kern
- Diversificatie-opties voor magnetische circuits
- Contact goudbeplating (FU, 3U, 6U, 15u, 30U, 50U)
- Kunststof behuizingsmateriaal (PBT, PA46, PA9T, LCP)

Onze producten voldoen aan industriestandaarden voor elektrische eigenschappen, mechanische afmetingen en naleving van milieuvoorschriften. Uw tevredenheid is ons primaire servicedoel!

Veelgestelde Vragen

V: Bent u een handelsonderneming of fabrikant?

A: Wij zijn een fabrikant. Welkom om onze fabriek te bezoeken.

V: Hoe zit het met uw levertijd?

A: Voor producten op voorraad, levering binnen 5-7 werkdagen na betaling. Voor aangepaste en niet-op-voorraad producten, wordt de levertijd bevestigd op basis van de bestelhoeveelheid.

V: Kunt u monsters leveren? Zijn ze gratis?

A: Ja. We leveren doorgaans 2-3 monsters van standaardproducten gratis voor testdoeleinden.

V: Kan ik mijn eigen logo erop zetten?

A: Ja. Als fabrikant met 11 jaar OEM-ervaring zijn we volledig in staat om producten naar uw specificaties aan te passen.
