RJ45 Connector Modular Jack with 6u Gold Plating Filter and TAB-Down Port for Gigabit Ethernet

RJ45 Connector Modulaire Jack met 6u Vergulde Filter en TAB-Down Poort voor Gigabit Ethernet

Contact nu

RJ45 Connector Modulaire Jack met 6u Vergulde Filter en TAB-Down Poort voor Gigabit Ethernet

Min. bestelaantal :	Onderhandeling	Prijs :	Please contact us to get the latest price.
Verpakking Details :	560Dienblad in doos	Levertijd :	10 dagen
Betalingscondities :	T/T, D/P, D/A, L/C, Western Union,	Levering vermogen :	100.000 stuks/dag

Plaats van herkomst:	Dongguan van China	Merknaam:	DGKYD
Certificering:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Modelnummer:	DGKYD112Q060AB2A1D
Document:	DGKYD112Q060AB2A1D.pdf

Gedetailleerde informatie
Producttype:	RJ45	Inkapsingsmethode:	Double-In-line Pakket
PCB Mount Style:	DIP	Filter:	Met filter
Schild:	Messing	Aantal posities/contacten:	8p10c (RJ45, Ethernet)
Aantal poorten:	Lusje-versla	Afmeting (mm):	30,8* 21,1*13,55
Neem contact op met Plateren:	het plateren van 6u glod	Kleur behuizing:	Zwart
Opslagtemperatuur:	- 40 ℃ ~ 85 ℃
Markeren:	6u vergulde RJ45-connector , Met filter modulaire aansluiting , Ethernet-aansluiting met TAB-downpoort

Productomschrijving

RJ45 Connector Gigabit Ethernet Filterende Netwerkinterface Socket DGKYD112Q060AB2A1D

Productoverzicht

RJ45 connector Gigabit Ethernet filterende netwerkinterface socket DGKYD112Q060AB2A1D ontworpen voor hoogwaardige netwerktoepassingen met geïntegreerde filtermogelijkheden.

Onderdeelnummer: DGKYD112Q060AB2A1D

Productdocumentatie: DGKYD112Q060AB2A1D.pdf

Technische Parameters

Parameter	Waarde	Parameter	Waarde
Onderdeelnummer	DGKYD112Q060AB2A1D	Merk	DGKYD/OEM/ODM
Producttype	Connector-Modulair	Connectorstijl	Jack
Jacktype	RJ45	Connectortype	Modulaire Jack
Sluitingstijl	Standaard	Sluiting	TAB-DOWN
Filter	Met filter	LED-optie	Met LED
LED-kleur	Groen/Geel	Paneelstops	Met paneelstops
Afgeschermd	Met metalen afscherming	Van toepassing op	Printplaat
Poortconfiguratie	Dubbele poort	Aantal posities	10
Jackconfiguratie	1X2	Aansluitingen per poort	8
Afschermingsmateriaal	Koperlegering voorbehandeld met nikkel	PCB-montageoriëntatie	Zij-ingang (haakse hoek)
Plating contact-koppelingsgebied	Goud 6u	Basismateriaal contact	Fosforbrons
Soldeertail contact plating materiaal	Tin-lood over nikkel	PCB-montagestijl	Through Hole
Afsluitmethode naar PC-kaart	Through Hole-Press-Fit	Board Lock	Met/zonder Board Lock
Behuizingsmateriaal	PBT Polyester	Behuizingskleur	Zwart
Behuizingsmateriaal temperatuur	Standaard	UL-ontvlambaarheidsclassificatie	UL 94V-0

Productafbeeldingen

Technisch diagram

Interne weergave

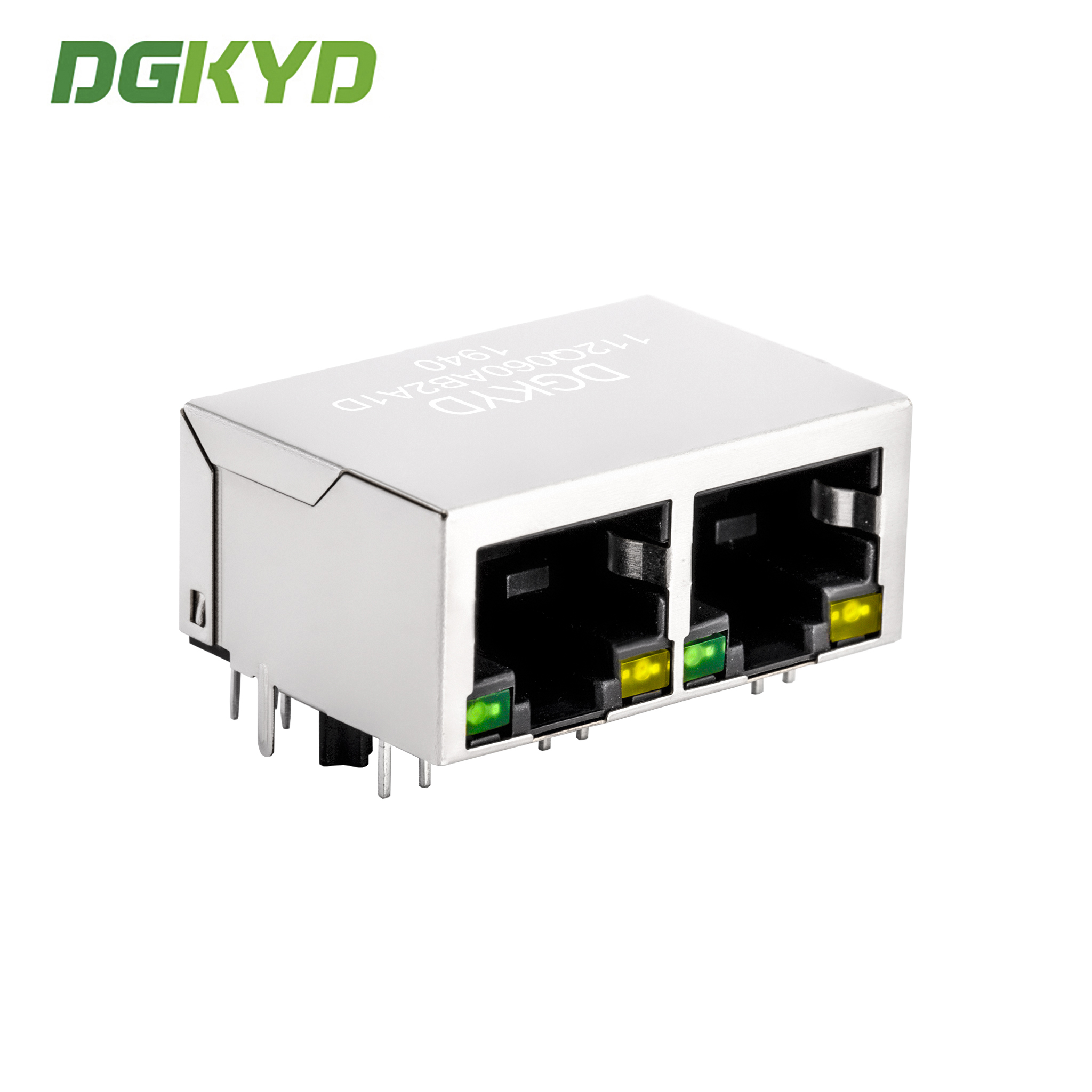

Vooraanzicht

Schuin aanzicht

Montageaanzicht

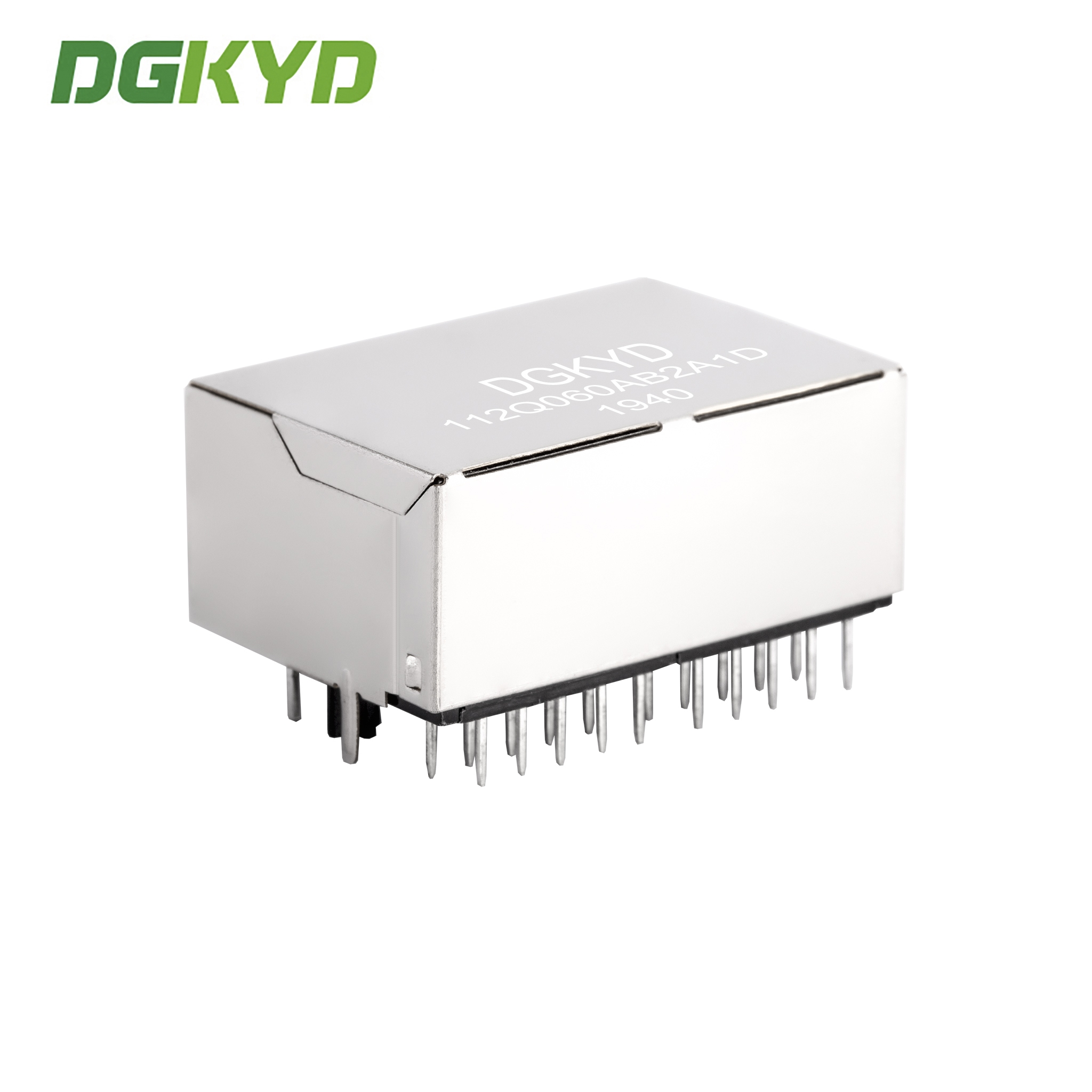

PCB-interface

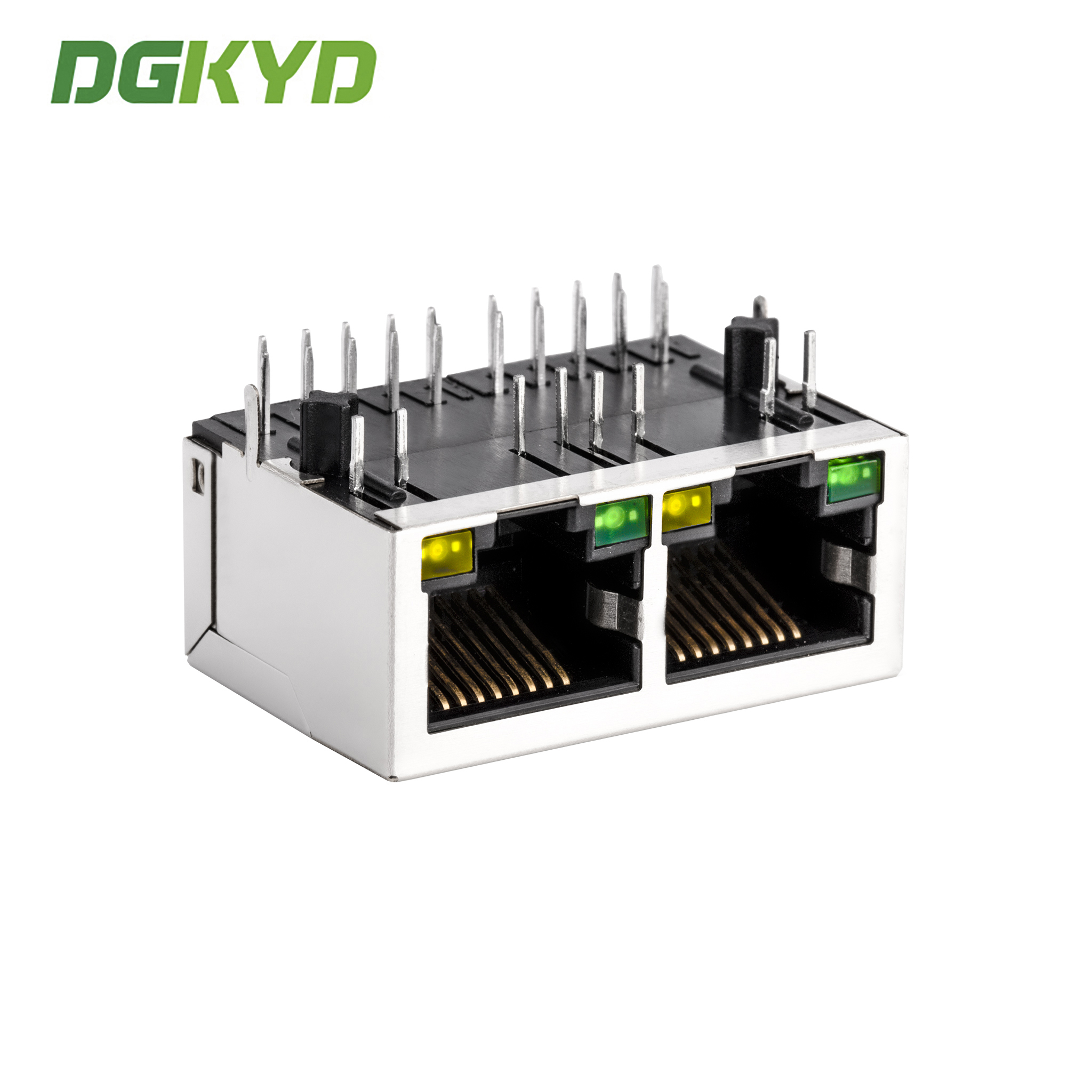

LED-indicator

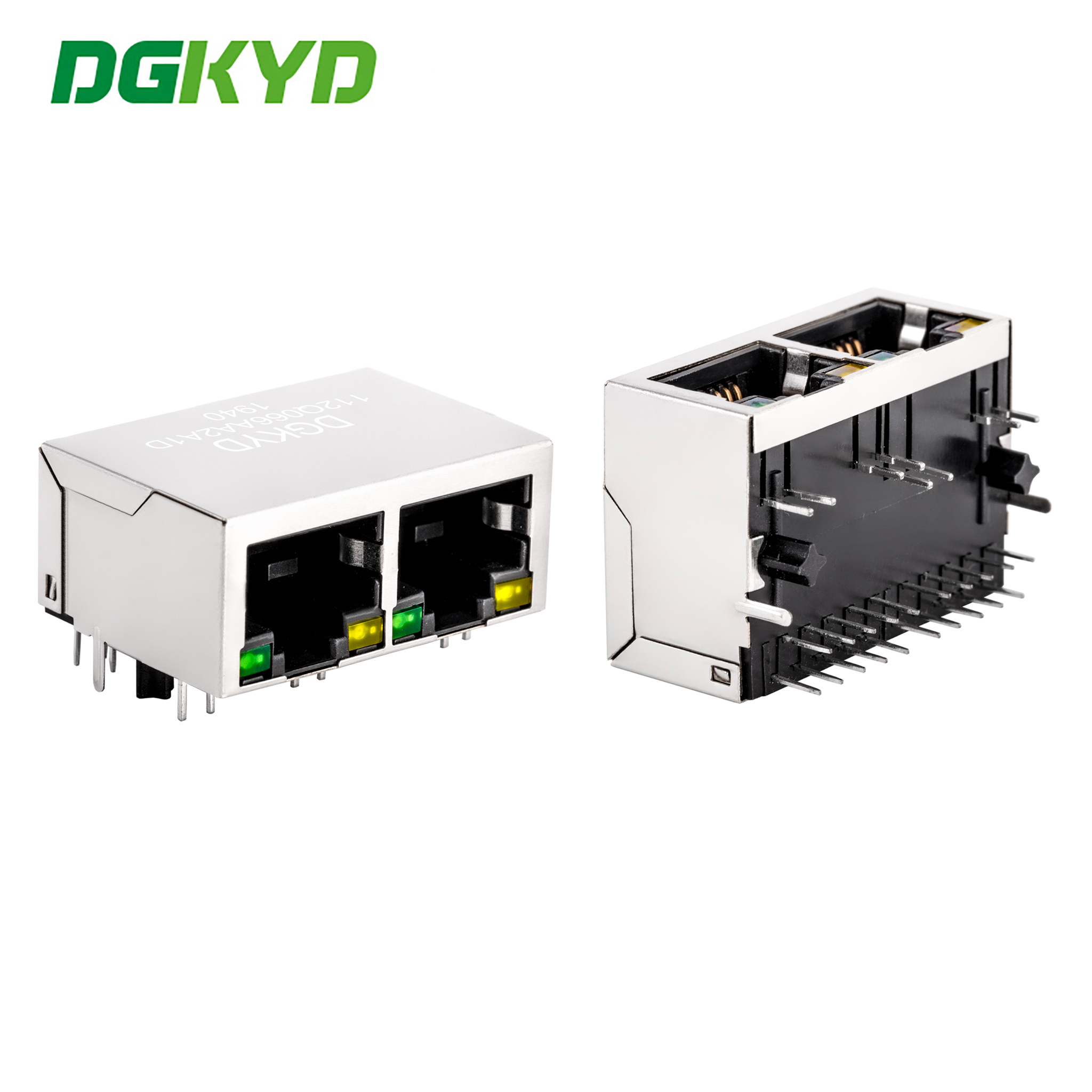

Eindmontage

Technische specificaties

Interfacetype: RJ45-connector voor 10/100/1000BASE-T Ethernet
Type: RJ45 met ingebouwde magnetica
Werkfrequentie: Hoge frequentie met filtering en anti-interferentie-eigenschappen
Bedrijfstemperatuur: -40°C tot 85°C
Opslagtemperatuur: -40°C tot 85°C
Loodvrij solderen: Golfsolderen hoogte tot 265°C

Productiemogelijkheden

RJ45 volledige serie geïntegreerde circuitaccessoires, directe levering door fabrikant. Onze producten voldoen aan de industrienormen voor elektrische eigenschappen, mechanische afmetingen en naleving van milieuvoorschriften.

Bedrijfsmodus: Fabrikant
Levertijd: Ongeveer twee weken voor standaardbestellingen
Maatwerkopties:
- LED-indicatorlampje (groen, geel, rood, oranje, blauw, tweekleurige LED)
- Afscherming met EMI-vingers of zonder
- Spoelverhouding van de magnetische kern
- Diversificatieopties voor magnetische circuits
- Contact goudplating (FU, 3U, 6U, 15u, 30U, 50U)
- Plastic behuizingsmateriaal (PBT, PA46, PA9T, LCP)

Uw tevredenheid is ons primaire servicedoel!

Veelgestelde vragen

Bent u een handelsonderneming of fabrikant?

Wij zijn een fabrikant. Welkom om onze fabriek te bezoeken.

Hoe zit het met uw levertijd?

Voor producten op voorraad, levering binnen 5-7 werkdagen na betaling. Voor aangepaste en niet-op-voorraad producten wordt de levertijd bevestigd op basis van de bestelhoeveelheid.

Kunt u monsters leveren? Zijn ze gratis?

Ja. We leveren doorgaans 2-3 monsters van standaardproducten gratis voor testdoeleinden.

Kan ik mijn eigen logo erop zetten?

Ja. Als fabrikant met 11 jaar OEM-ervaring zijn we volledig in staat om producten naar uw specificaties aan te passen.
