Gigabit RJ45 Connector with Integrated Transformer and Ethernet Filter RJ45 Jack

Contact nu

Gigabit RJ45-connector met geïntegreerde transformator en Ethernet-filter RJ45- aansluiting

Min. bestelaantal :	Onderhandeling	Prijs :	Please contact us to get the latest price.
Verpakking Details :	Lade in doos	Levertijd :	10 dagen
Betalingscondities :	T/T, D/P, D/A, L/C, Western Union,	Levering vermogen :	100.000 stuks/dag

Plaats van herkomst:	Dongguan van China	Merknaam:	DGKYD
Certificering:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Modelnummer:	DGKYD111Q450AE6A1D
Document:	DGKYD111Q450AE6A1D.pdf

Gedetailleerde informatie
Producttype:	RJ45	Inkapsingsmethode:	Enkel in-line pakket
PCB Mount Style:	DIP	Vorm:	Rechthoek
Schild:	Messing	Plastic huisvestingsmateriaal:	Zwarte PBT
Aantal pinnen:	10	Aantal kernen:	8
Afmeting (mm):	1621,113,45	Gouden plating op contactpennen:	6U
Bedrijfstemperatuur:	- 40 ℃ ~ 85 ℃	Opslagtemperatuur:	- 40 ℃ ~ 85 ℃
Markeren:	Gigabitrj45 Schakelaar , Geïntegreerde transformator RJ45 Jack , Ethernet-filter RJ45-connector

Productomschrijving

Productoverzicht

RJ45 Ethernet-poortconnector met geïntegreerde Gigabit-transformator en Ethernet-filter. Onderdeelnummer: DGKYD111Q450AE6A1D.

Deze modulaire jackconnector beschikt over een ingebouwde magnetische module, geïntegreerde LED-indicatoren en een afgeschermde metalen behuizing, ontworpen voor betrouwbare snelle netwerkconnectiviteit op printplaten.

Technische parameters

Onderdeelnummer	DGKYD111Q450AE6A1D	Merk	DGKYD / OEM / ODM
Producttype	Connector-Modulair	Connectorstijl	Jack
Jacktype	RJ45	Connectortype	Modulaire Jack
Sluitingstijl	Standaard	Sluiting	TAB-DOWN
Filter	Met filter	LED-optie	Met LED
LED-kleur	Groen / Groen-Oranje	Paneelstops	Met paneelstops
Afgeschermd	Met metalen afscherming	Van toepassing op	Printplaat
Poortconfiguratie	Enkele poort	Aantal posities	10
Jackconfiguratie	1X1	Terminals per poort	8
Afschermingsmateriaal	Koperlegering voorbehandeld met nikkel	PCB-montageoriëntatie	Zij-ingang (haakse hoek)
Plating contact-koppelingsgebied	Goud 6u	Basismateriaal contact	Fosforbrons
Soldeertail contact plating materiaal	Tin-lood over nikkel	PCB-montagestijl	Through Hole
Afsluitmethode naar PC-kaart	Through Hole-Press-Fit	Board Lock	Met / Zonder Board Lock
Behuizingsmateriaal	PBT Polyester	Behuizingskleur	Zwart
Behuizingsmateriaal temperatuur	Standaard	UL-ontvlambaarheidsclassificatie	UL 94V-0

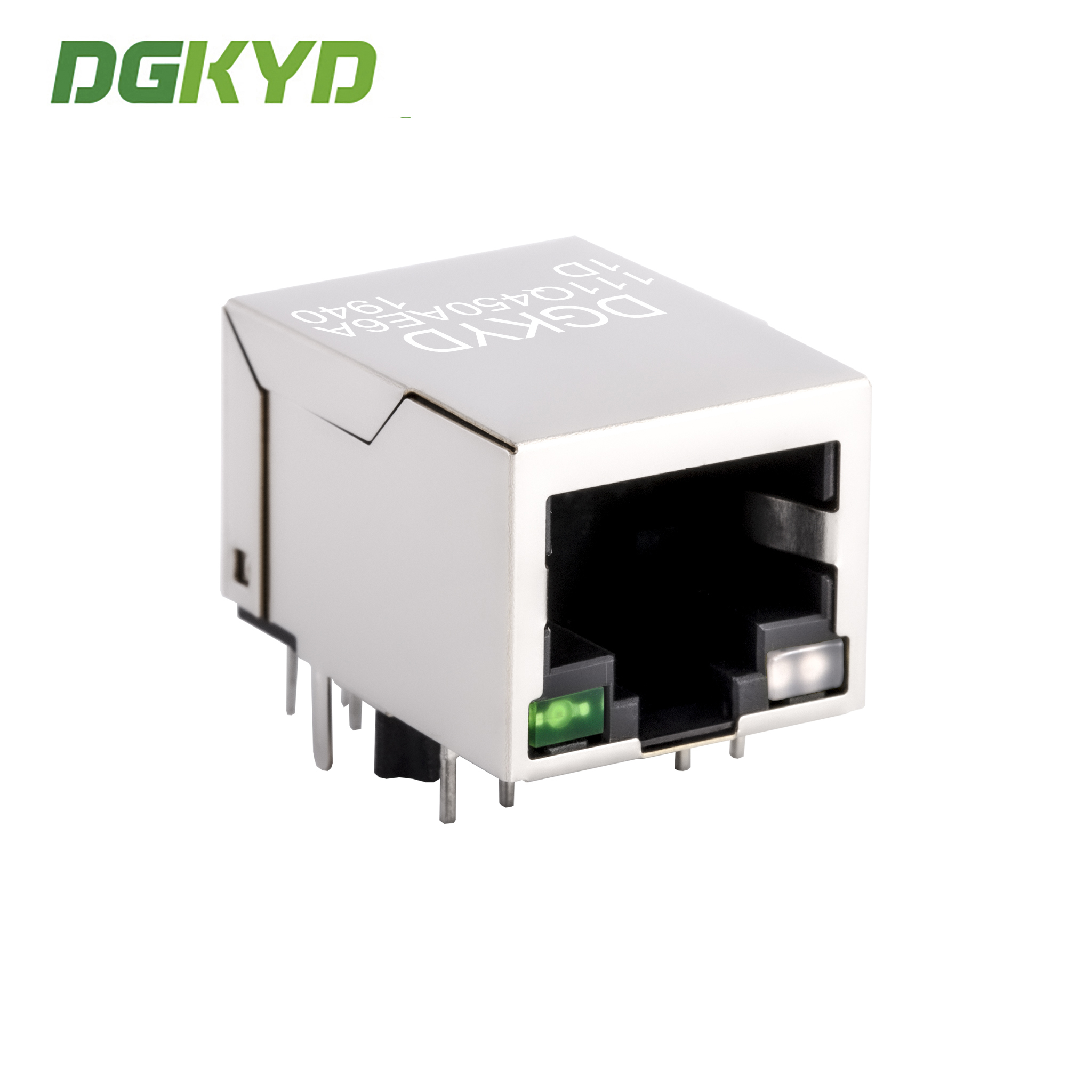

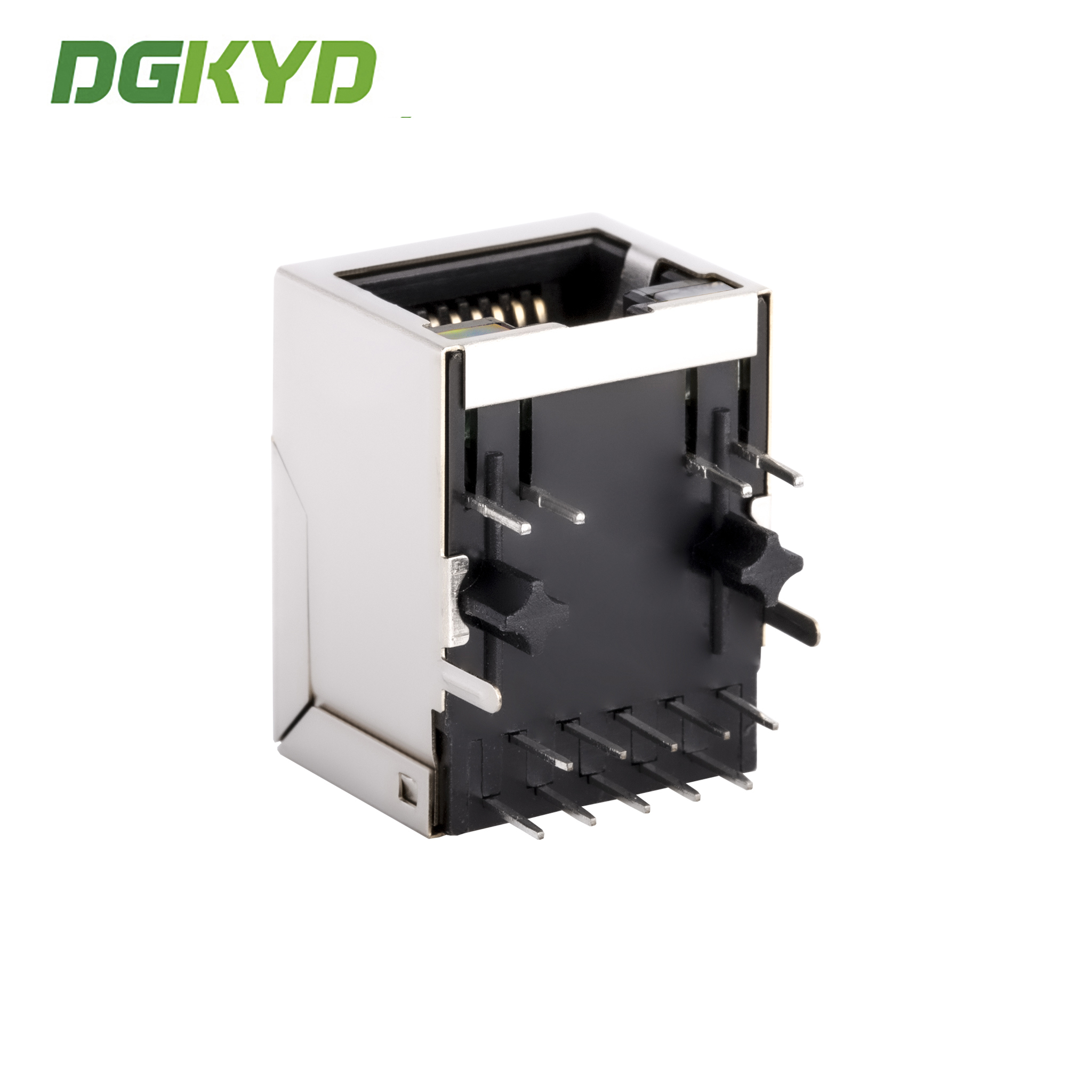

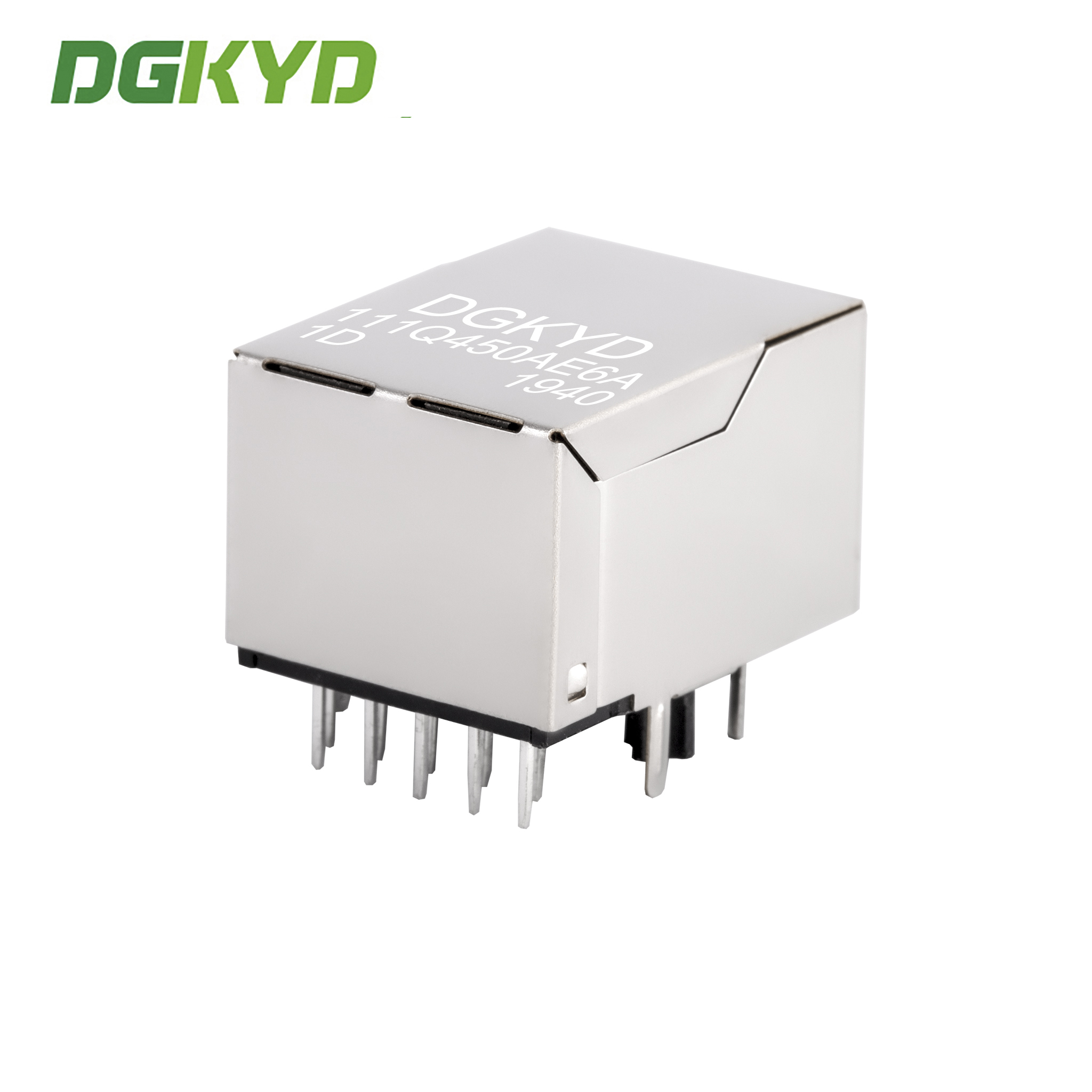

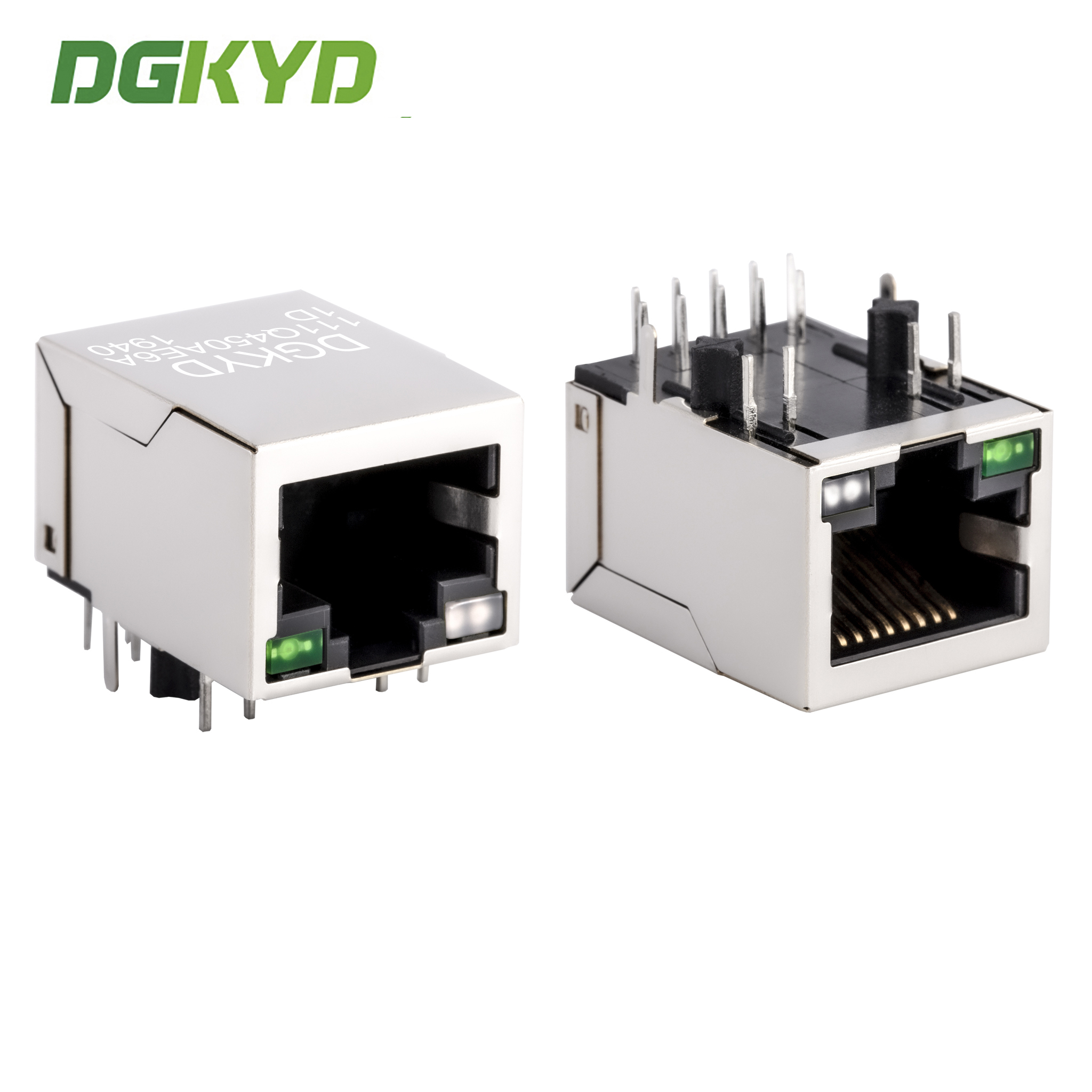

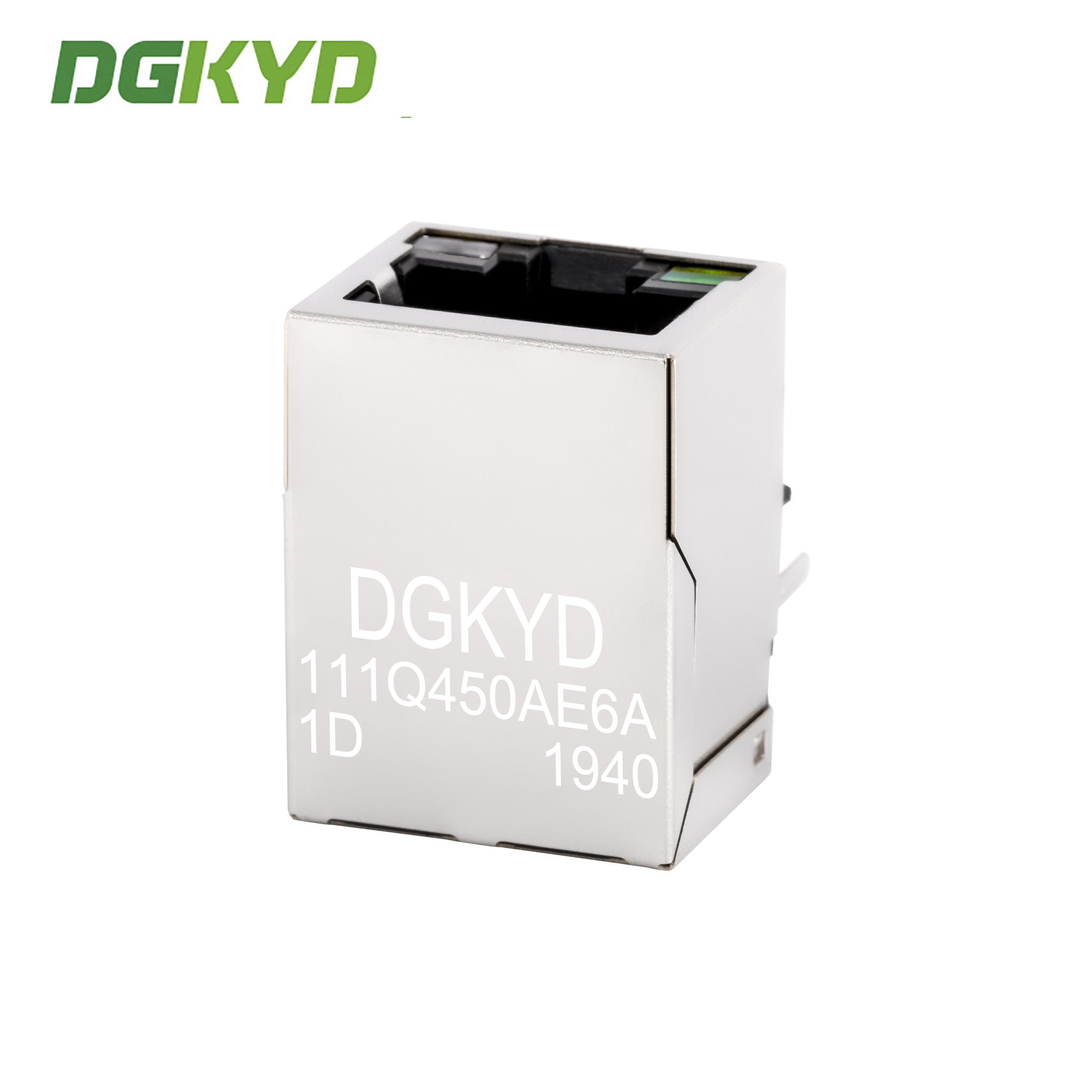

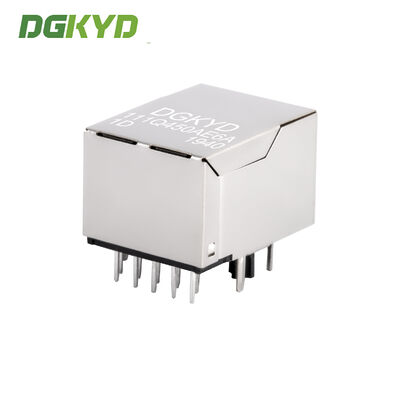

Productafbeeldingen

Technische specificaties

Interfacetype: RJ45-connector voor 10/100/1000BASE-T Ethernet
Type: RJ45 met ingebouwde magnetica
Werkfrequentie: Hoge frequentie met filtering en anti-interferentie-eigenschappen
Werktemperatuur: -40°C tot 85°C
Opslagtemperatuur: -40°C tot 85°C
Loodvrij solderen: Golfsolderen hoogte tot 265°C

Productiemogelijkheden

RJ45 volledige serie geïntegreerde circuitaccessoires, directe levering door fabrikant.

Bedrijfsmodus: Fabrikant
Levertijd: Ongeveer twee weken voor standaardbestellingen
Maatwerkopties:
- LED-indicatorlampje (groen, geel, rood, oranje, blauw, tweekleurige LED)
- Afscherming met EMI-vingers of zonder
- Spoelverhouding van magnetische kern
- Diversificatieopties voor magnetische circuits
- Contact goudplating (FU, 3U, 6U, 15U, 30U, 50U)
- Plastic behuizingsmateriaal (PBT, PA46, PA9T, LCP)

Onze producten voldoen aan de industrienormen voor elektrische eigenschappen, mechanische afmetingen en naleving van milieuvoorschriften. Uw tevredenheid is ons primaire servicereden.

Veelgestelde vragen

V: Bent u een handelsonderneming of fabrikant?

A: Wij zijn een fabrikant. Welkom om onze fabriek te bezoeken.

V: Hoe zit het met uw levertijd?

A: Voor producten op voorraad, levering binnen 5-7 werkdagen na betaling. Voor aangepaste en niet-op-voorraad producten wordt de levertijd bevestigd op basis van de bestelhoeveelheid.

V: Kunt u monsters leveren? Zijn ze gratis?

A: Ja. We leveren doorgaans 2-3 monsters van standaardproducten gratis voor testdoeleinden.

V: Kan ik mijn eigen logo erop zetten?

A: Ja. Als fabrikant met 11 jaar OEM-ervaring zijn we volledig in staat om producten aan te passen aan uw specificaties.
