Single Port 100M Integrated Transformer 12Pin RJ45 Shielded Connector Ethernet Filter Modular Jack

Contact nu

Enkele Poort 100M Geïntegreerde Transformator 12Pin RJ45 Afgeschermde Connector Ethernet Filter Modulaire Jack

Min. bestelaantal :	Onderhandeling	Prijs :	Please contact us to get the latest price.
Verpakking Details :	1200Tray in Karton	Levertijd :	10 dagen
Betalingscondities :	T/T, D/P, D/A, L/C, Western Union,	Levering vermogen :	100.000 stuks/dag

Plaats van herkomst:	Dongguan van China	Merknaam:	DGKYD
Certificering:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Modelnummer:	DGKYD811B255FF5A2D057
Document:	DGKYD811B255FF5A2D057.pdf

Gedetailleerde informatie
Producttype:	RJ45	Inkapsingsmethode:	Enkel in-line pakket
PCB Mount Style:	DIP	Vorm:	Rechthoek
Schild:	Ja	Plastic huisvestingsmateriaal:	Zwart PA66
Aantal pinnen:	12	Aantal kernen:	8
Afmeting (mm):	17,78 24,13 11,3	Gouden plating op contactpennen:	6U
Bedrijfstemperatuur:	- 40 ℃ ~ 85 ℃	Opslagtemperatuur:	- 40 ℃ ~ 85 ℃
Markeren:	Enkele poort RJ45 afgeschermde connector , 100M geïntegreerde transformator RJ45 modulaire aansluiting , 12-pins RJ45 afgeschermde connector

Productomschrijving

Productoverzicht

Eénpoort 100M geïntegreerde transformator Ethernet-filter met 12-pins RJ45-netwerkinterfaceDGKYD811B255FF5A2D057.

Deze modulaire aansluiting integreert magneten en filtering in een compact, rechthoekig PCB-montagepakket, ontworpen voor betrouwbare 10/100BASE-T Ethernet-connectiviteit.

Productdocumentatie: DGKYD811B255FF5A2D057.pdf

Technische parameters

Deelnummer	DGKYD811B255FF5A2D057	Merken	DGKYD / OEM / ODM
Productsoort	Verbindingsmodule	Stylus van de connector	- Jack.
Jacktype	RJ45	Type aansluiting	Modulaire jack
Sluitstyl	Standaard	Sluiting	TAB-UP
Filter	Met filter	LED-optie	met LED
LED-kleur	Groen / Oranje-geel	Panelstoppen	Met paneelstoppen
Beschermd	Met metaalschild	Van toepassing op:	Printplaat
Portconfiguratie	Eenvoudige haven	Aantal posities	12
Jack Configuratie	1X1	Terminals per haven	8
Schildmateriaal	Koperen legering, vooraf bekleed met nikkel	PCB-montageoriëntatie	Zijdelingse toegang (rechte hoek)
Platering van het contactparingsgebied	Goud 6u	Contactbasismateriaal	Fosforbrons
Materiaal voor contactplatering van soldeerstaart	Blijst over nikkel	PCB montage-stijl	Door het gat
Beëindigingsmethode op PC-bord	Door middel van gat-pers-fit	Boordslot	Met / zonder bord slot
Huismateriaal	PA66 Polyester	Kleur van het huis	Zwart
Temperatuur van het behuizingsmateriaal	Standaard	UL ontvlambaarheidsklasse	UL 94V-0

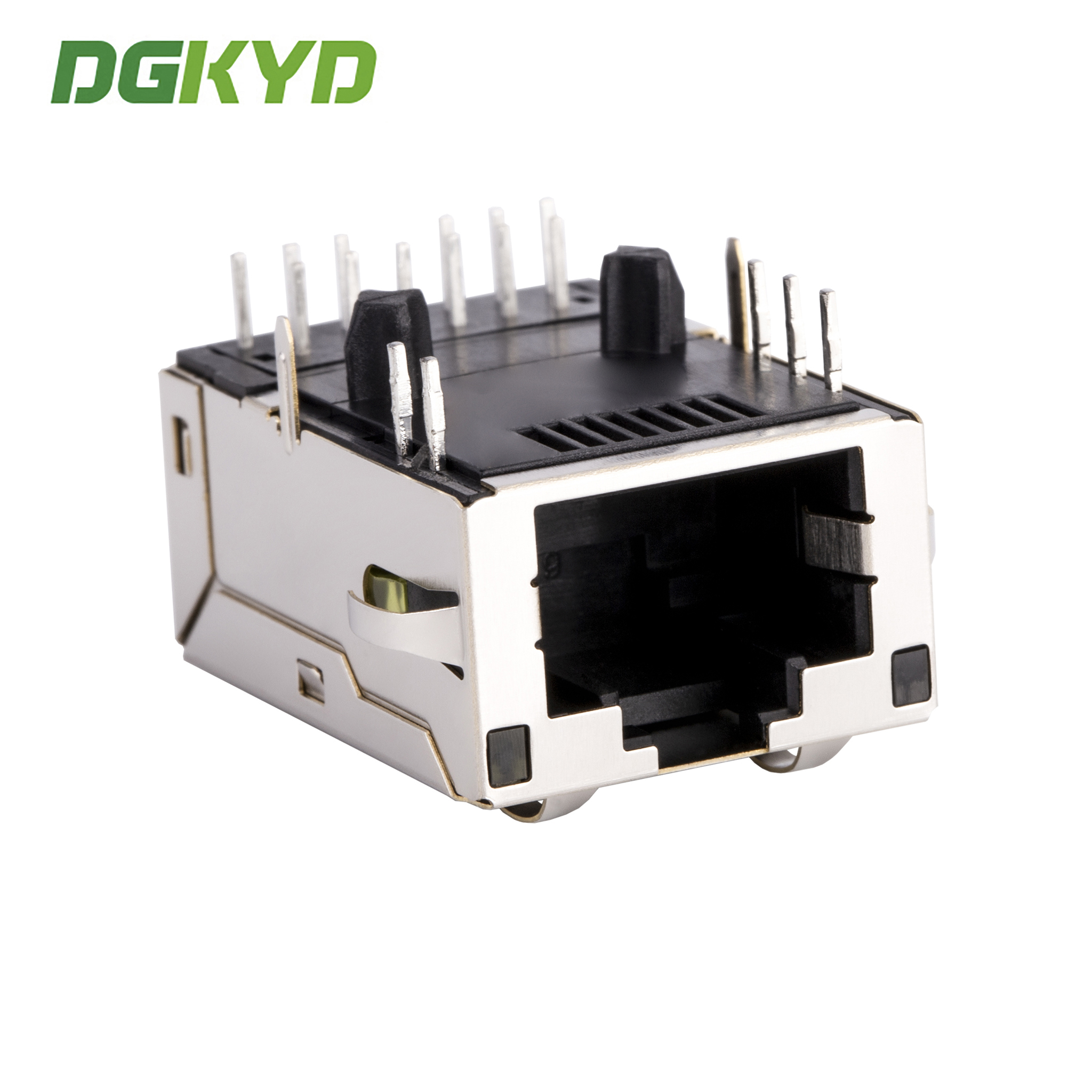

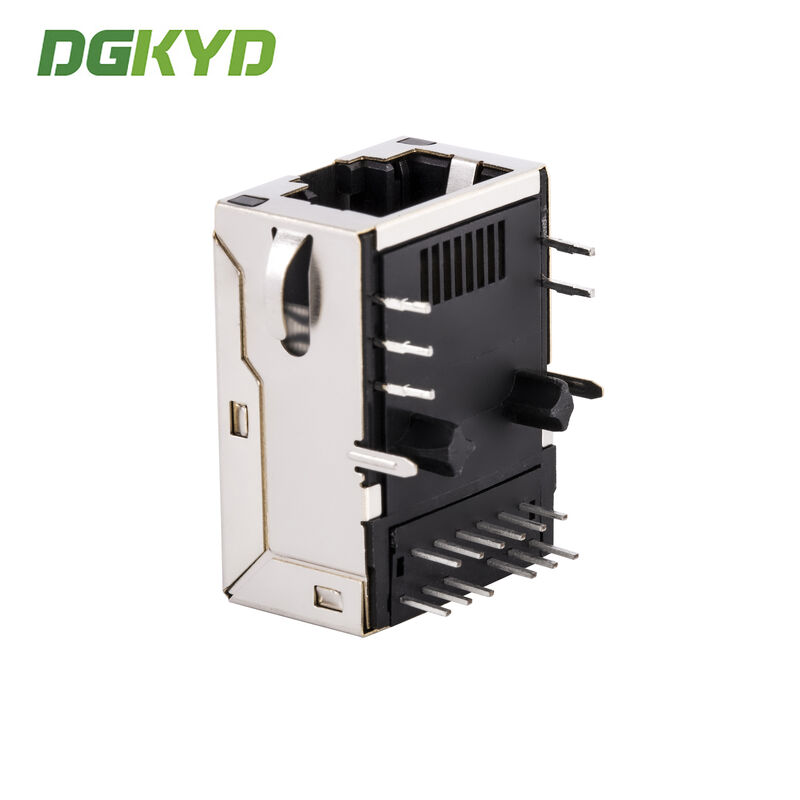

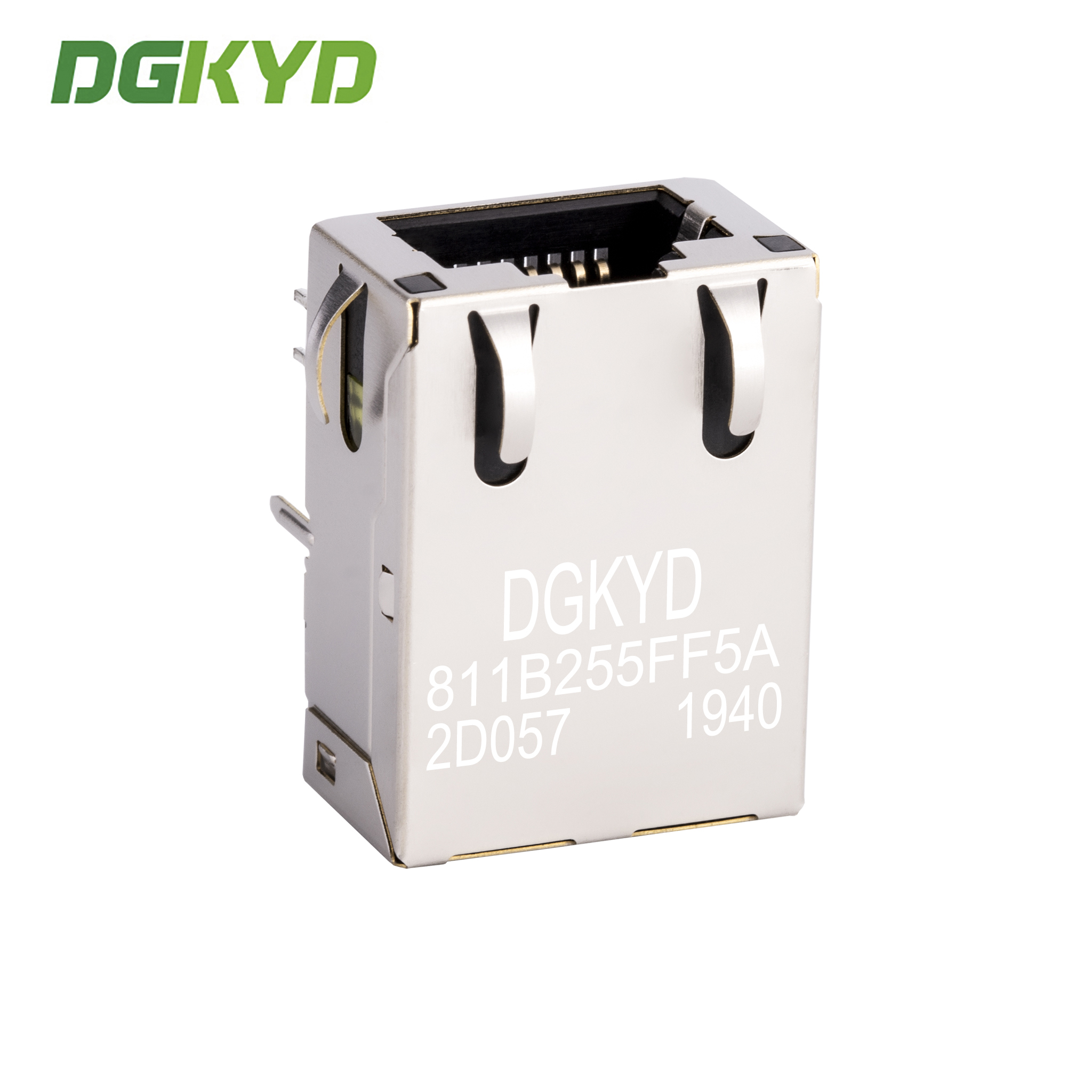

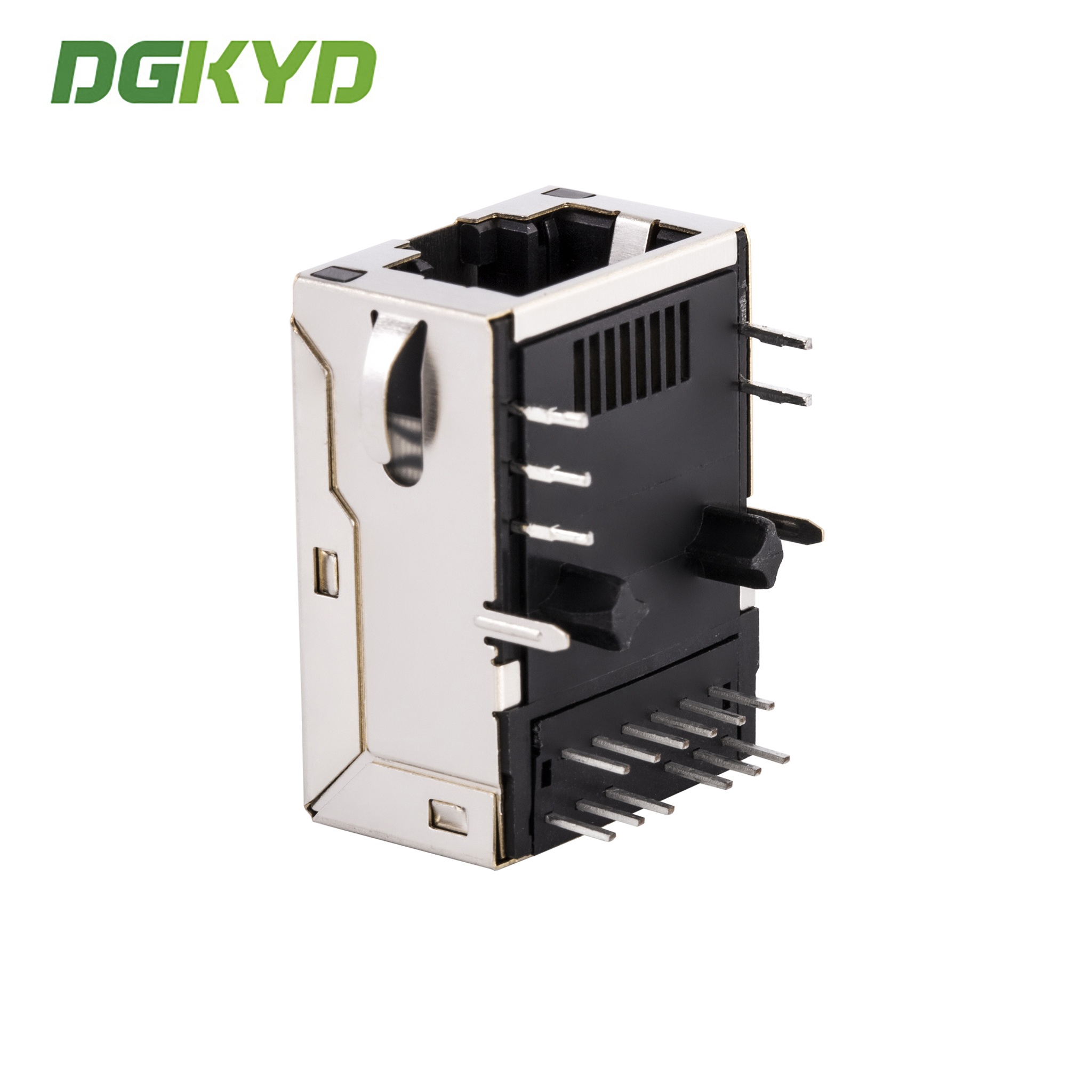

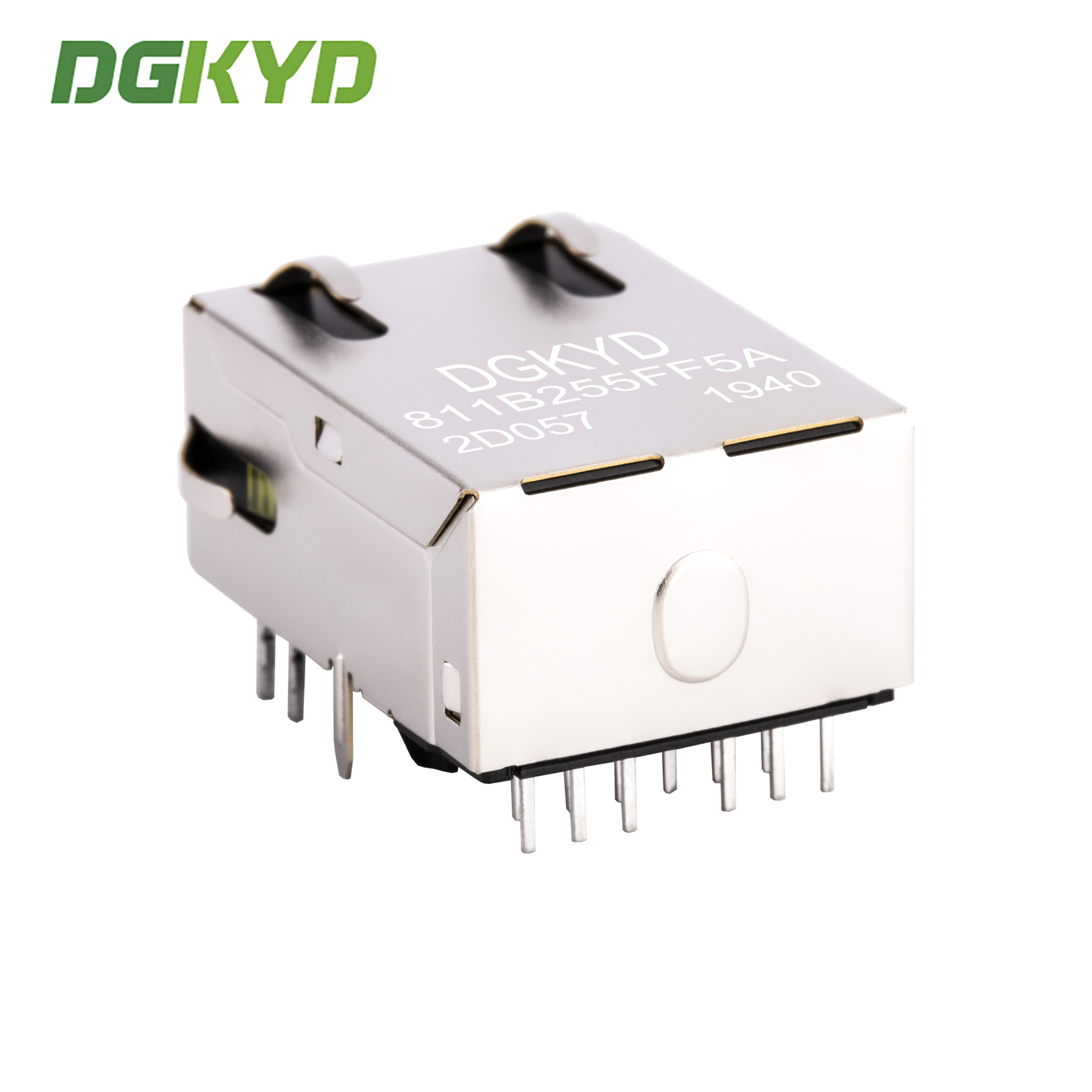

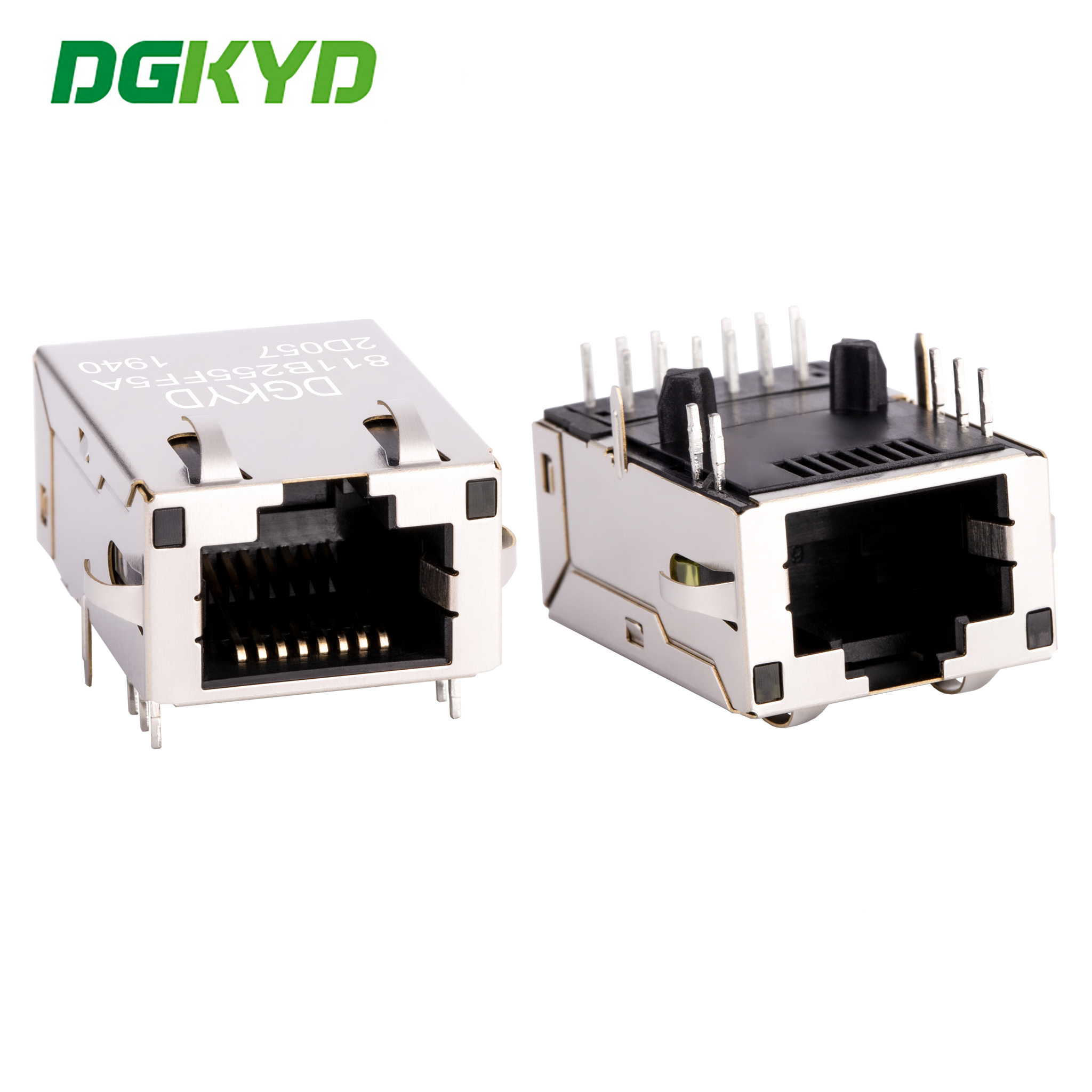

Foto's van producten

Technische specificaties

Interface type:RJ45-connector voor 10/100/1000BASE-T Ethernet
Type:RJ45 met ingebouwde magneten
Werkfrequentie:Hoge frequentie met filter- en interferentiebeperkende eigenschappen
Werktemperatuur:-40°C tot 85°C
Opbergtemperatuur:-40°C tot 85°C
loodvrij solderen:Hoogte van het solderen met golven tot 265°C

Vervaardigingscapaciteit

RJ45 full series of integrated circuit accessories, fabrikant directe levering.

Business modus:Vervaardiging
Levertijd:Ongeveer twee weken voor standaardorders
Aanpassingsopties:
- LED-indicatorlicht (groen, geel, rood, oranje, blauw, tweekleurige LED)
- Schild met of zonder EMI-vingers
- Koelverhouding van de magnetische kern
- Opties voor diversificatie van magnetische circuits
- Contactgoudplatering (FU, 3U, 6U, 15u, 30U, 50U)
- Plastic behuizingsmateriaal (PBT, PA46, PA9T, LCP)

Onze producten voldoen aan de industriestandaarden voor elektrische eigenschappen, mechanische afmetingen en milieuvriendelijkheid.

Vaak gestelde vragen

V: Bent u een handelsonderneming of een fabrikant?

A: Wij zijn een fabrikant. Welkom om onze fabriek te bezoeken.

V: Hoe zit het met uw doorlooptijd?

A: Voor producten op voorraad, levering binnen 5 ̊7 werkdagen na betaling. Voor op maat gemaakte en niet op voorraad zijnde producten, wordt de levertijd bevestigd op basis van de bestelhoeveelheid.

K: Kun je monsters leveren? Zijn ze gratis?

A: Ja, we leveren meestal 2 ⁄ 3 monsters van standaardproducten gratis voor testdoeleinden.

V: Kan ik mijn eigen logo erop zetten?

A: Ja. Als fabrikant met 11 jaar OEM-ervaring zijn we volledig in staat om producten aan te passen aan uw specificaties.
