RJ45 network interface with LED light Gigabit Ethernet connector horizontal socket KRJ-329GGONL

RJ45-netwerkinterface met LED-licht Gigabit Ethernet-connector horizontale stopcontact KRJ-329GGONL

Contact nu

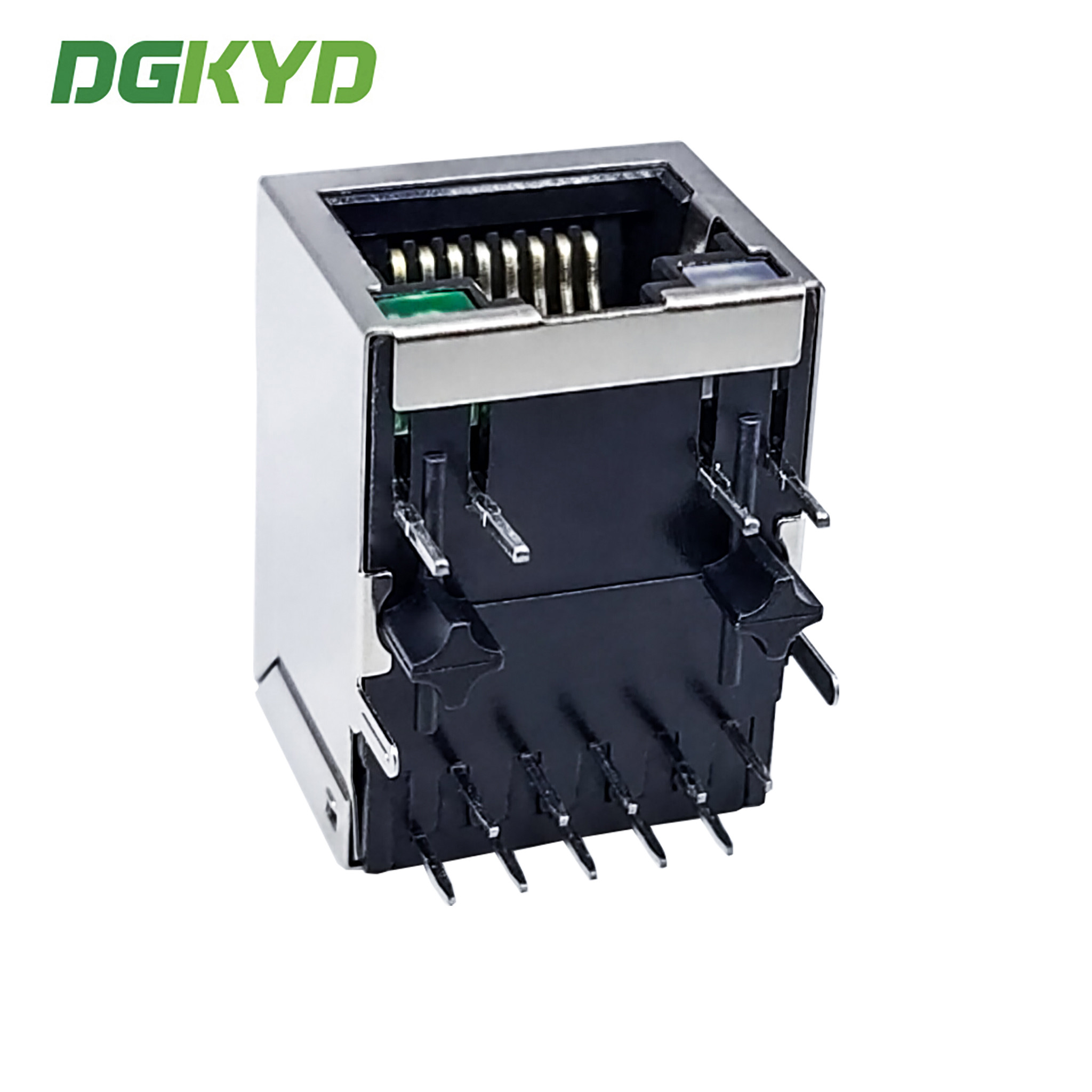

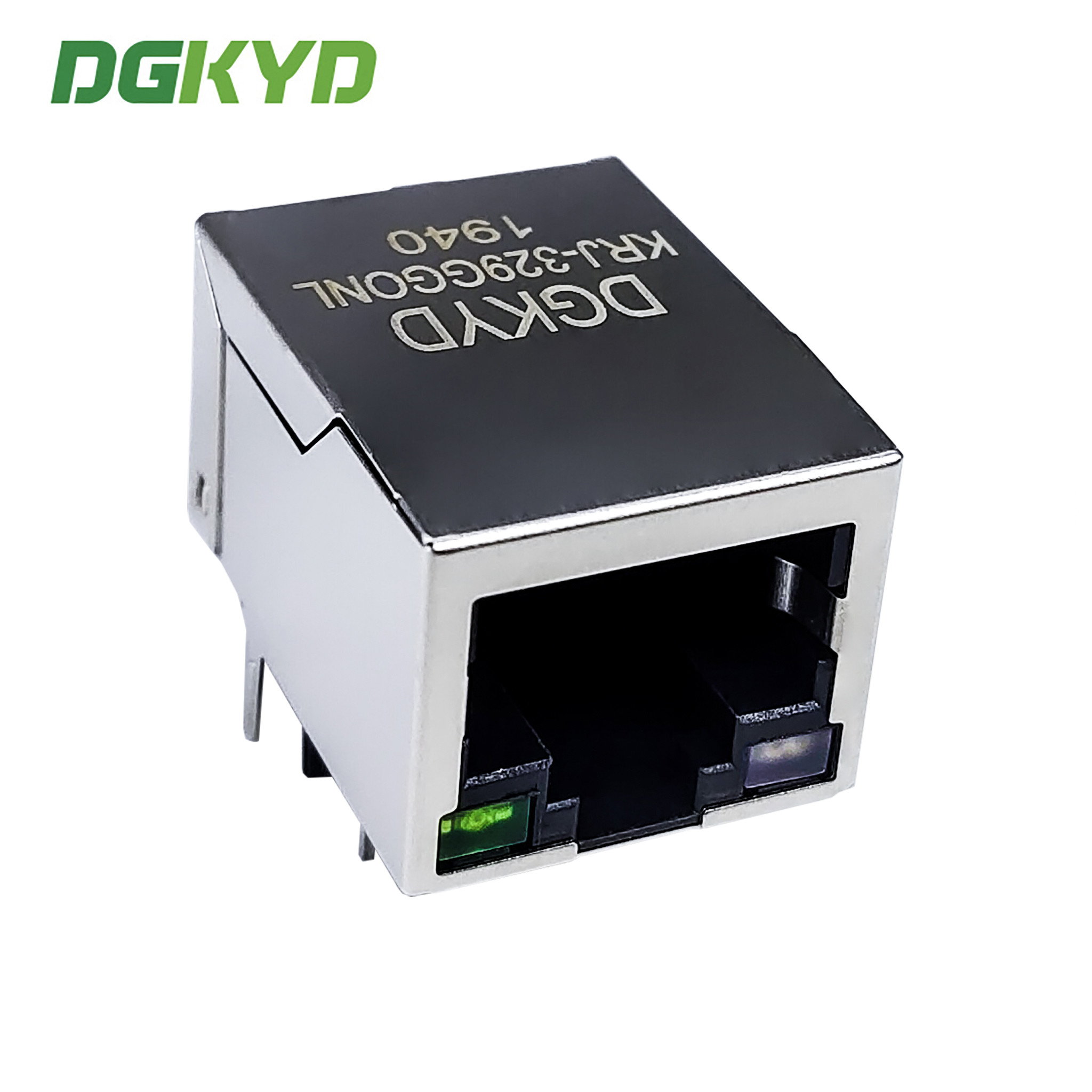

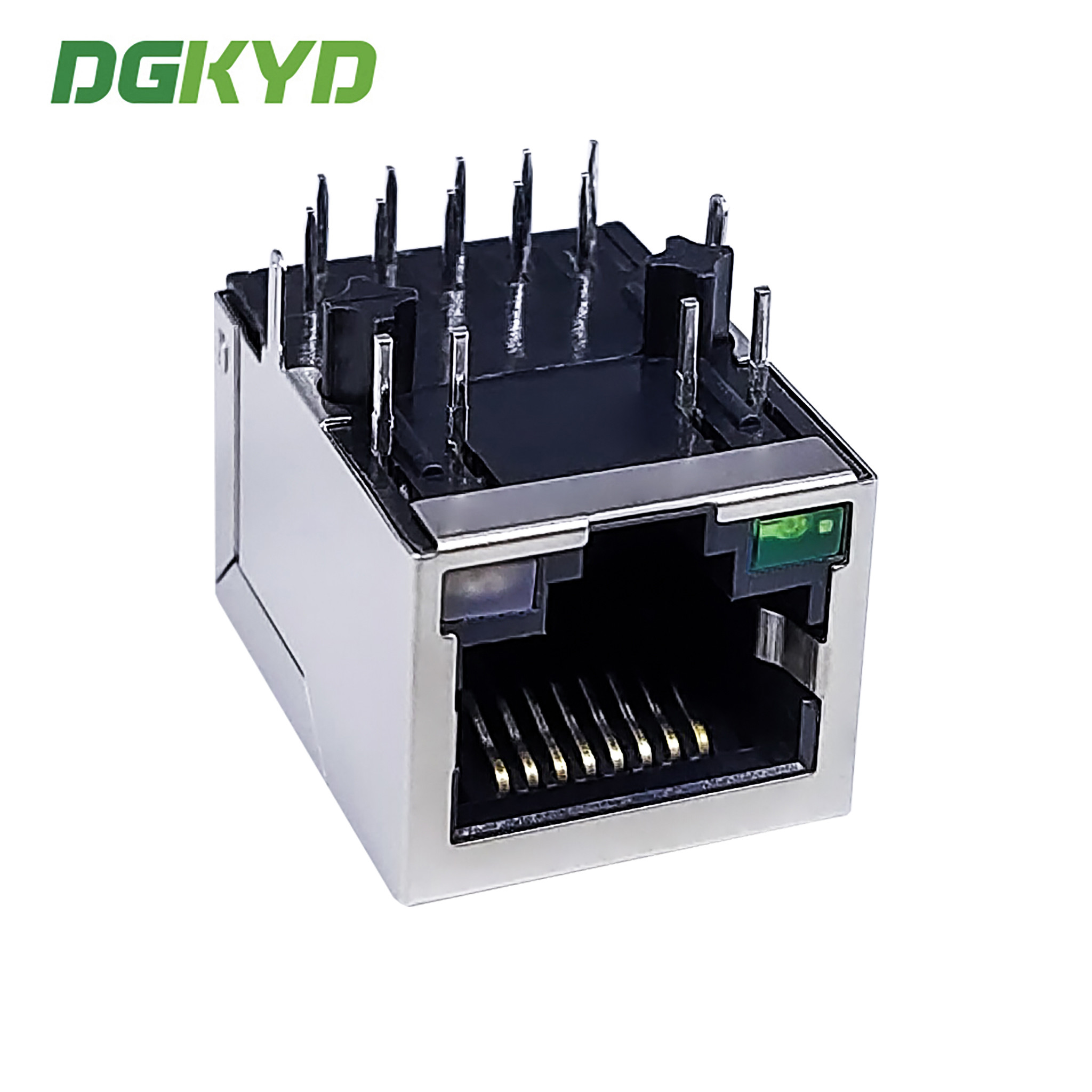

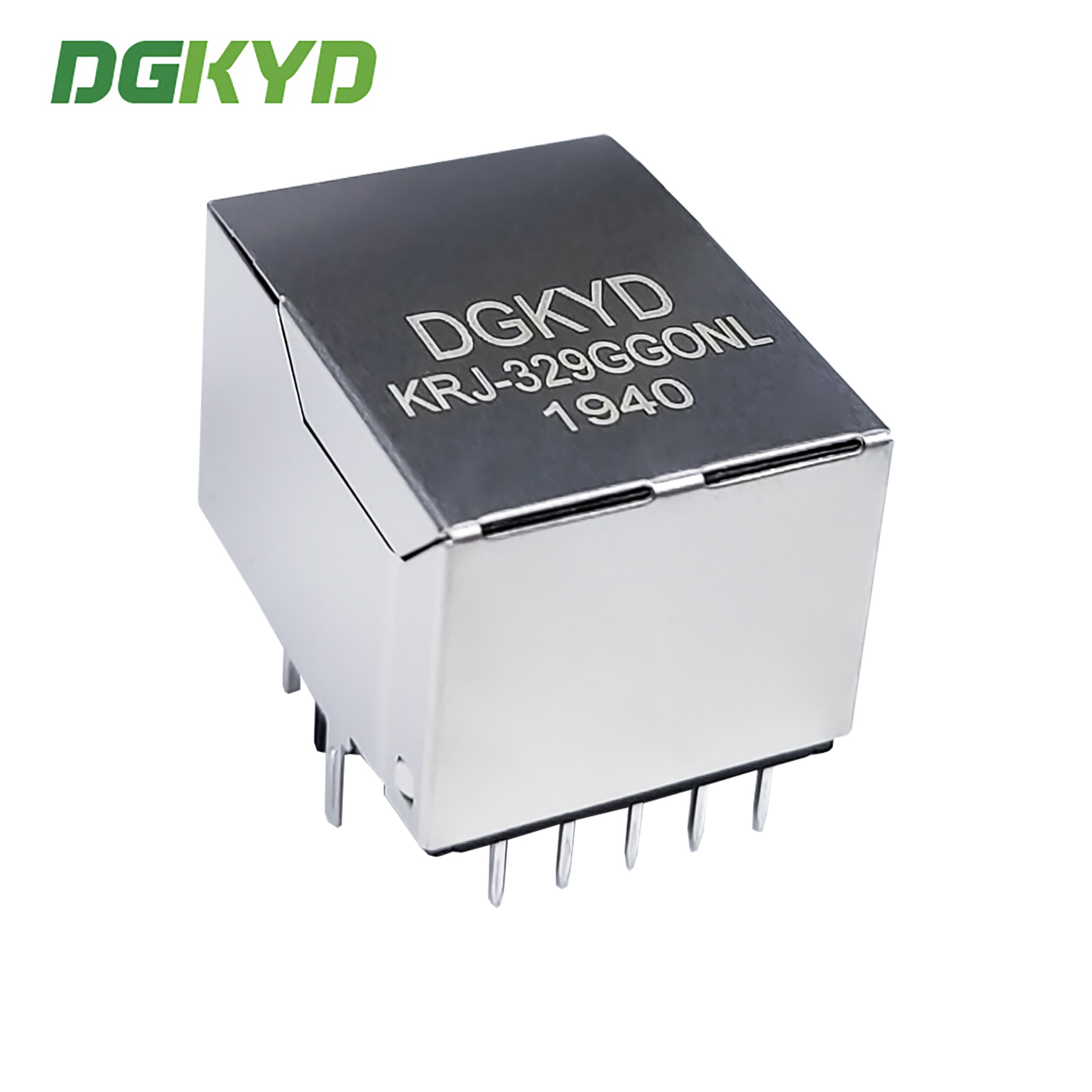

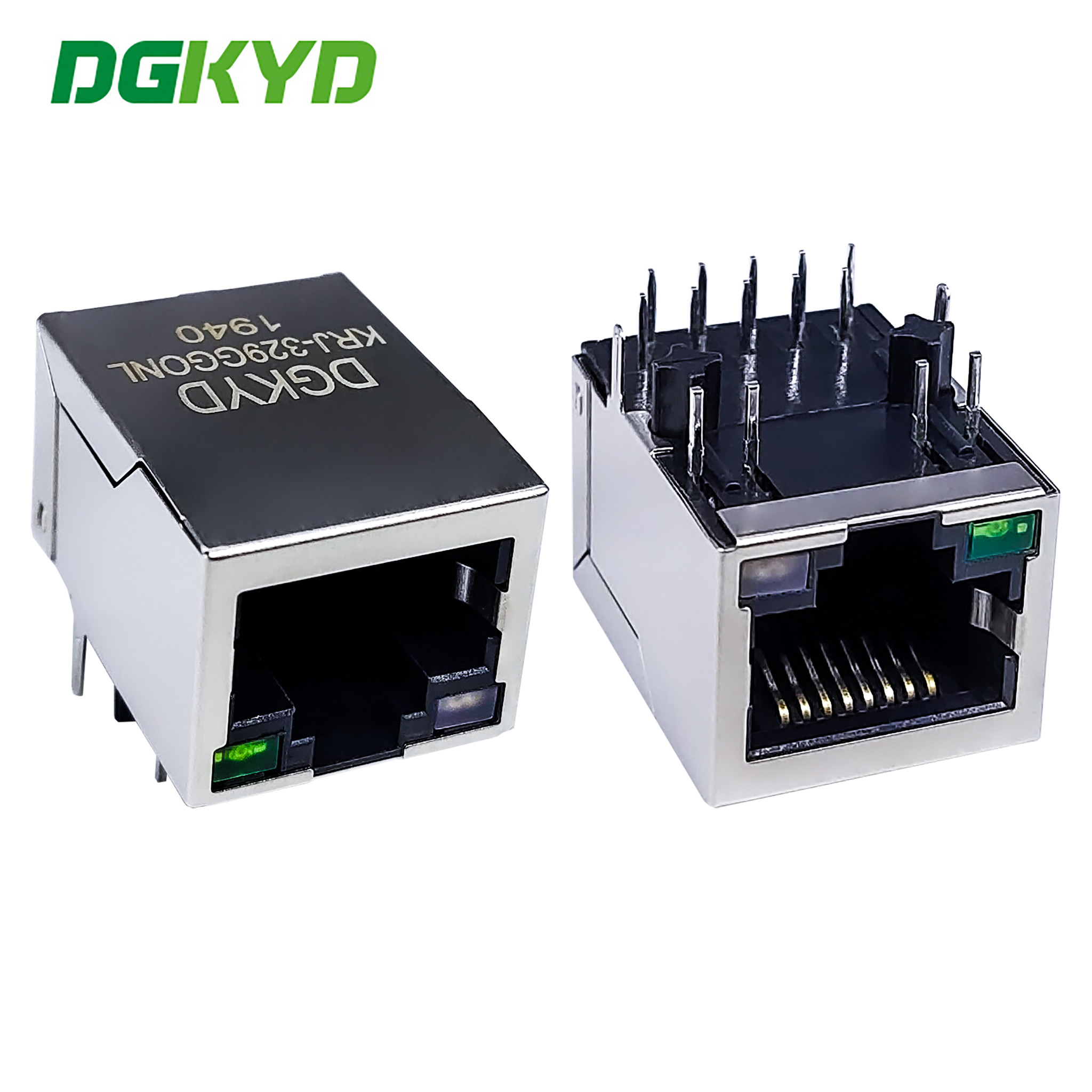

RJ45-netwerkinterface met LED-licht Gigabit Ethernet-connector horizontale stopcontact KRJ-329GGONL

Min. bestelaantal :	1 stuk	Prijs :	Please contact us to get the latest price.
Verpakking Details :	Dienblad in Karton	Levertijd :	10 dagen
Betalingscondities :	T/T, D/P, D/A, L/C, Western Union,	Levering vermogen :	100.000 stuks/dag

Plaats van herkomst:	DongGuan van China	Merknaam:	DGKYD
Certificering:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Modelnummer:	KRJ-329GGONL

Gedetailleerde informatie
Componenttype:	PCB -aansluiting	Magnetisch:	Ja
Prestatiecategorie:	5,5E	Productnaam:	Magnetische aansluiting, modulaire aansluiting 8/10, RJ45
PCB Mount Style:	DIP	Schild:	fosfor koper nikkelplating
Plastic huisvestingsmateriaal:	Zwarte PBT	Aantal pinnen:	10
Bedrijfstemperatuur:	- 40 ℃ ~ 85 ℃	Gouden plating op contactpennen:	6U
Inkapsingsmethode:	Enkel in-line pakket
Markeren:	Horizontale stopcontact Gigabit Ethernet-connector , LED-licht Gigabit Ethernet-connector , RJ45-netwerkinterface met LED-licht

Productomschrijving

RJ45 netwerkinterface met LED-lampje Gigabit Ethernet-connector horizontale socket KRJ-329GGONL

Product Specificatie Document

KRJ-329GGONL.pdf

Onderdeelnummer	KRJ-329GGONL	Merk	DGKYD/OEM/ODM
Producttype	Connector-Modulair	Connectorstijl	Jack
Jack Type	RJ45	Connectortype	Modulaire Jack
Sluitingstijl	Standaard	Sluiting	TAB-NAAR-BENEDEN
Filter	Met Filter	LED Optie	Met LED
LED Kleur	Groen-Groen/Oranje	Paneelstops	Met Paneelstops
Afgeschermd	Met metalen afscherming	Van toepassing op	Printplaat
Poortconfiguratie	1X1 Poorten	Aantal Posities	10
Jack Configuratie	1X1	Terminals per Poort	8
Afschermingsmateriaal	Koperlegering voorbehandeld met Nikkel	PCB Montage Oriëntatie	Zij-ingang (Rechthoekig)
Contact Koppelingsoppervlak Plating	Goud 6u	Contact Basismateriaal	Fosforbrons
Soldeertail Contact Plating Materiaal	Tin-Lood over Nikkel	PCB Montage Stijl	Through Hole
Afsluitmethode naar PC-kaart	Through Hole-Press-Fit	Board Lock	Met/Zonder Board Lock
Behuizingsmateriaal	PBT Polyester	Behuizing Kleur	Zwart
Behuizingsmateriaal Temperatuur	Standaard	UL Vlamvertragendheidsklasse	UL 94V-0

MATERIAAL:

BEHUIZING: PBT,UL94V-0,ZWART.

TERMINALS BEUGEL: PBT,UL94V-0,ZWART.

AFSCHERMING: C2680,T=0.20MM,NIKKEL PLATING OP ALLE GEBIEDEN.

TERMINAL: FOSFORBRONS C5210,T=0.35MM,

6U" GOUDEN PLATING OP CONTACTGEBIED.

MECHANISCH:

DUURZAAMHEID: 750 CYCLES MIN.

KOPPELKRACHT: 23N MAX.

BEDRIJFSTEMPERATUUR: -40°C~+85°C.

OPSLAGTEMPERATUUR: -40°C~+85°C.

ALLE KRITISCHE AFMETINGEN MET "*"

Elektrisch:

1.Draairatio:2~3:J1~J2=1CT:1CT(±2%).

4~7:J3~J6=1CT:1CT(±2%).

5~6:J4~J5=1CT:1CT(±2%).

8~9:J7~J8=1CT:1CT(±2%).

2.OCL:350uH Min.bij 100KHz 100mV 8mA DC.

3.Invoegverlies: -1.0 dB Max 1~100MHz.

4.Retoursverlies: -18dB Min 1~30MHz;

-14dB Min 30~60MHz.

-12dB Min 60~80MHz.

-10dB Min 80~100MHz.

5.Overspraak: -40dB Min 1~30MHz;

-35dB Min 30~60MHz;

-30dB Min 60~100MHz;

6.CMR: -30dB Min 1~100MHz;

7.Hi-Pot: 2250V DC 6S 1mA PRI TOT SEC

Power over Ethernet of PoE beschrijft een van de verschillende standaard of ad-hoc systemen die elektrische stroom doorvoeren samen met data op twisted pair Ethernet bekabeling. Dit maakt het mogelijk om met één kabel zowel een dataverbinding als elektrische stroom te leveren aan apparaten zoals draadloze toegangspunten, IP-camera's en VoIP-telefoons.

Er zijn verschillende gangbare technieken voor het verzenden van stroom via Ethernet-bekabeling. Twee daarvan zijn sinds 2003 gestandaardiseerd door IEEE 802.3. Deze standaarden staan bekend als Alternatief A en Alternatief B. Voor 10BASE-T en 100BASE-TX worden slechts twee van de vier signaalparen in typische Cat 5-kabel gebruikt. Alternatief B scheidt de data- en de stroomgeleiders, waardoor het oplossen van problemen gemakkelijker wordt. Het maakt ook volledig gebruik van alle vier de twisted pairs in een typische Cat 5-kabel. De positieve spanning loopt langs pinnen 4 en 5, en de negatieve langs pinnen 7 en 8.
