Productomschrijving

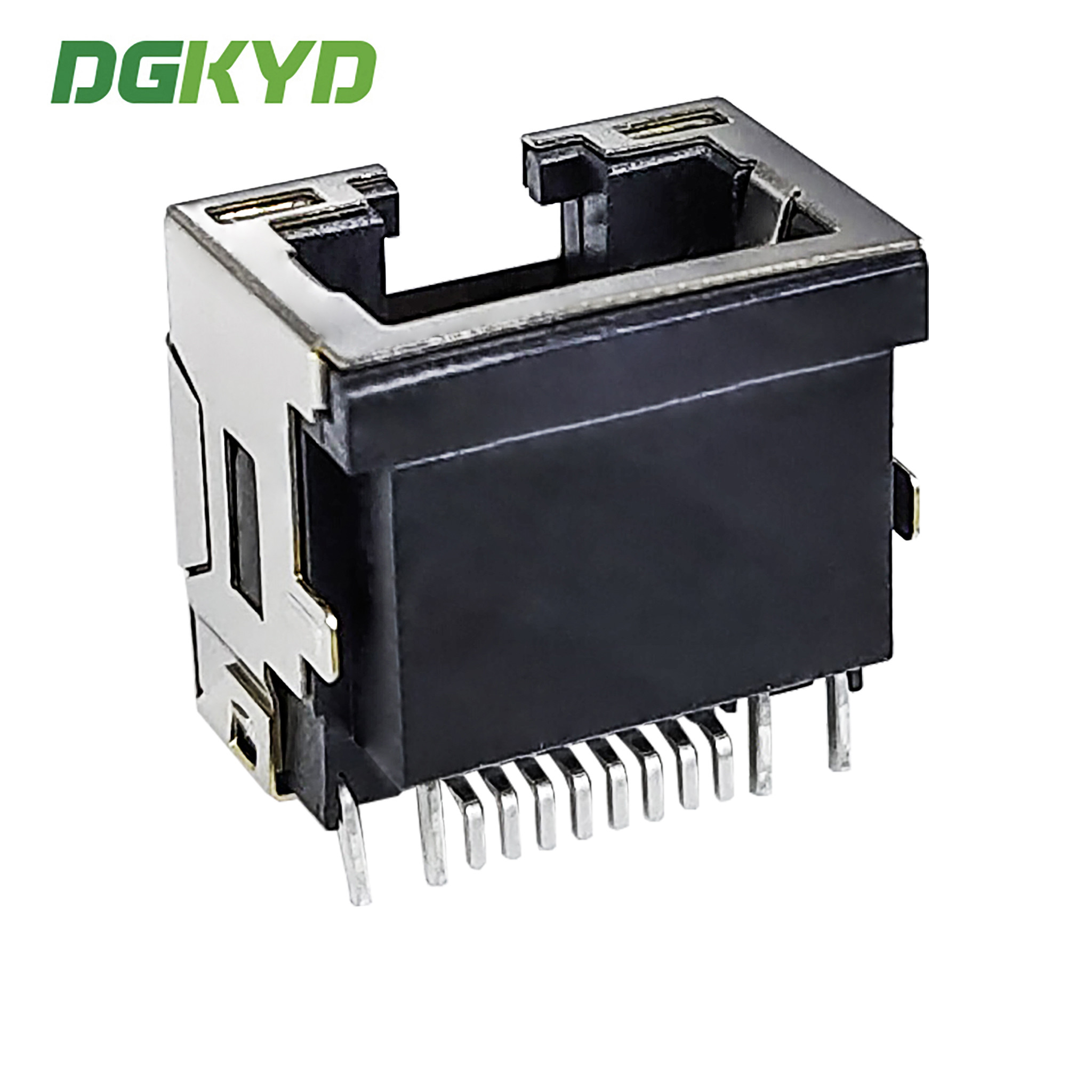

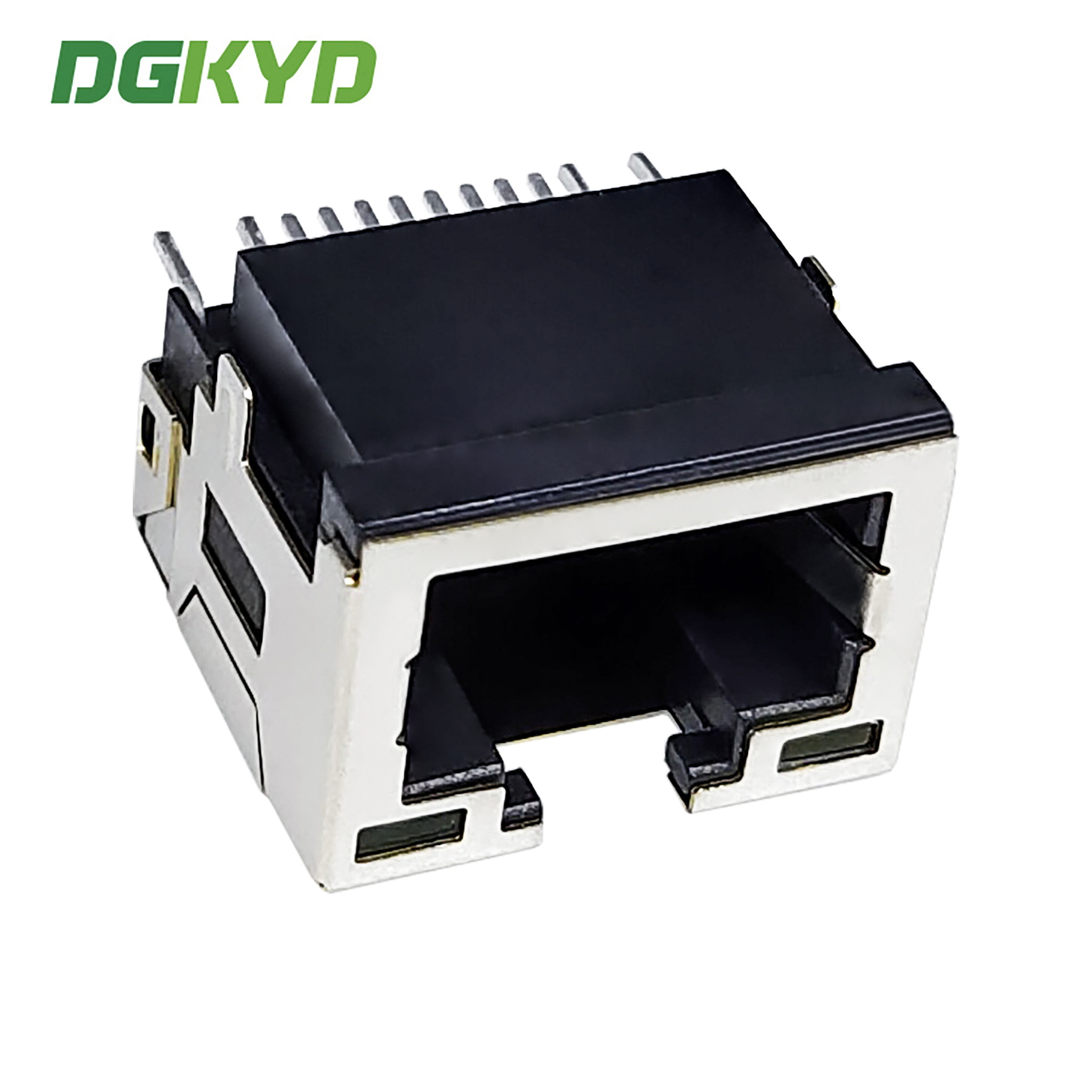

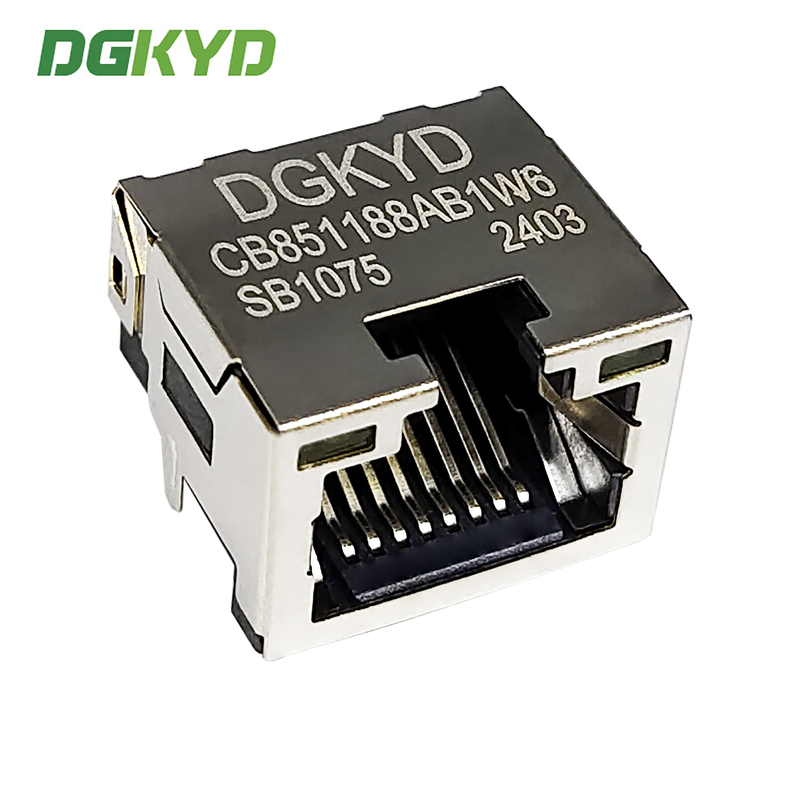

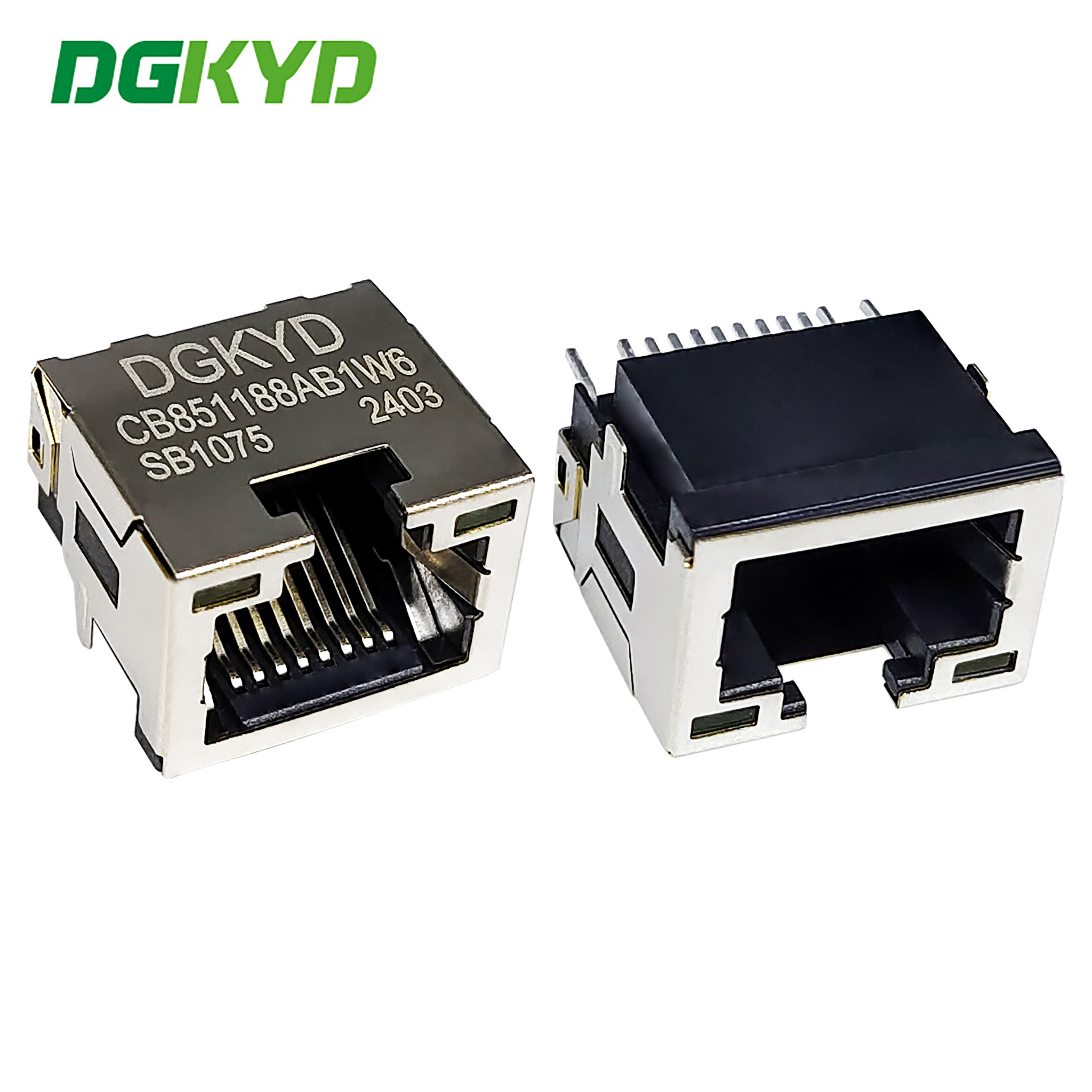

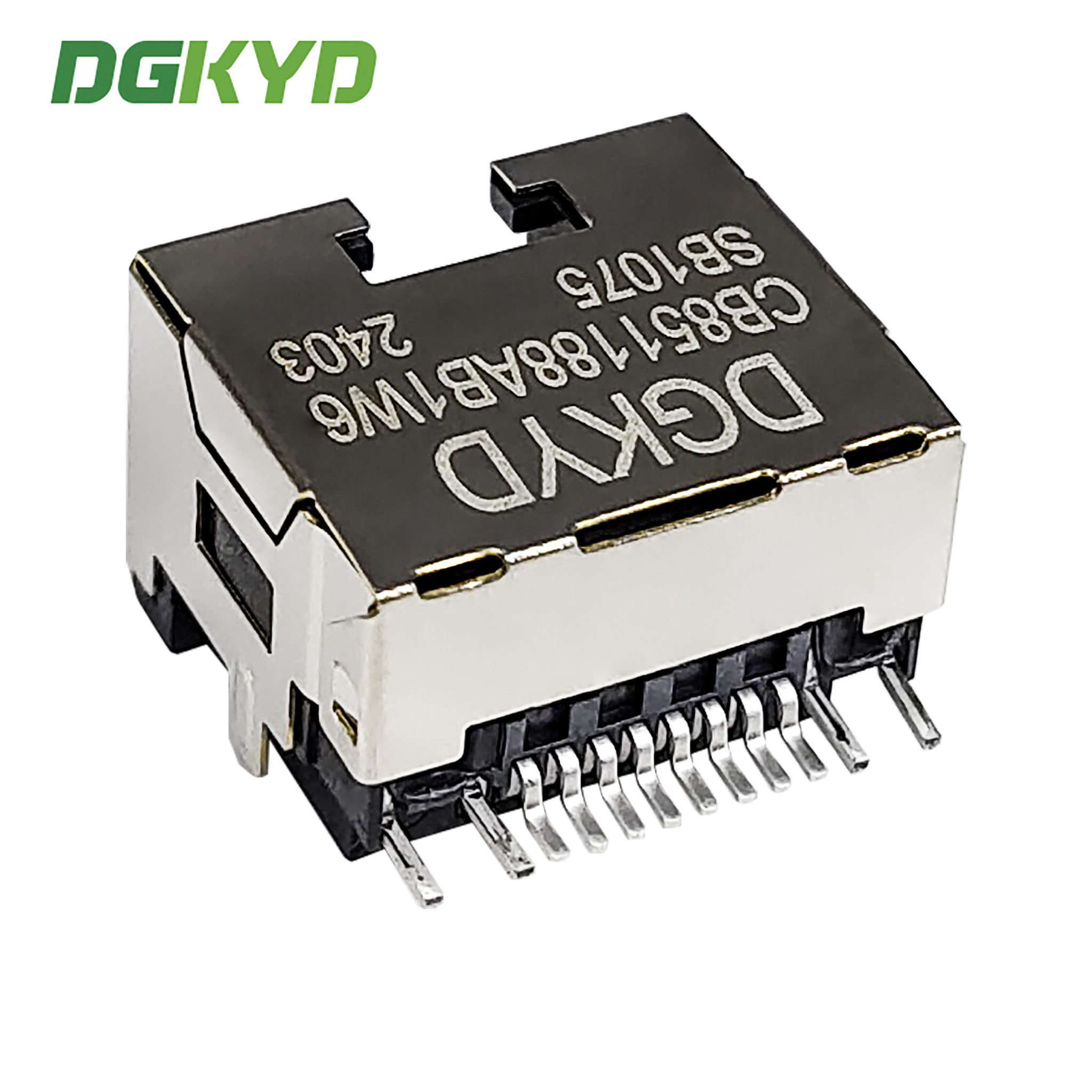

RJ45 connector SMD zinkbord 8.5 met licht 8P8C patch type DGKYDCB851188AB1W6SB1075
Product Specificatie Document
DGKYDCB851188AB1W6SB1075.pdf
| Onderdeelnummer |
DGKYDCB851188AB1W6SB1075 |
Merk |
DGKYD/OEM/ODM |
| Plaats van herkomst |
Guangdong, China |
Certificering |
RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Product Type |
Connector-Modulair |
Connector Stijl |
Jack |
| Jack Type |
RJ45 |
Connector Type |
Modulaire Jack |
| Vergrendelingsstijl |
Standaard |
Vergrendeling |
TAB-UP |
| Filter |
Zonder Filter |
LED Optie |
Met LED |
| LED Kleur |
Geel/Groen |
Paneel Stops |
Met Paneel Stops |
| Afgeschermd |
Ja |
Van toepassing op |
Printplaat |
| Prestatiesnelheid |
10/100//1000BASE-T/TX |
Geschikt voor soldeertype |
Reflowsolderen (Alternatief). |
| Poortconfiguratie |
Enkele Poorten |
Aantal posities |
8 |
| Jack Configuratie |
1X1 |
Aansluitingen per poort |
8 |
| Afschermmateriaal |
Koperlegering voorgeplateerd met Nikkel |
PCB Montage Oriëntatie |
Zij-ingang (Rechte Hoek) |
| Contact Paringsgebied Plating Materiaal |
Goud 6u/15u/30u/50u |
Contact Basis Materiaal |
Fosforbrons |
| Soldeerstaart Contact Plating Materiaal |
Tin-Lood over Nikkel |
PCB Montage Stijl |
Doorgaand Gat |
| Afsluitmethode naar PC Board |
Doorgaand Gat-Press-Fit |
Bordvergrendeling |
Met/Zonder Bordvergrendeling |
| Behuizing Materiaal |
LCP Polyester |
Behuizing Kleur |
Zwart |
| Behuizing Materiaal Temperatuur |
Standaard |
UL Ontvlambaarheidsklasse |
UL 94V-0 |
Interface type: kristalkop toepassing: 10 / 100 / 1000BASE-T Ethernet
Type: RJ45 ingebouwde magnetics
Werkfrequentie: hoge frequentie karakteristiek: filtering, anti-interferentie
Werktemperatuur: 40 ℃ - 85 ℃
Opslagtemperatuur: - 40 ℃ - 85 ℃
Loodvrij solderen: golfsolderen hoogte tot 265 ℃
RJ45 volledige serie geïntegreerde circuit accessoires, RJ45 netwerkconnector fabrikant directe levering
1. Bedrijfsmodus: Fabrikant
2. Levertijd: tijdige levering, ongeveer twee weken.
3. Specificaties voor keuzes: LED-indicatorlicht (groen, geel, rood, oranje, blauw, bi-color LED)>
Afscherming met EMI-vingers of niet
spoelverhouding van magnetische kern
magnetische circuit diversificatie optioneel
contact goud plating (FU, 3U, 6U, 15u, 30U, 50U)
plastic behuizing materiaal (PBT, PA46, PA9T, LCP)
4. De elektrische eigenschappen van de producten voldoen aan de industrienormen, het uiterlijk en de mechanische eigenschappen voldoen aan de uiterlijke afmetingen, de mechanische fabricage-industrienormen en de milieubeschermingsnormen. Uw tevredenheid is het doel van onze service!
Prestatieparameters:
1. Toegepast op Ethernet, spoelverhouding: 1CT: 1CT
2. Voldoen aan IEEE 802.3 & ANSI X 3.263 standaard
3. Open circuit inductie (OCL): 350uH (MIN) @ 100kHz, 0.1VRMS met 8Ma DC Bias
4. Golfsoldeerproces van 265 ℃ Max voldoet aan de eisen van de EU ROHS-standaard
5. Weerstandsspanning: 2250VDC 1mA max, 60s
6.Impedantie: 100 ohm
7. RJ45 interface voldoet aan FCC 68.5 standaard
8. DC weerstand: 1.5 Ω
