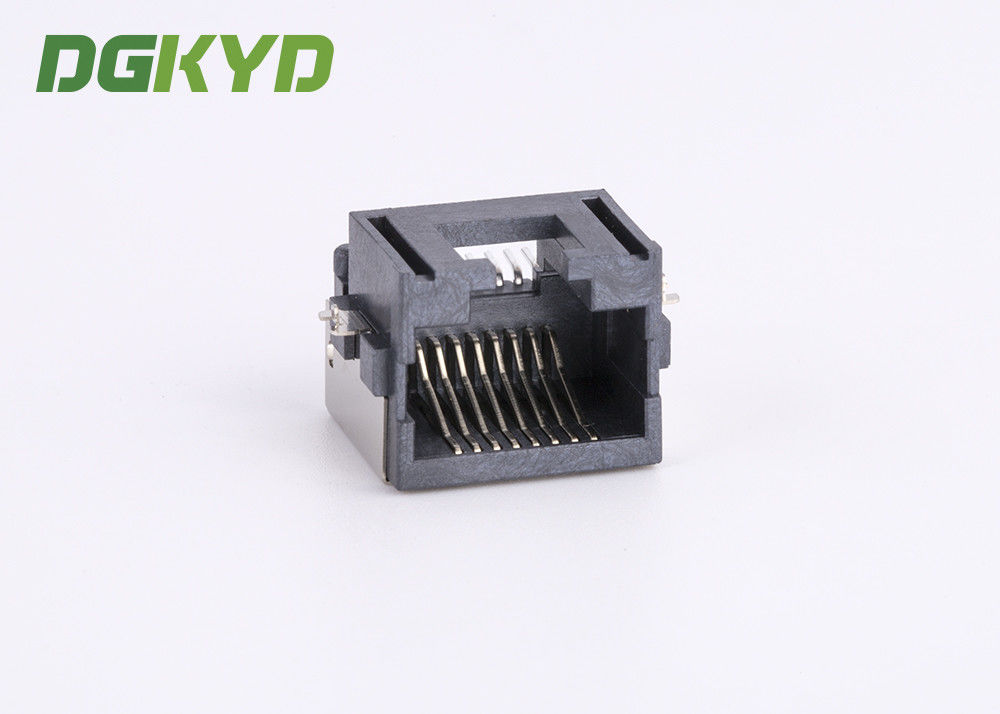

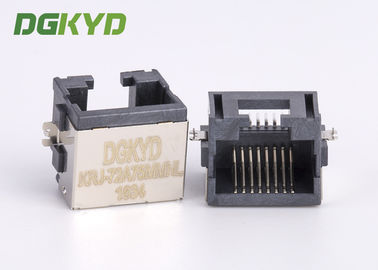

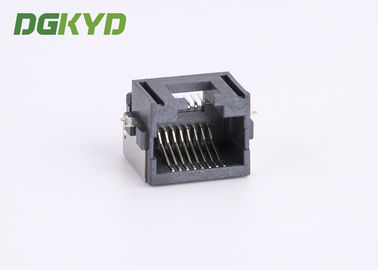

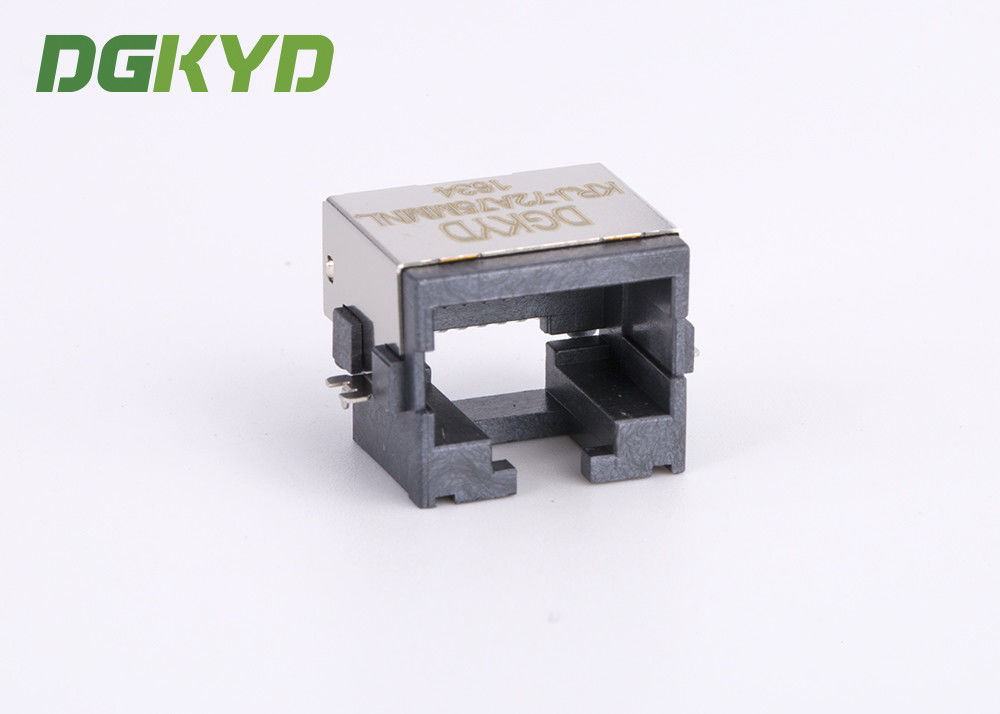

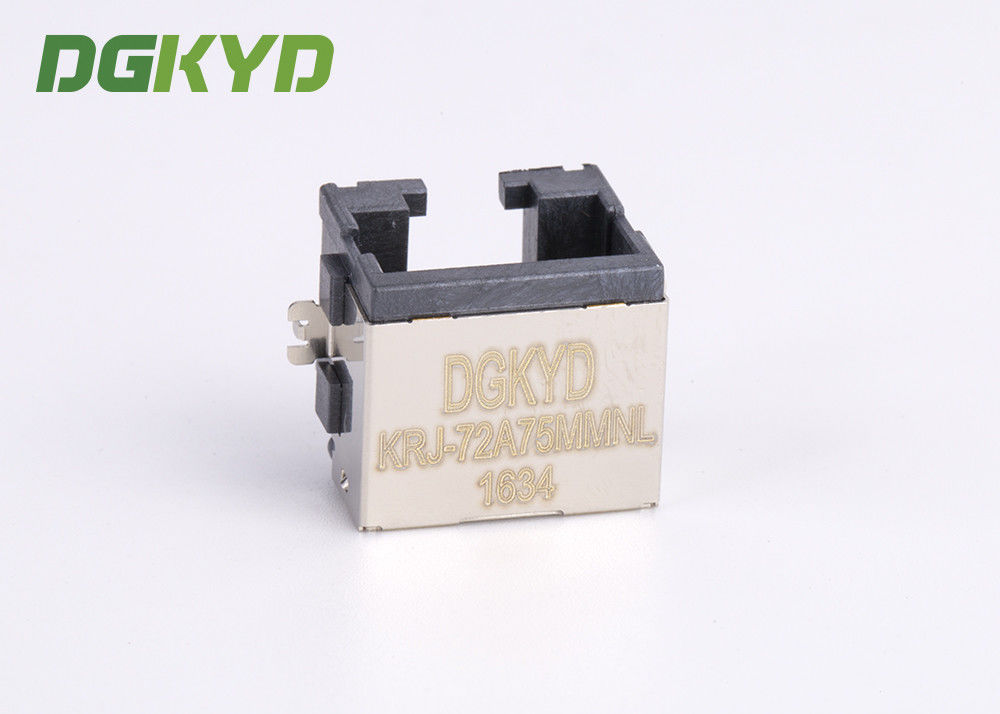

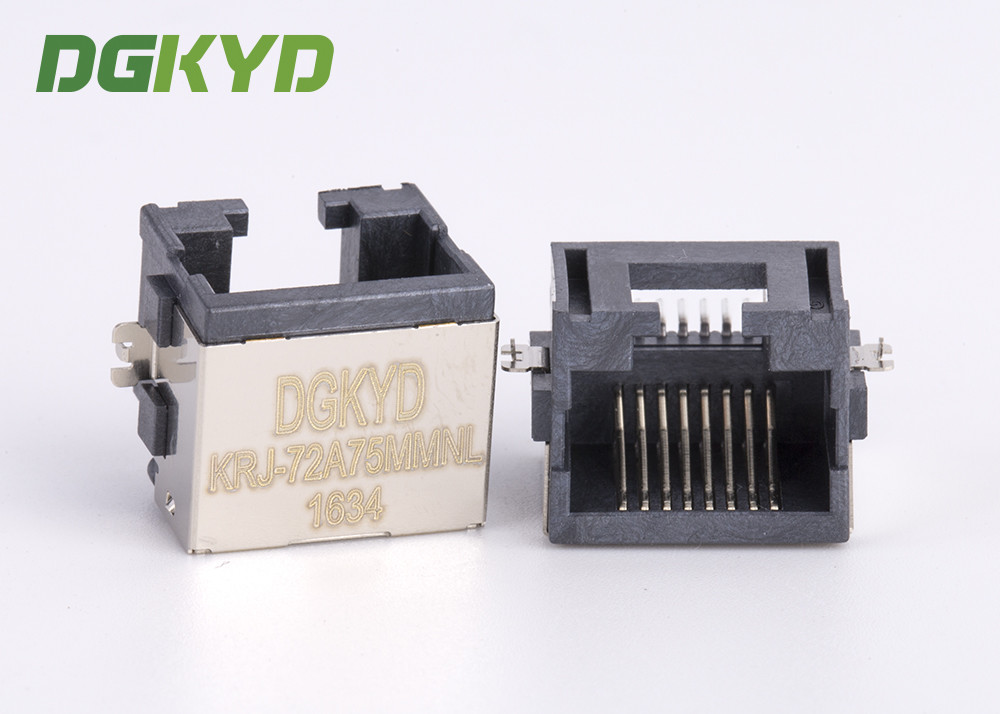

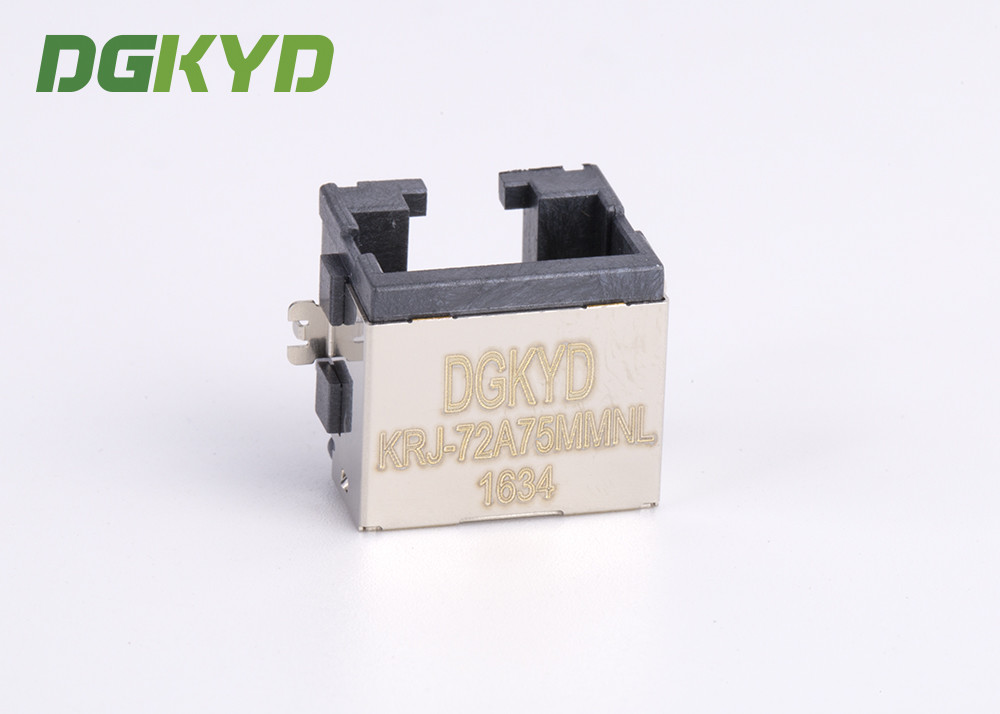

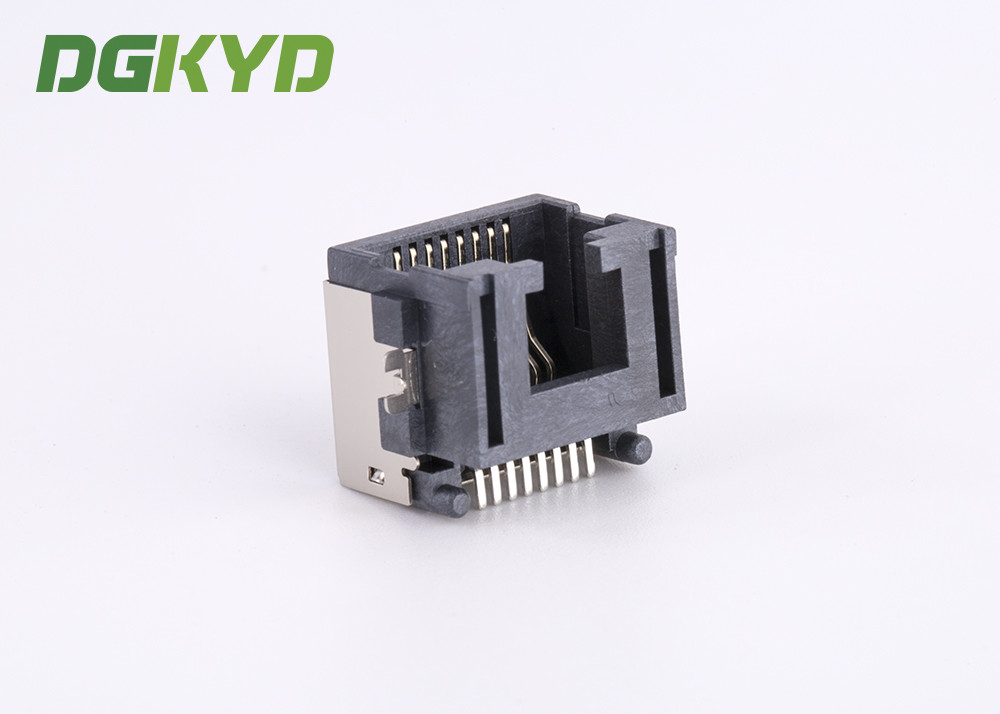

SMT Shield haakse extra laag profiel rj45 ethernet connector, 8p8c jack KRJ-72A75MMNL

Min. bestelaantal :	1 stuk	Prijs :	Please contact us to get the latest price.
Verpakking Details :	Dienblad in Karton	Levertijd :	10 DAGEN
Betalingscondities :	T/T, D/P, D/A, L/C, Western Union, MoneyGram	Levering vermogen :	100k PCs/dag

Plaats van herkomst:	Dongguan van China	Merknaam:	DGKYD
Certificering:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Modelnummer:	Krj-72A75MMNL

Gedetailleerde informatie
Havenconfiguratie:	Alleenstaande	Stylus van de connector:	- Jack.
Geslacht:	Vrouwelijk	Prestatiescategorie:	Cat3
Transformer:	Geen	HOOGTEprofiel:	extra laag profiel
Markeren:	netwerkhefboom rj45 , Rj45 Schakelaarhefboom , lage profielrj45 ethernet schakelaar

Productomschrijving

Schild rechthoek extra laag profiel rj45 ethernet connector, 8p8c jack
AANZET	ATTRIBUUUTE WAARDE
Temperatuur	-40 tot +85°C
GROUNDINGSOPTIES	Panelgrond en PCB-grond
SCHILDENVELKINGSMATERIAL	NIKKEL
SHIELD EMI-tabbs	- Jawel.
SCHIELD	Metalen schild
ROHS-conform	- Jawel.
Panel stop	Geen
PCB-montagehoek	Zijdelingse ingang
Verpakking	SMT
CONNECTOR & CONTACT beëindigt aan	Printplaat
Aantal havens	1X1
Aantal contacten	8
LED-optie	Geen
LATCH-oriëntatie	LATCH DOWN
Huismateriaal	PBT UL94V-0
CONTACT MATING AREA PLATING	GOLD FLASH PLATING
Type aansluiting	RJ45
KONNECTOR MATERIALKLEUR	Zwarte

Beschrijving van het product

Industriële RJ45-connectoren met geïntegreerde magneten zijn 260 graden C PIP-reflow-compatibel en passen in het industriële assemblage- / soldeerproces, waardoor de noodzaak van een extra assemblage- / soldeerstap wordt weggenomen.De dikkere goudplatering verbetert de corrosiebestendigheid en vermindert elektrische problemen gedurende de levensduur van de apparatuurMet het verlengde temperatuurbereik van de connector kunnen klanten industriële RJ45-connectoren in industriële omgevingen gebruiken.

Interne magneten zijn 100% elektrisch getest op HI-POT en functionaliteit
Geschikt voor CAT5&6 snelle Ethernet-kabel of betere UTP
350uHminimum OCL met een biasstroom van 8mA
Hoge prestaties voor maximale EMI-onderdrukking
Minimaal 1500Vrms isolatie per IEEE 802.3-vereiste
ROHS-6 piekgolfsoldeertemperatuur 260°C
Werktemperatuurbereik: -40 °C tot +85 °C
Bergingstemperatuurbereik: -40 °C tot +85 °C
Lange:12.3 mm

Elektrische specificaties bij 25°C

.Invoegverlies:1-100MHZ -1,0 dBmax

.Return Verlies: 1-30MHZ -16.0 dBmin

30-60MHZ -14,0 dBmin

60-80MHZ -10.0 dBmin

.Cross Talk: 1-30MHZ -40.0 dBmin

30-60MHZ -35,0 dBmin

60-80MHZ -30.0 dBmin

.CMR:1-100MHZ -35 dBmin

.Hi-pot:1500v AC 6S 1mA

.Turn ratio:1CT:1CT±3%

.OCL:350uH @100KHZ 100Mv8mA gelijkstroom

¢ producttekening

SMT Shield haakse extra laag profiel rj45 ethernet connector, 8p8c jack KRJ-72A75MMNL 0
